Cruze

GMDE Start Page Load static TOC Load dynamic TOC Help?

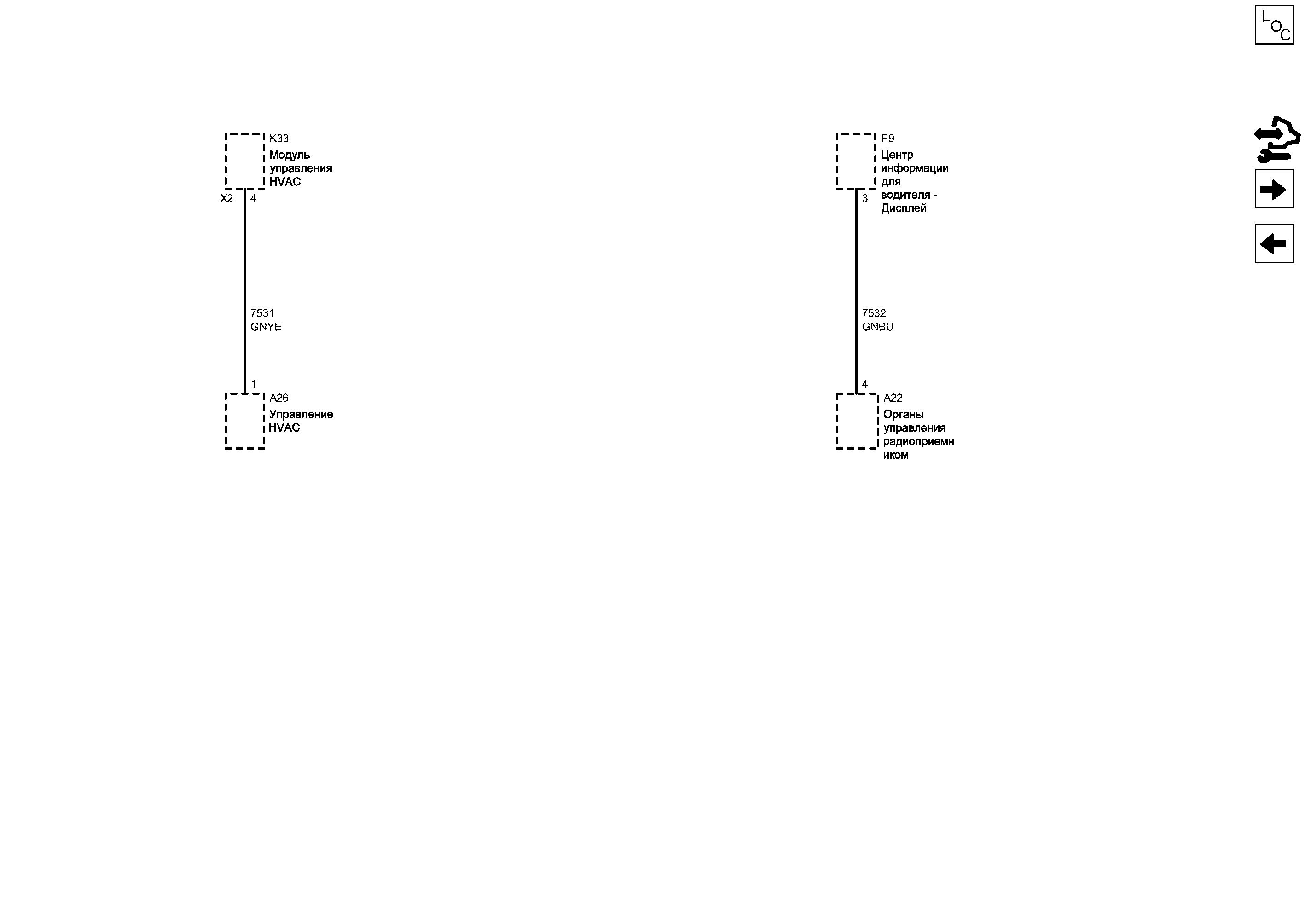

Последовательные данные - канал 9 & 10


            |                         |


Display graphic

Display graphic

Компоненты
a22Органы управления радиоприемникомk33Модуль управления hvac
a26Управление hvacp9Центр информации для водителя - Дисплей
Разъемы
k33 (x2)Модуль управления hvac x2
Цветовые коды
gnbuЗеленый-СинийgnyeЗеленый-Желтый
Линейная межкомпонентная сетевая шина 9
GNYE Зеленый-Желтый
X2 Модуль управления HVAC X2

Внешний вид разъема и ремонт
4
K33 Модуль управления HVAC

Расположение деталей (узлов) Трехмерная схема жгутов ПЕРЕДНИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР С СИСТЕМОЙ HVAC, АВТОМ., ЭЛЕКТРОННЫЕ ОРГАНЫ УПРАВЛЕНИЯ
Имеется только одно место для компонента
A26 Управление HVAC
1
A22 Органы управления радиоприемником

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт Äèñïëåé èíôîðìàöèîííî-ðàçâëåêàòåëüíîé ñèñòåìû, öâåòíîé èíôîðìàöèîííûé äèñïëåé (CID) 7'', OVGA
Внешний вид разъема и ремонт ГРАФИЧЕСКИЙ ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ (GID), ВАР. 1. ИЛИ ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНЫЙ ДИСПЛЕЙ, ВРЕМЯ, ВНЕШН. ТЕМПЕРАТУРА, АУДИОСИСТЕМА
4
Линейная межкомпонентная сетевая шина 10
GNBU Зеленый-Синий
3
P9 Центр информации для водителя - Дисплей

Внешний вид разъема и ремонт
Последовательные данные - канал 1

Последовательные данные - канал 1
Справочные данные по контроллерам

Справочные данные по контроллерам
Диагностический разъем

Диагностический разъем
Перечень основных электрических компонентов

Перечень основных электрических компонентов
