5. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : MT80

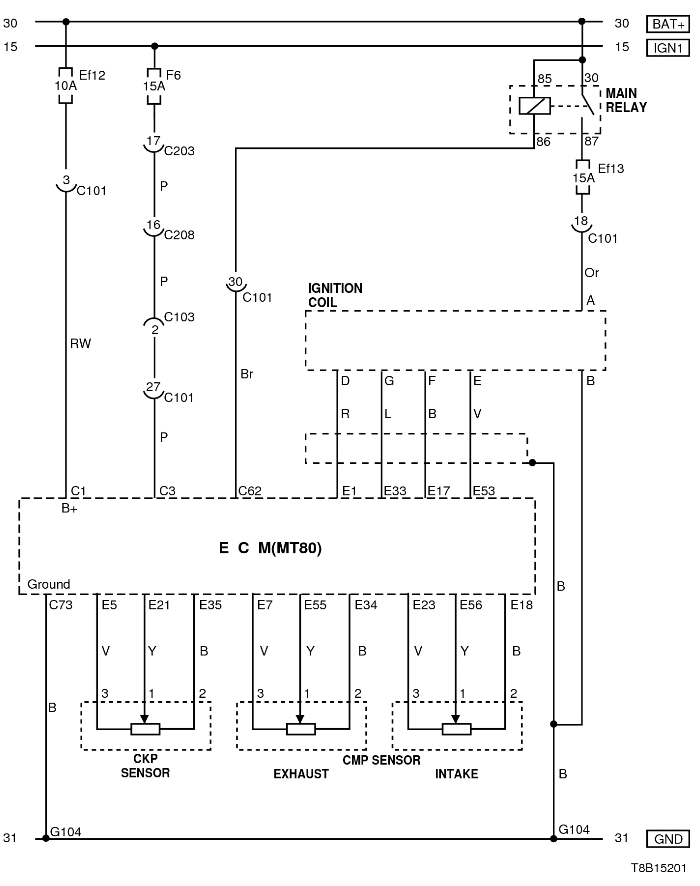

1) ЦЕПИ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРА, МАССЫ, КАТУШКИ ЗАЖИГАНИЯ, ДАТЧИКОВ ПОЛОЖЕНИЯ КОЛЕНВАЛА И РАСПРЕДВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С203 (контакт 18, белый)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С208 (контакт 22, желтый)
Передняя часть - приборная панель
Передняя часть - контроллер КПП
G104
Аккумуляторная батарея
Рядом со стартером

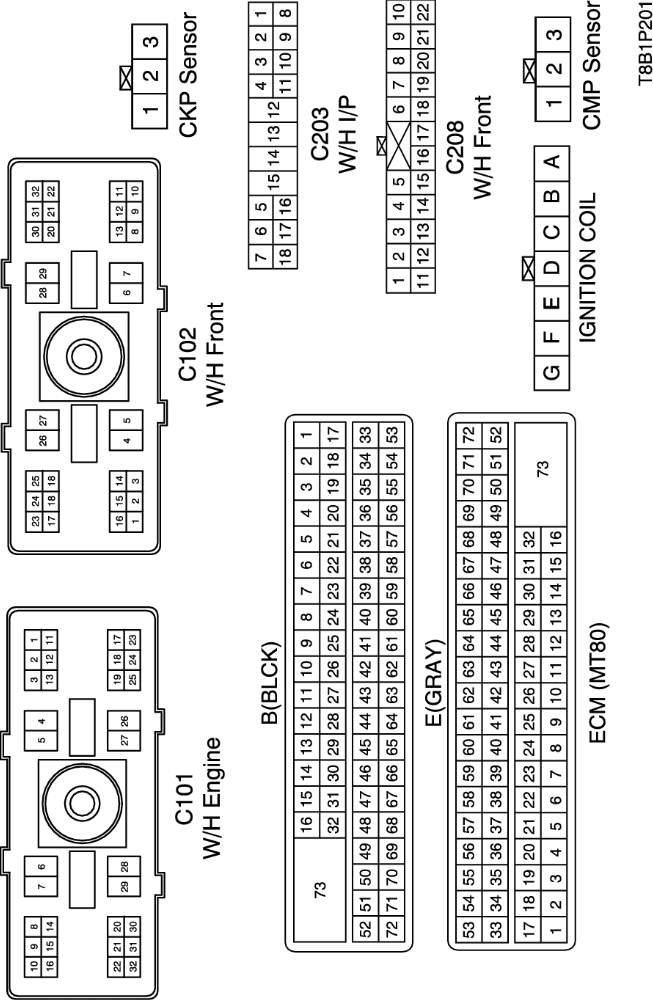

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

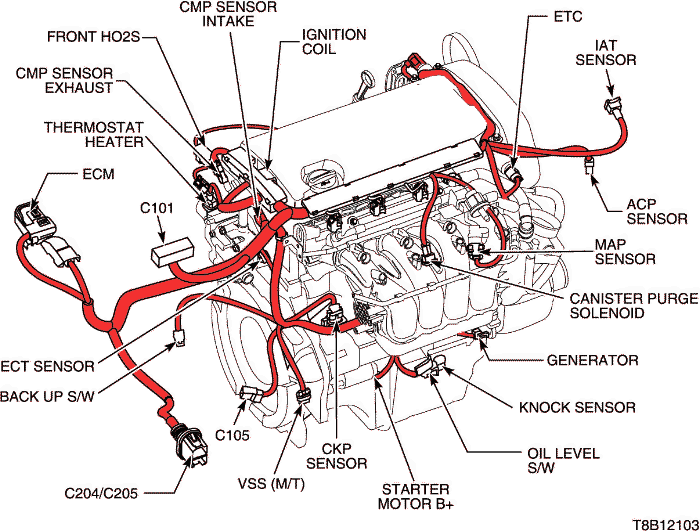

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

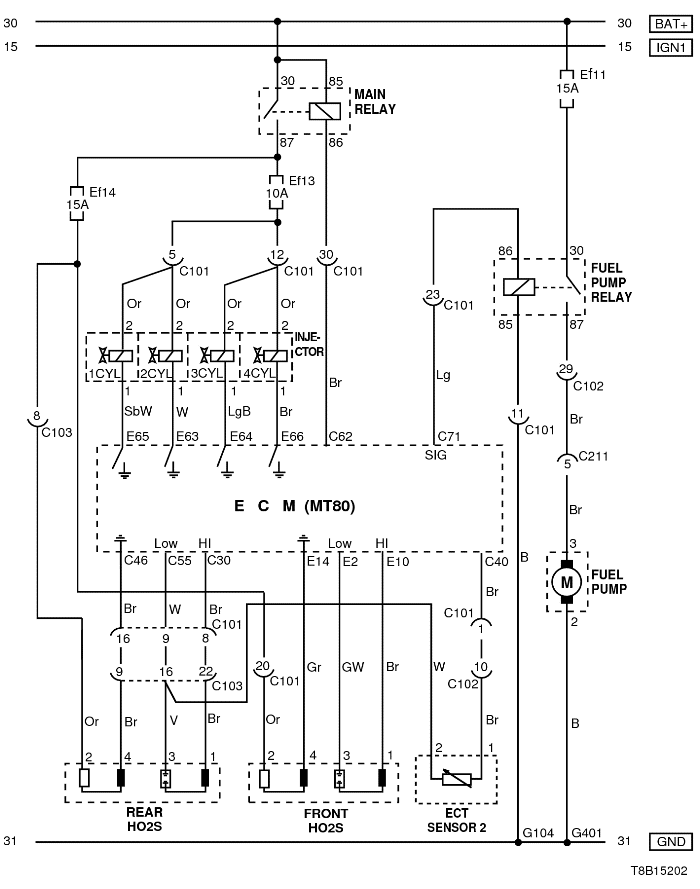

2) ЦЕПИ ТОПЛИВНОГО НАСОСА, ФОРСУНОК, ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 2 И КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С211 (контакт 15, желтый)
Передняя часть - пол
Под левой передней стойкой
G104
Аккумуляторная батарея
Рядом со стартером
G401
Пол
Верхняя панель задней полки

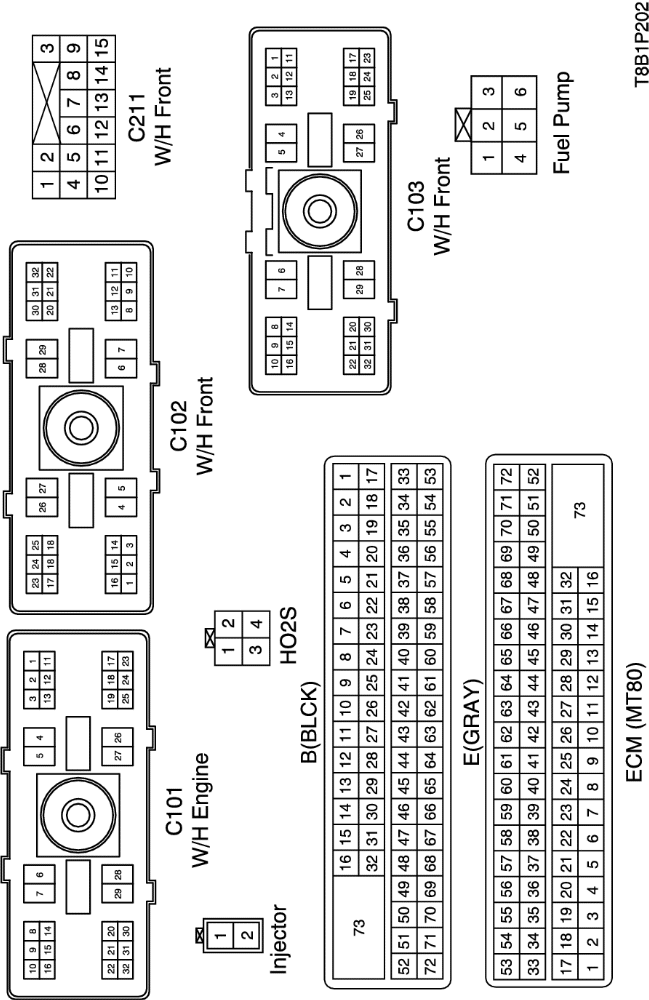

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

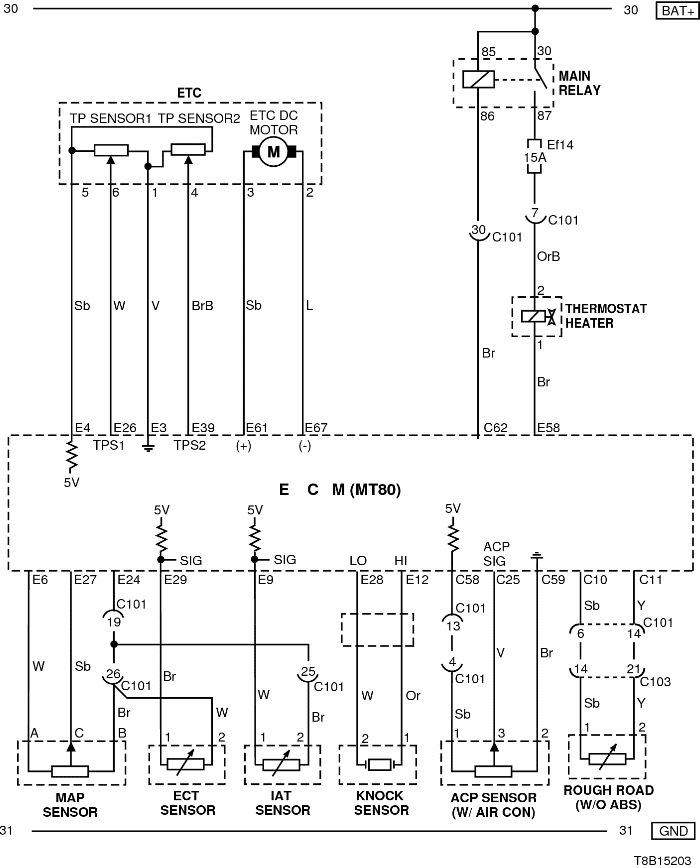

3) ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДАТЧИКОВ (АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДЕТОНАЦИИ, ДАВЛЕНИЯ КОМПРЕССОРА, НЕРОВНОЙ ДОРОГИ) И НАГРЕВАТЕЛЯ ТЕРМОСТАТА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С205 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя

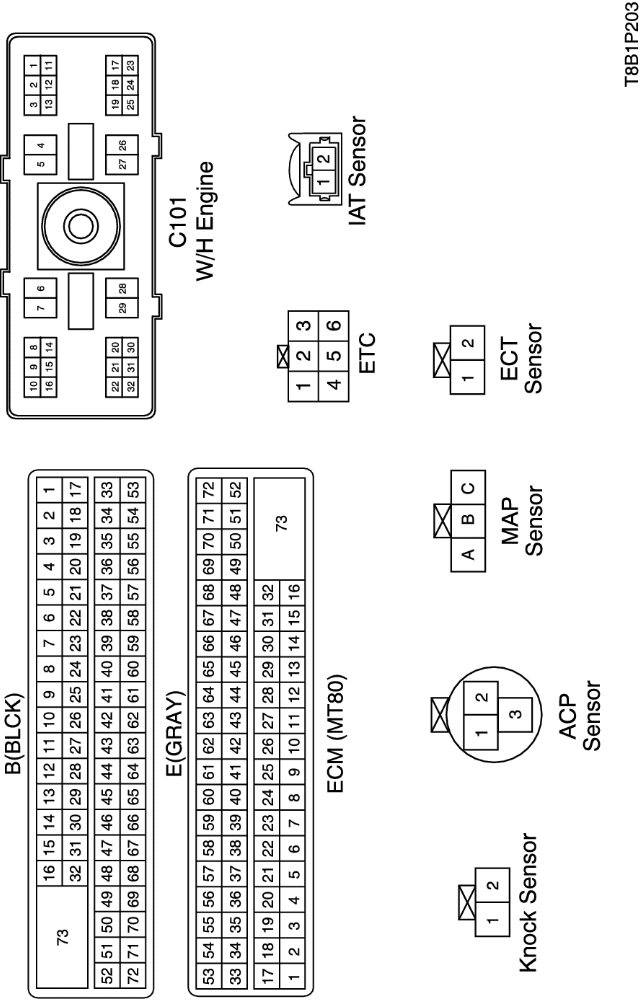

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

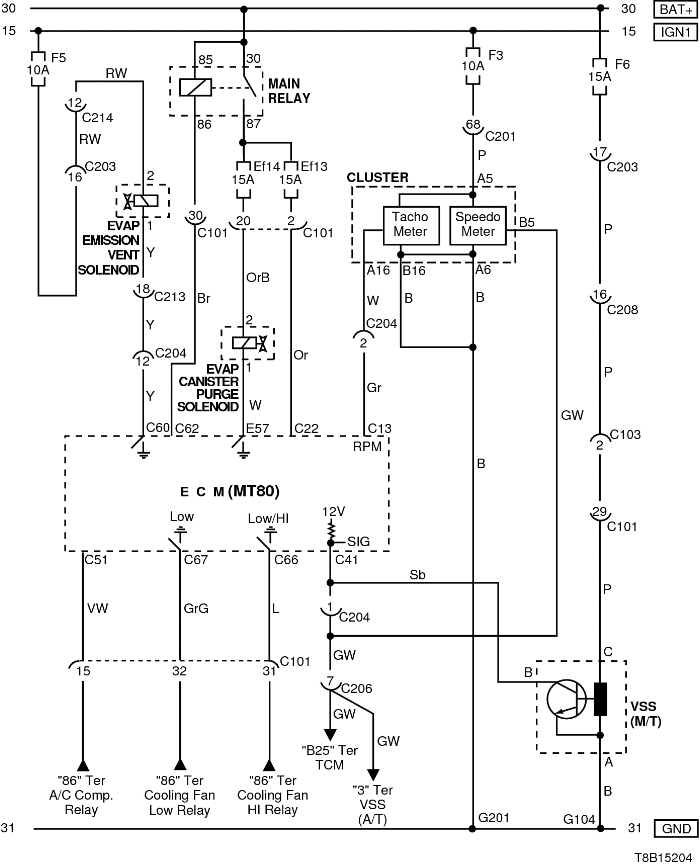

4) ЦЕПИ СОЛЕНОИДА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА, СОЛЕНОИДА ВЫПУСКА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА, КОМБИНАЦИИ ПРИБОРОВ И ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С203 (контакт 18, белый)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С204 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С205 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С208 (контакт 22, желтый)
Передняя часть - приборная панель
Передняя часть - контроллер КПП
С213 (контакт 24, черный)
Приборная панель - пол
Под левой передней стойкой
G104
Аккумуляторная батарея
Рядом со стартером
G201
Приборная панель
Верхний выключатель управления зеркалом

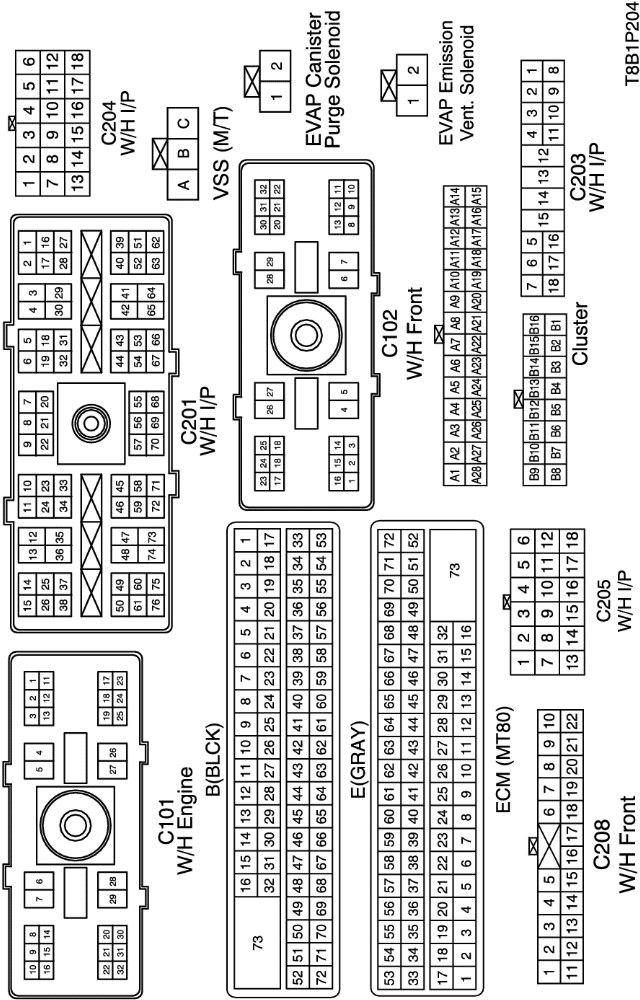

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

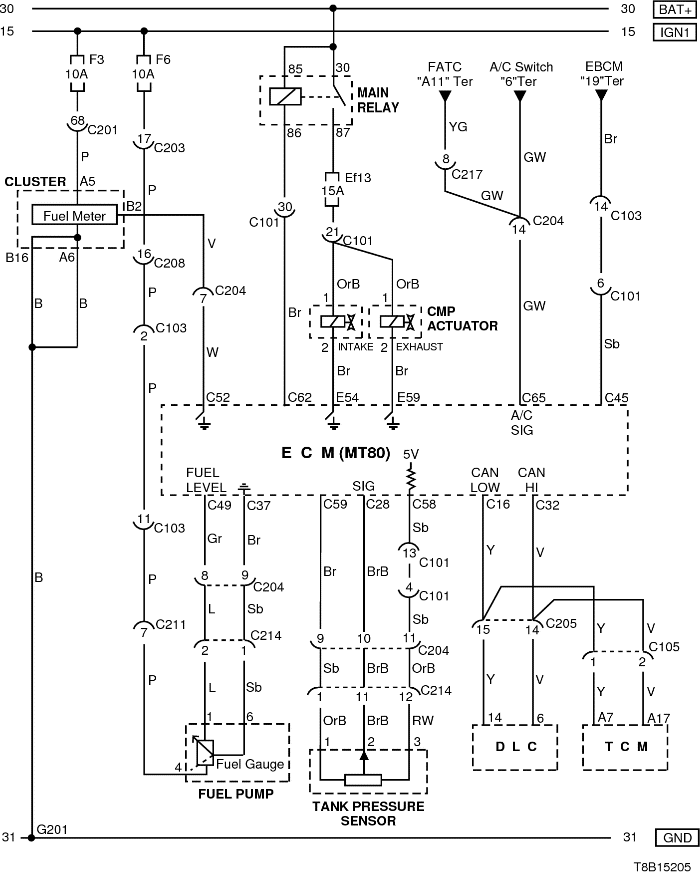

5) ЦЕПИ КОМБИНАЦИИ ПРИБОРОВ, ТОПЛИВНОГО НАСОСА, ДАТЧИКА ДАВЛЕНИЯ В БАКЕ, ПРИВОДА ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА И КОНТРОЛЛЕРА КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С105 (контакт 3, серый)
Двигатель - контроллер КПП
Рядом с контроллером EBCM
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 20, белый)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С204 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С205 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С214 (контакт 24, черный)
Приборная панель - пол
Под левой передней стойкой
G201
Приборная панель
Верхний выключатель управления зеркалом

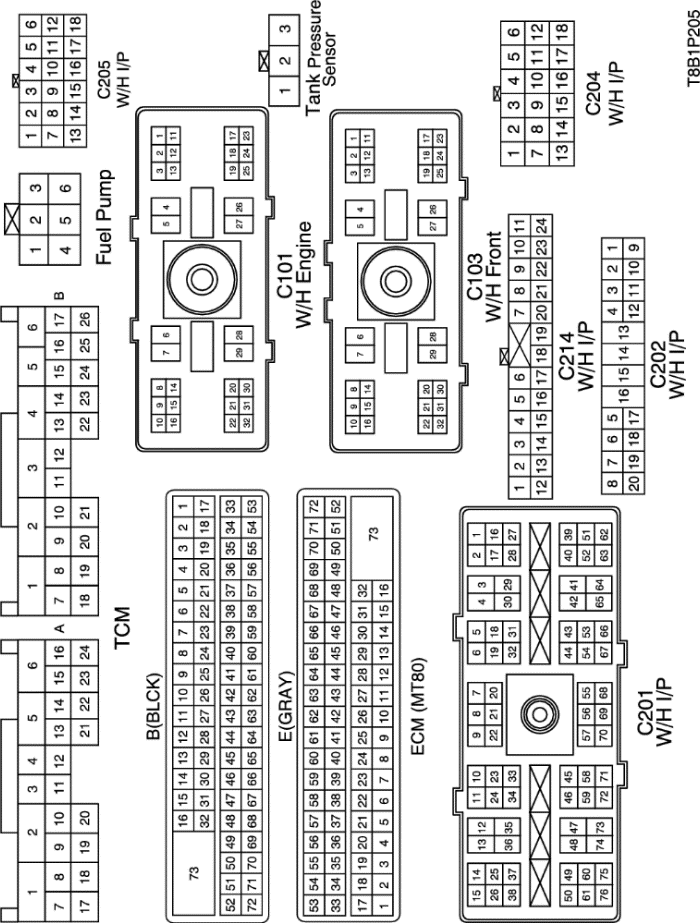

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

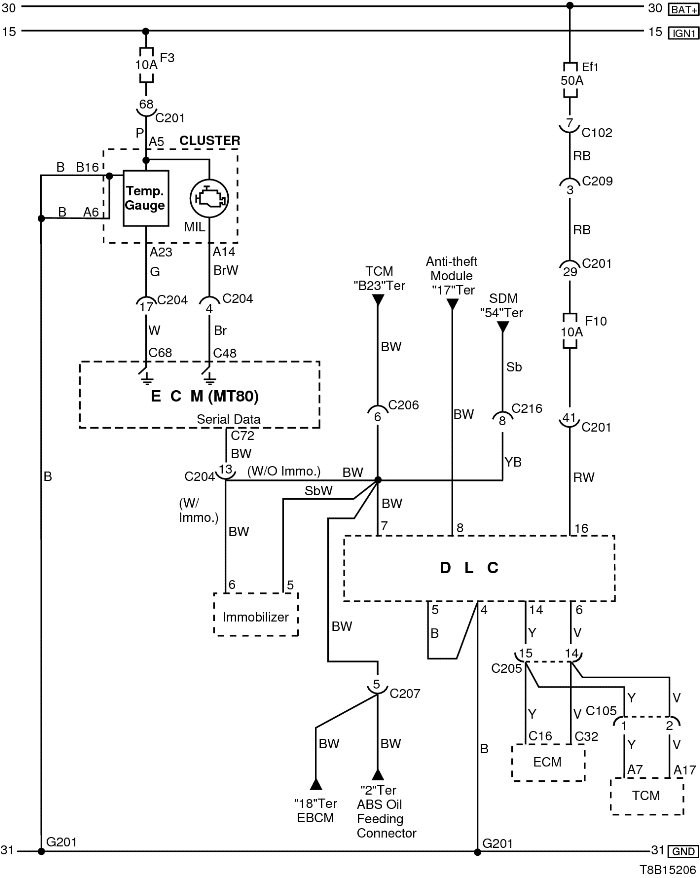

6) ЦЕПИ ДИАГНОСТИЧЕСКОГО РАЗЪЕМА И КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 32, серый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С203 (контакт 18, белый)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С204 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С206 (контакт 10, белый)
Контроллер КПП - приборная панель
Под контроллером КПП
С207 (контакт 12, серый)
Передняя часть - приборная панель
Под блоком предохранителей на приборной панели
С209 (контакт 4, белый)
Передняя часть - приборная панель
Передняя часть - контроллер КПП
С216 (контакт 12, белый)
Подушка безопасности - приборная панель
Позади кондиционера
G201
Приборная панель
Верхний выключатель управления зеркалом

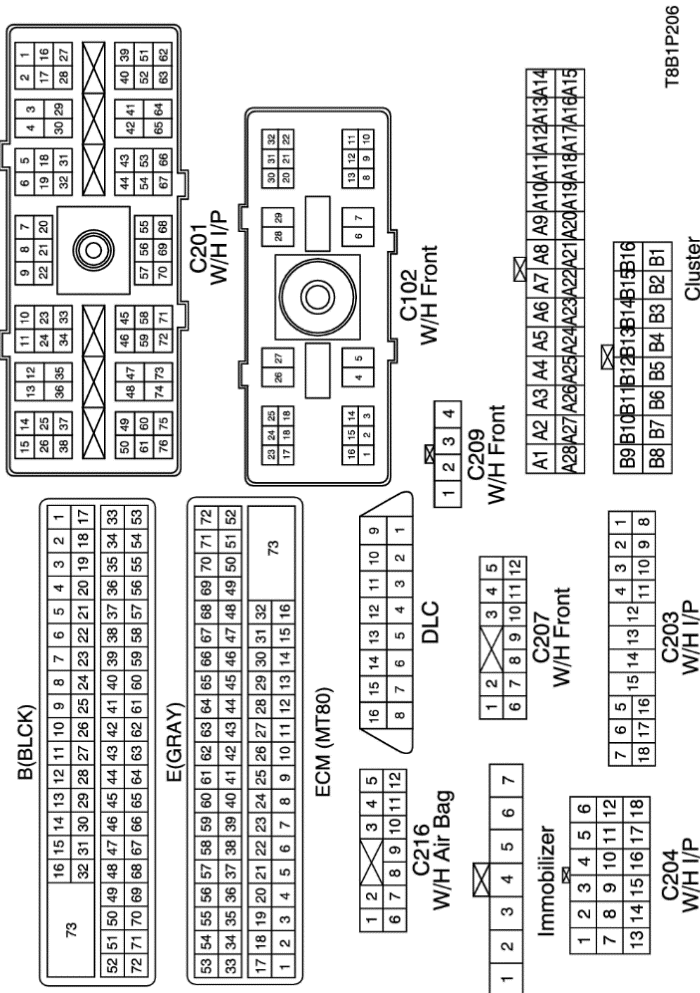

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ДВИГАТЕЛЬ

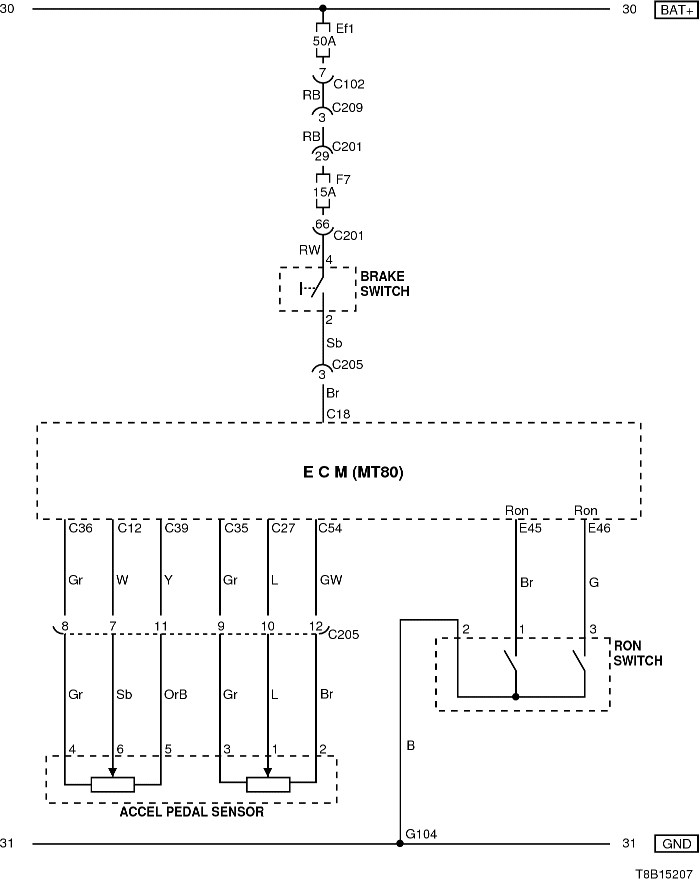

7) ЦЕПИ КОМБИНАЦИИ ПРИБОРОВ, ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА, ВЫКЛЮЧАТЕЛЯ ТОРМОЗА И ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 32, серый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С203 (контакт 18, белый)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С205 (контакт 18, серый)
Приборная панель - двигатель
Верхняя часть пространства для ног водителя
С209 (контакт 4, белый)
Передняя часть - приборная панель
Передняя часть - контроллер КПП

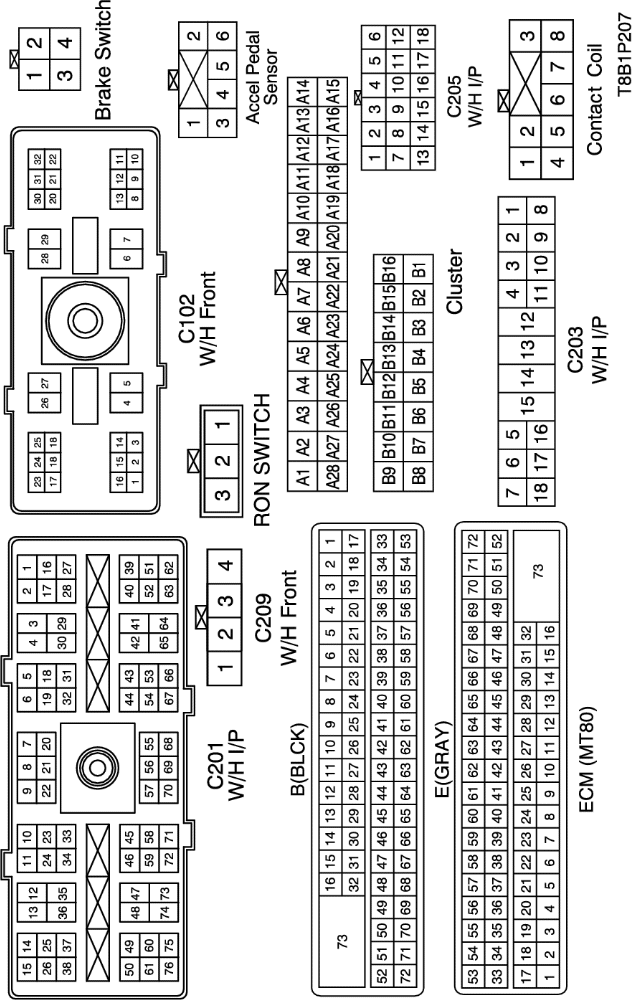

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ДВИГАТЕЛЬ
