4. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : SIRIUS D4

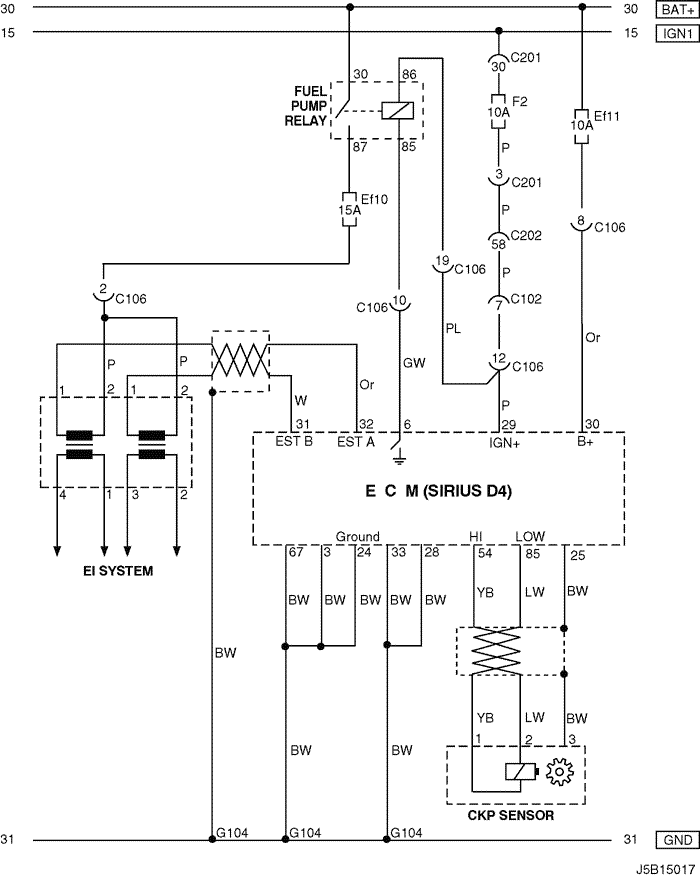

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
G104
Двигатель
Под стартером

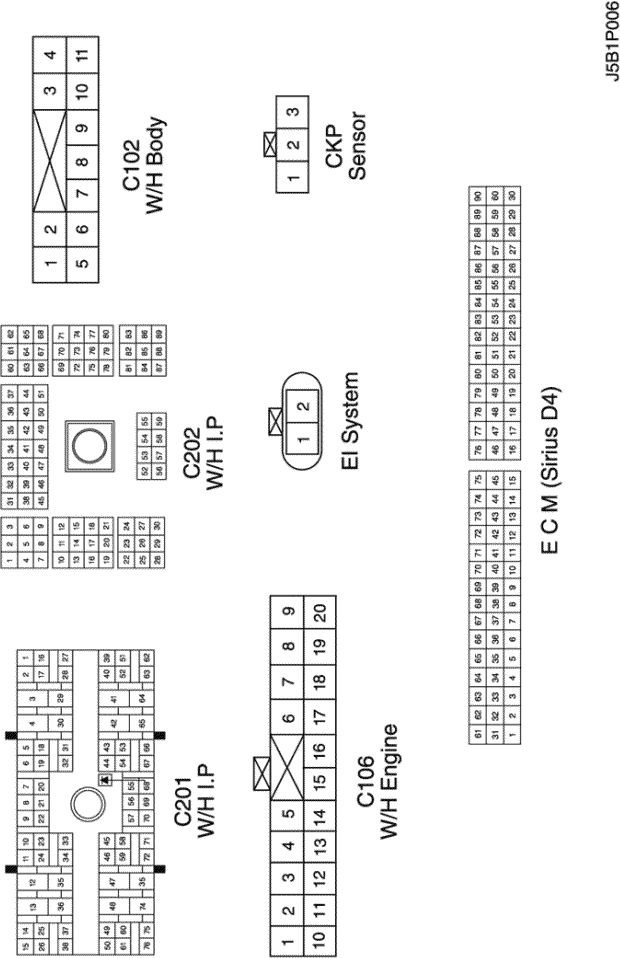

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

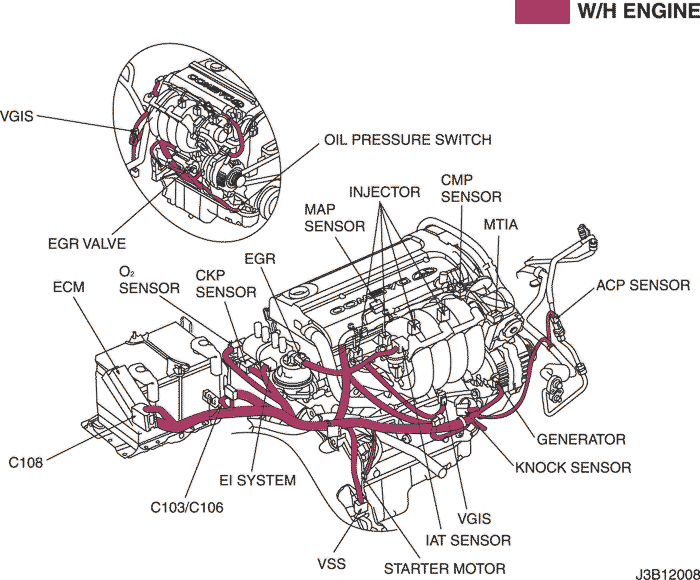

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

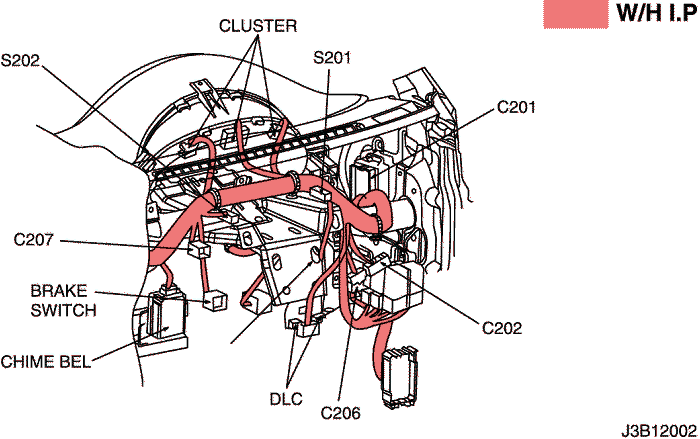

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

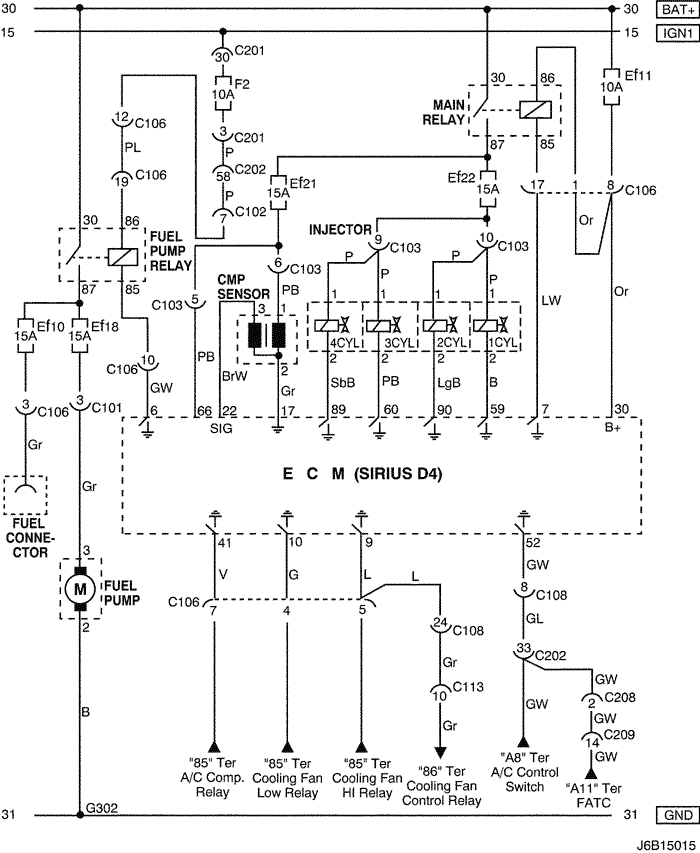

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ, МУФТЫ ТОПЛИВОПРОВОДА И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С113 (контакт 16, черный)
Кузов - передняя часть кузова
За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С208 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
С209 (контакт 20, черный)
Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры
Между сердцевиной обогревателя и сердцевиной испарителя
G302
Кузов
Под левой задней стойкой

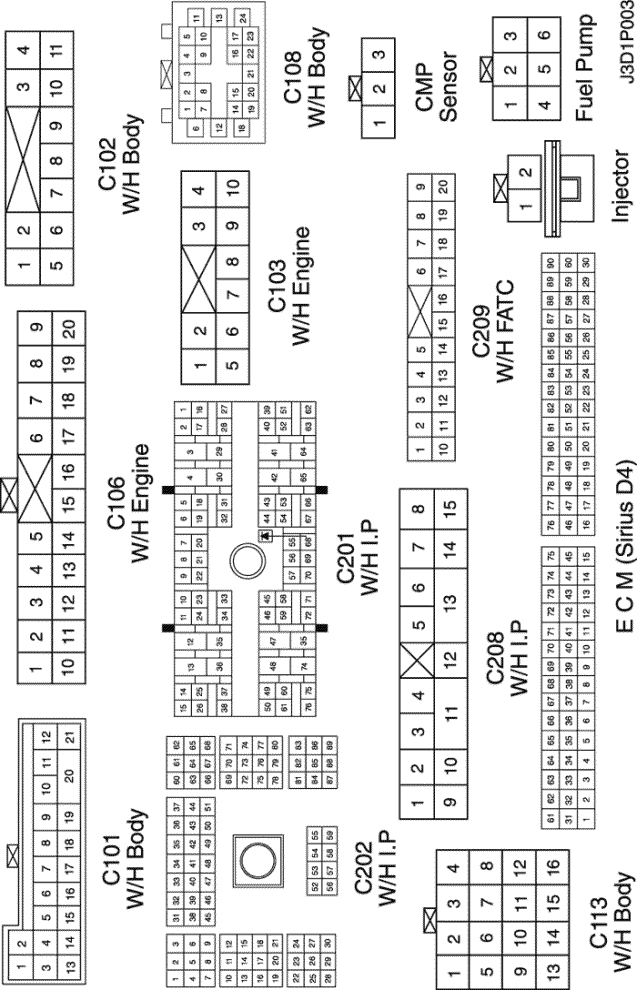

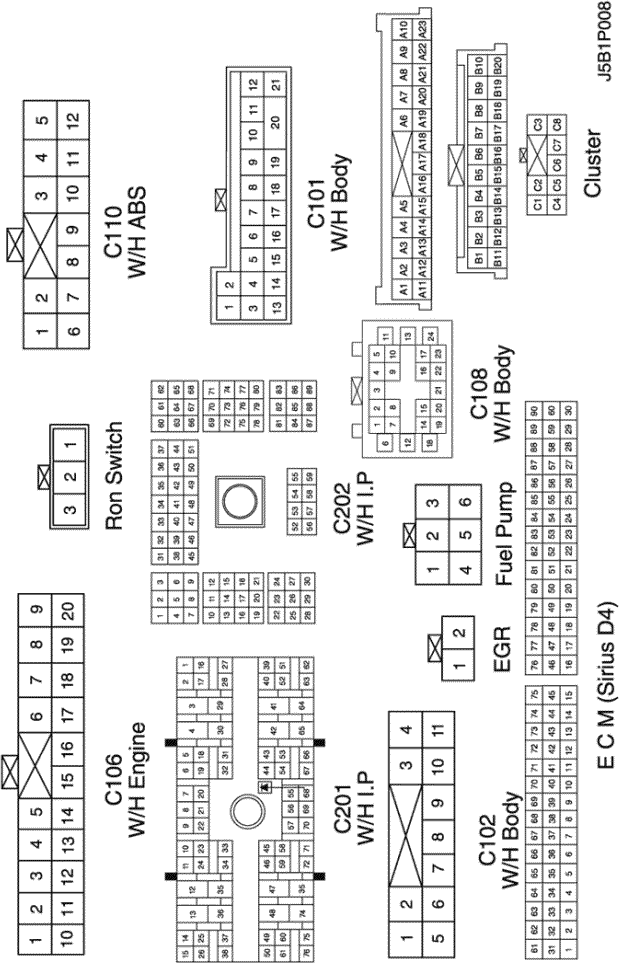

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

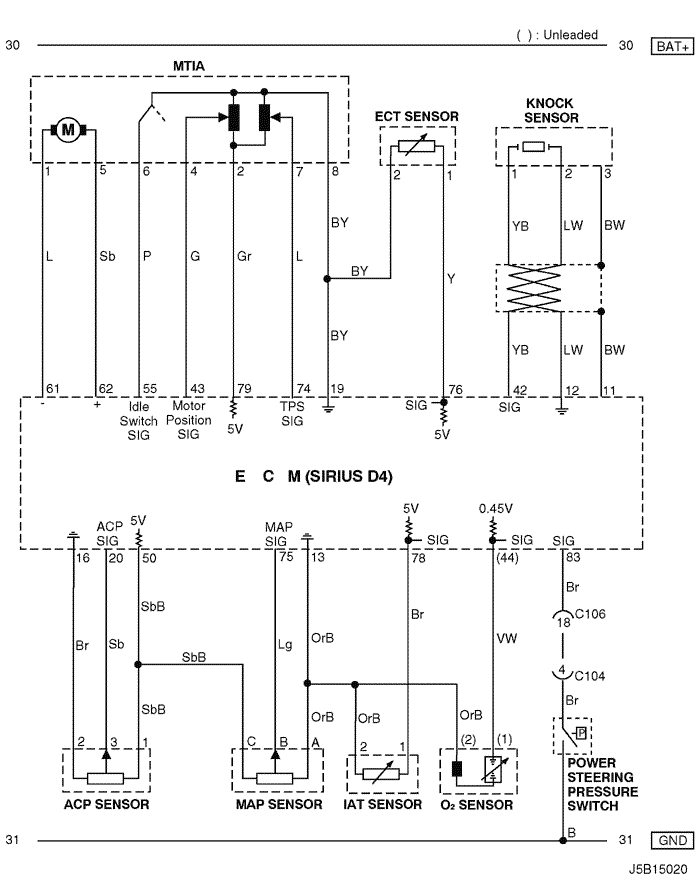

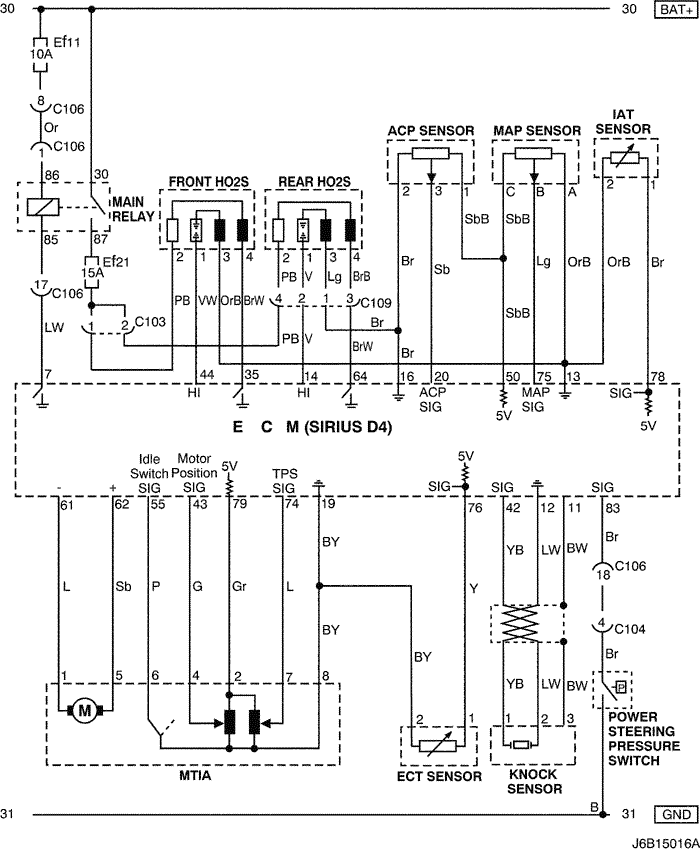

3) ЦЕПЬ ПРИВОДА РЕГУЛЯТОРА ХОЛОСТОГО ХОДА ГЛАВНОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ДАТЧИКОВ (ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДЕТОНАЦИИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ДАВЛЕНИЯ КОМПРЕССОРА И НАГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА) И РЕЛЕ ДАВЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ: euro iv, euro iii
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С109 (контакт 4, белый)
Двигатель - передняя часть кузова
Под блоком предохранителей в моторном отсеке

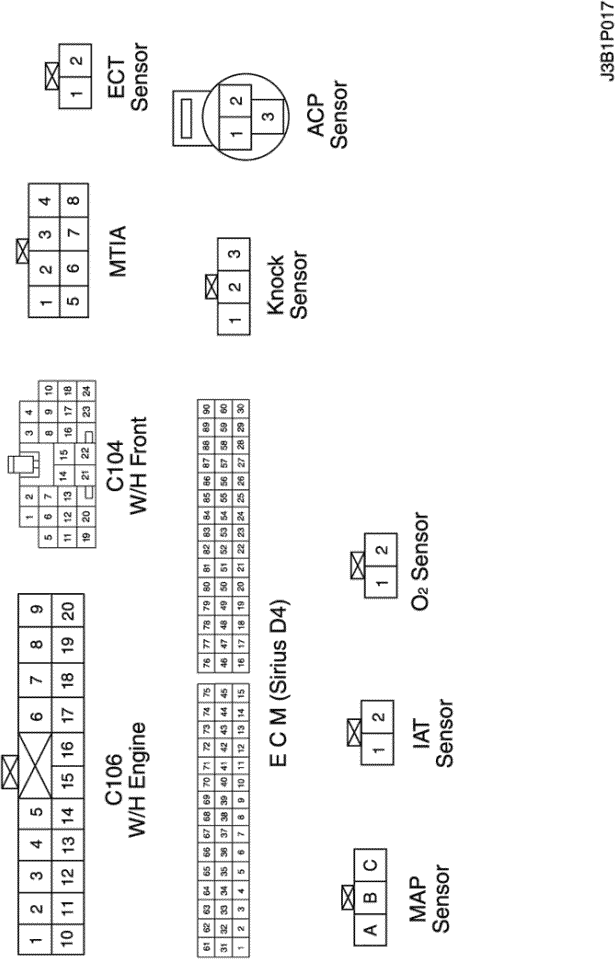

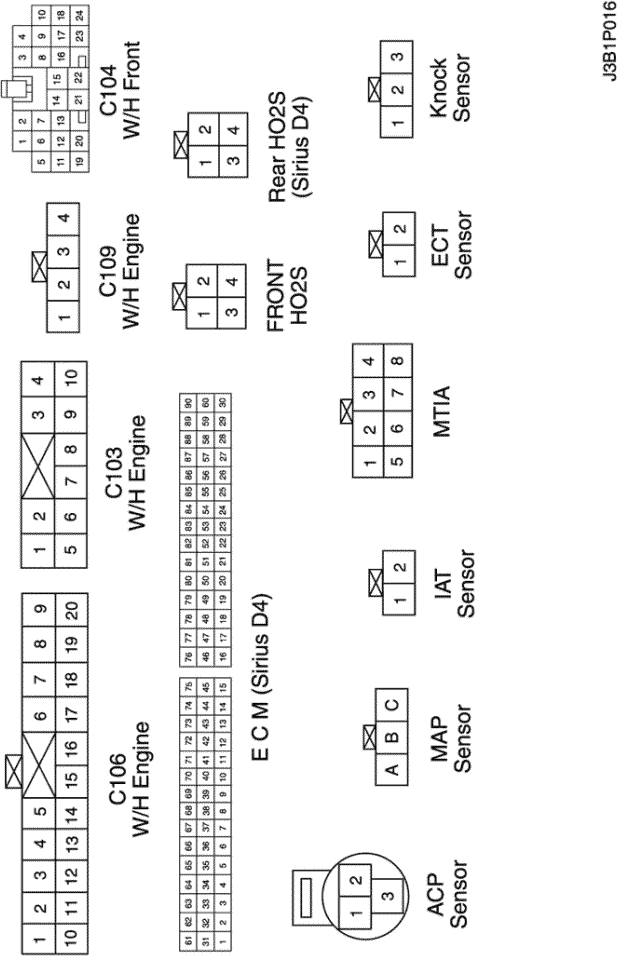

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
4) ЦЕПЬ ПРИВОДА РЕГУЛЯТОРА ХОЛОСТОГО ХОДА ГЛАВНОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ДАТЧИКОВ (ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДЕТОНАЦИИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ДАВЛЕНИЯ КОМПРЕССОРА И КИСЛОРОДНОГО ДАТЧИКА) И РЕЛЕ ДАВЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ: euro iv, euro iii
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С104 (контакт 24, белый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

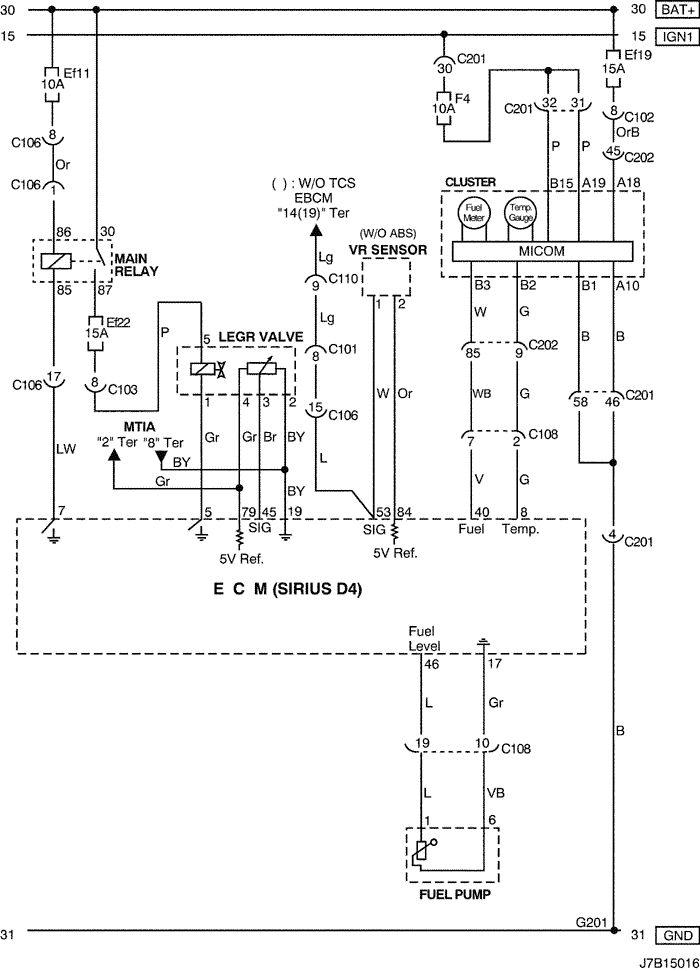

5) ЦЕПЬ КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ, ИНДУКЦИОННОГО ДАТЧИКА, КОМБИНАЦИИ ПРИБОРОВ И ТОПЛИВНОГО НАСОСА : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

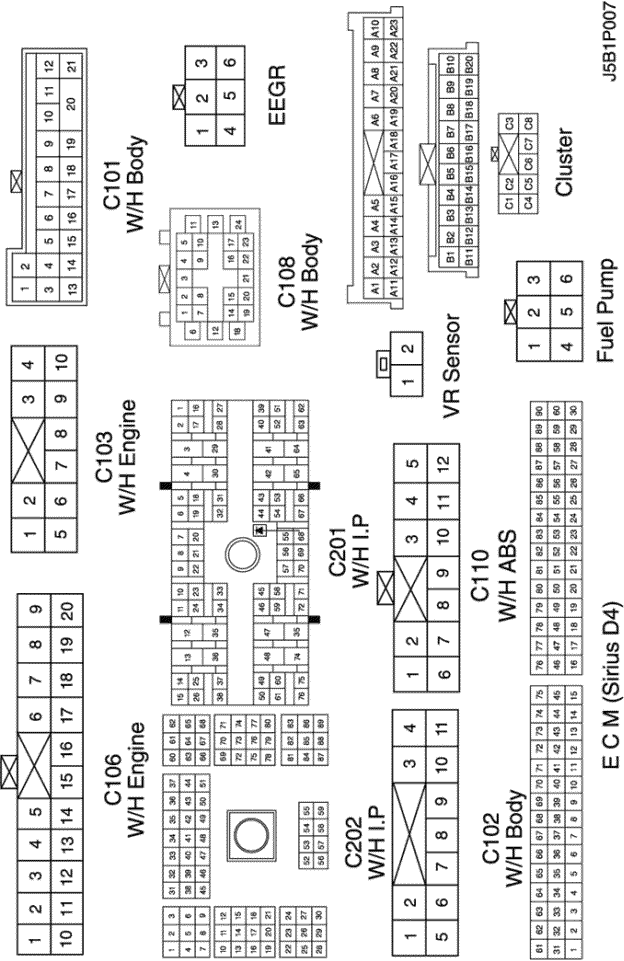

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
6) ЦЕПЬ КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ, ИНДУКЦИОННОГО ДАТЧИКА, КОМБИНАЦИИ ПРИБОРОВ И ТОПЛИВНОГО НАСОСА : euro iii
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

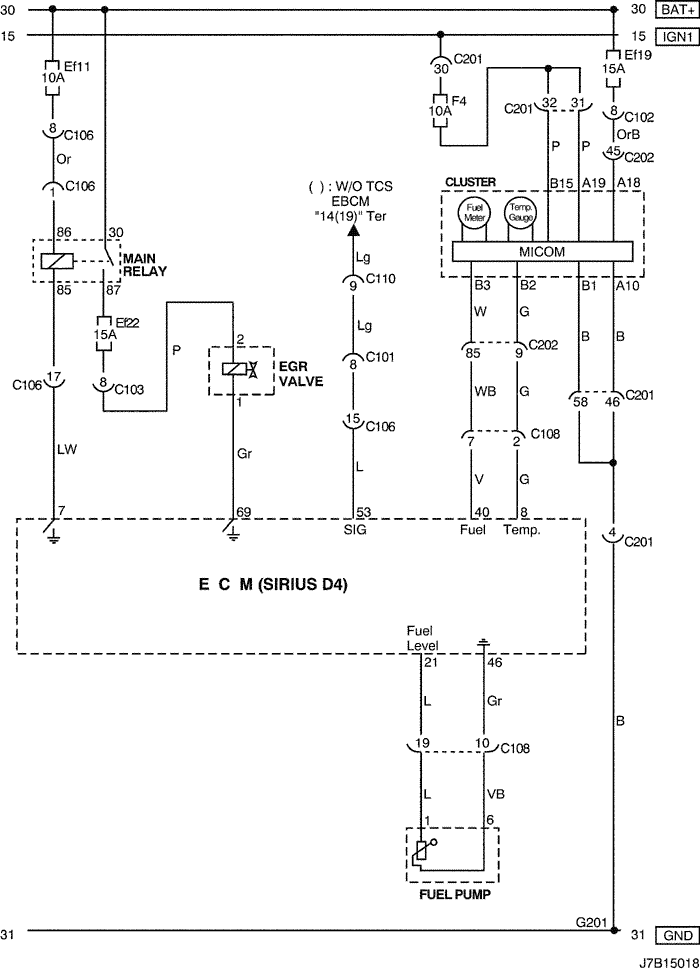

7) ЦЕПЬ КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ, КОМБИНАЦИИ ПРИБОРОВ И ТОПЛИВНОГО НАСОСА : euro ii
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

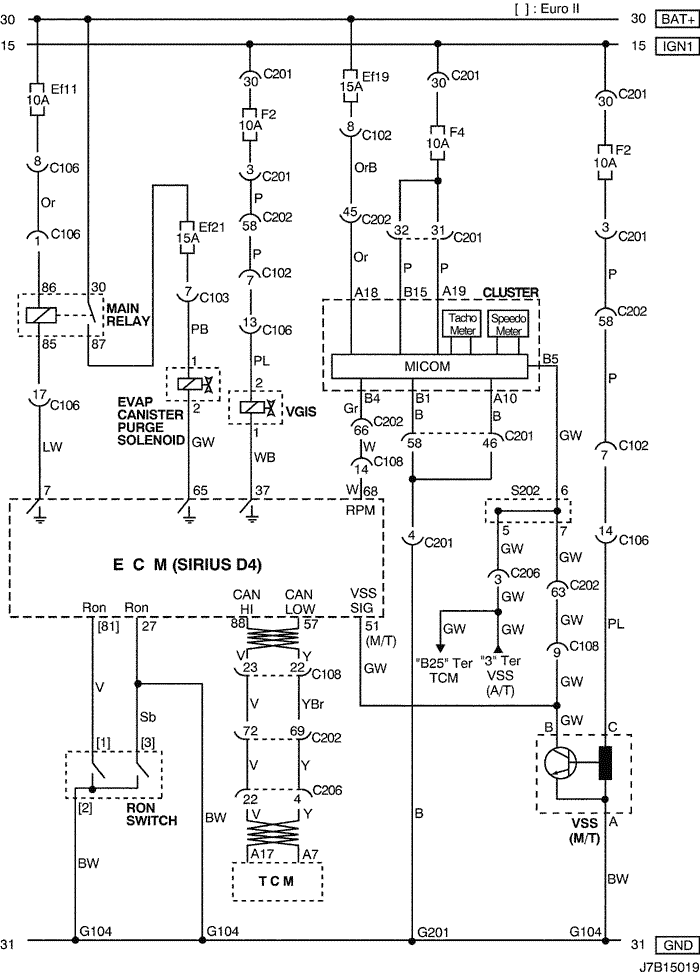

8) ЦЕПЬ КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, ВПУСКНОЙ СИСТЕМЫ РЕГУЛИРУЕМОЙ ГЕОМЕТРИИ, КОМБИНАЦИИ ПРИБОРОВ, ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ, КОНТРОЛЛЕРА КПП И ДАТЧИКА ОКТАНОВОГО ЧИСЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
S202 (черн.)
Приборная панель
За комбинацией приборов
G104
Двигатель
Под стартером
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s202

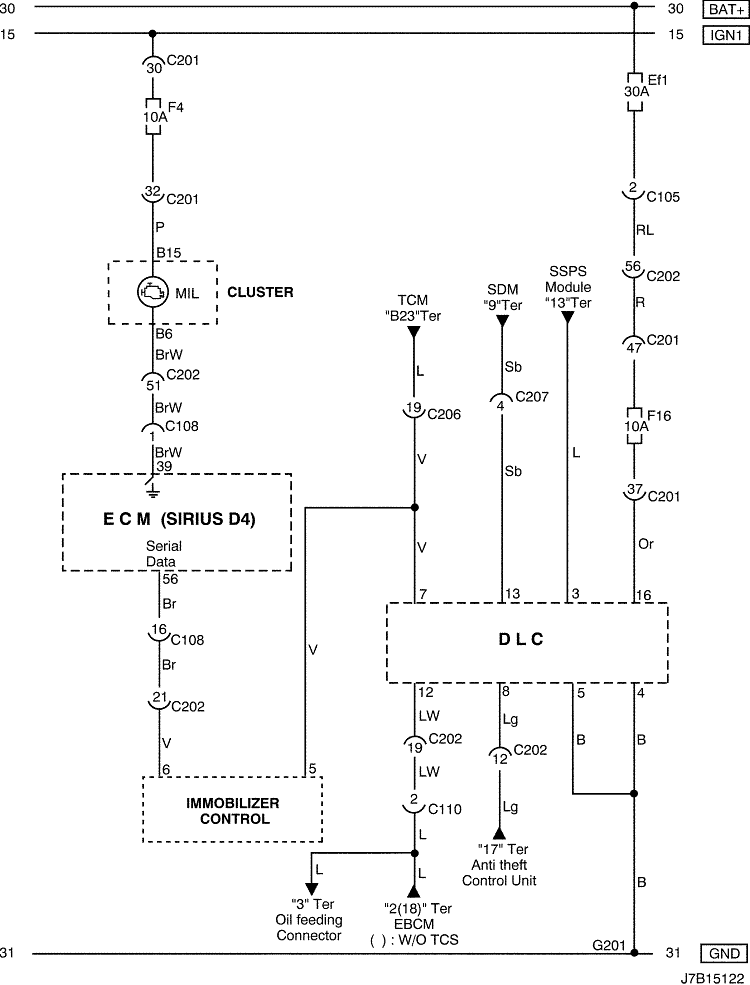

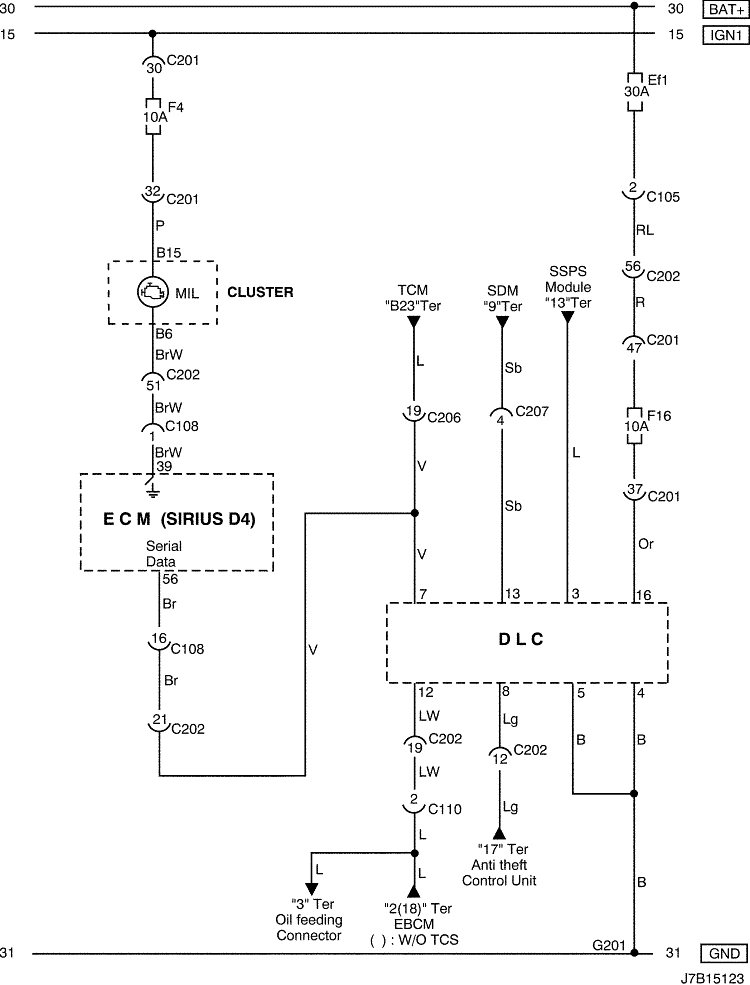

9) ЦЕПЬ УПРАВЛЕНИЯ КОЛОДКОЙ ДИАГНОСТИКИ, КОНТРОЛЬНОЙ ЛАМПОЙ ИНДИКАЦИИ НЕИСПРАВНОСТИ И УПРАВЛЕНИЯ ИММОБИЛИЗАТОРОМ : С ИММОБИЛИЗАТОРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

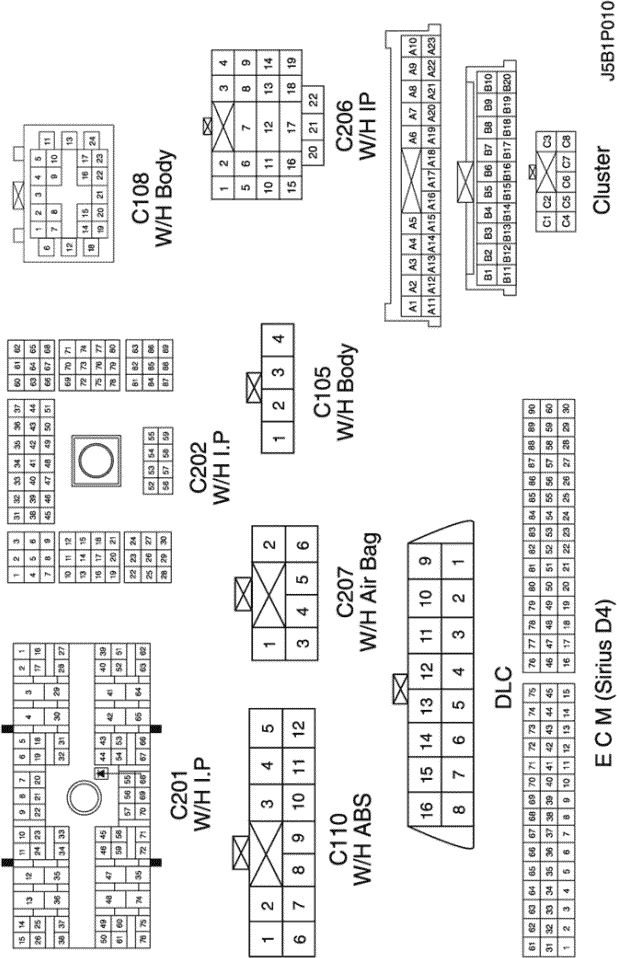

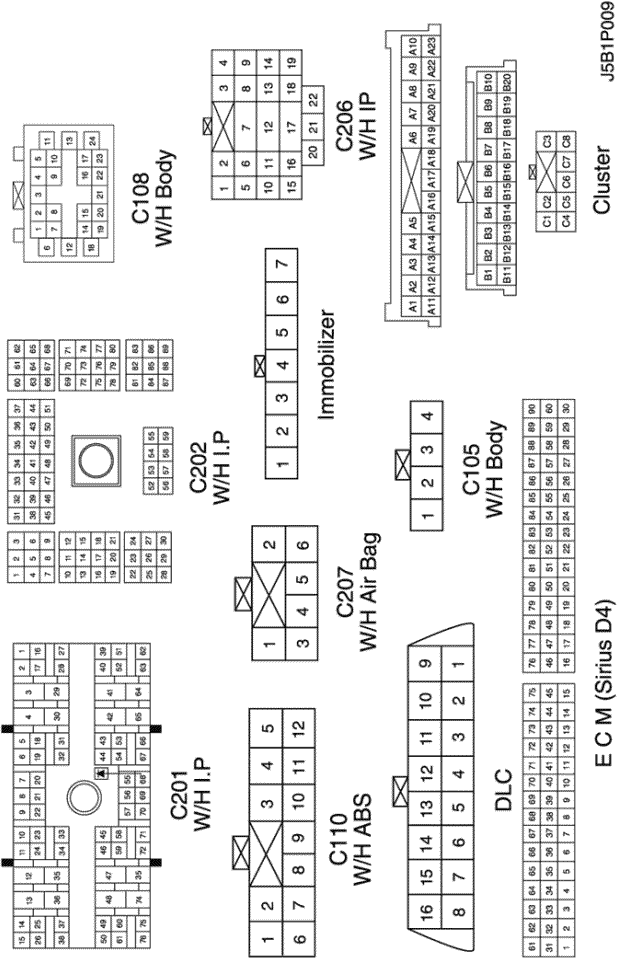

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
10) ЦЕПЬ УПРАВЛЕНИЯ КОЛОДКОЙ ДИАГНОСТИКИ И КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ: БЕЗ ИММОБИЛИЗАТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
