3. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : HV - 240

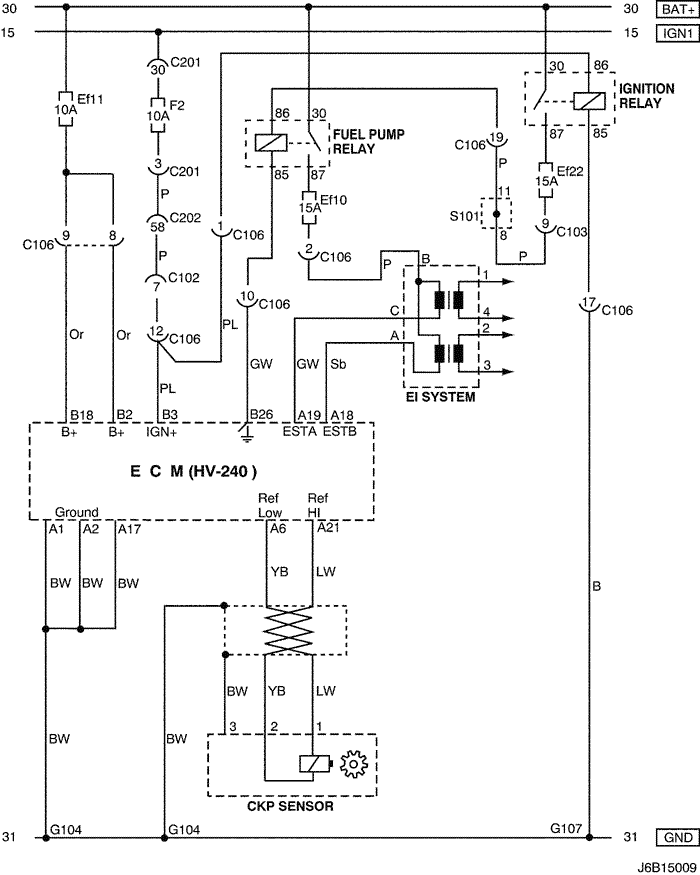

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
S101 (черн.)
Двигатель (MR-140/HV-240)
Верхняя часть коробки передач
G104
Двигатель
Под стартером
G107
Двигатель (MR-140/HV-240)
Под стартером

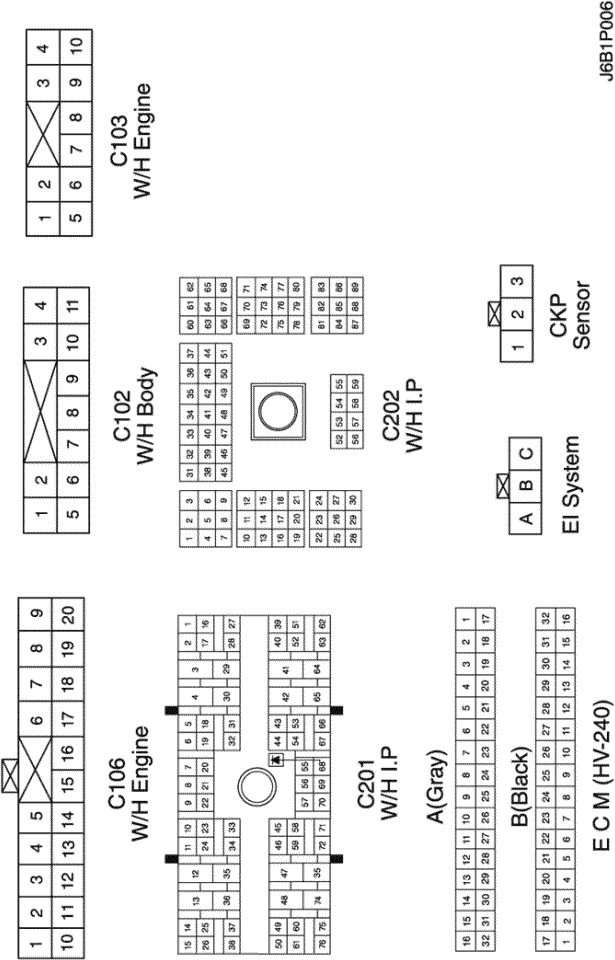

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

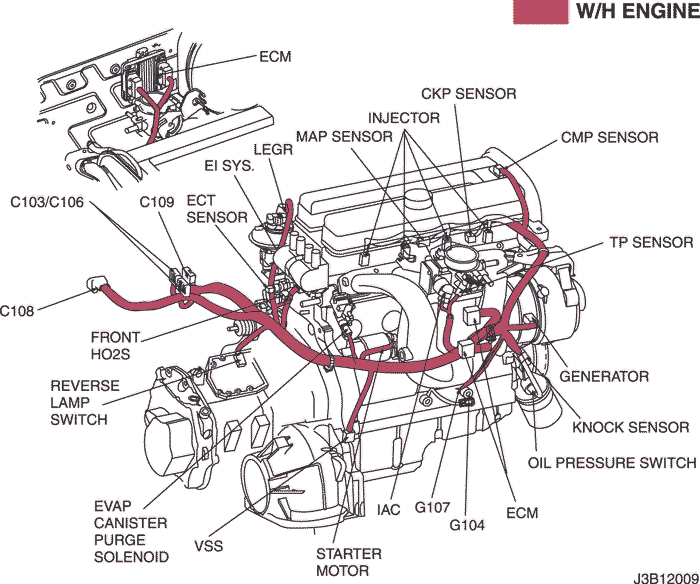

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

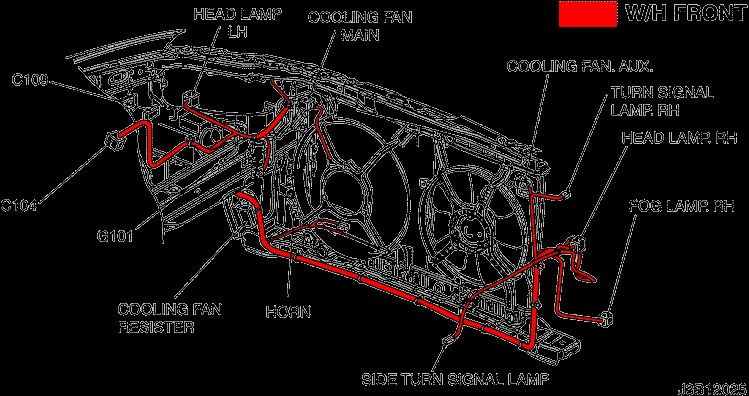

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

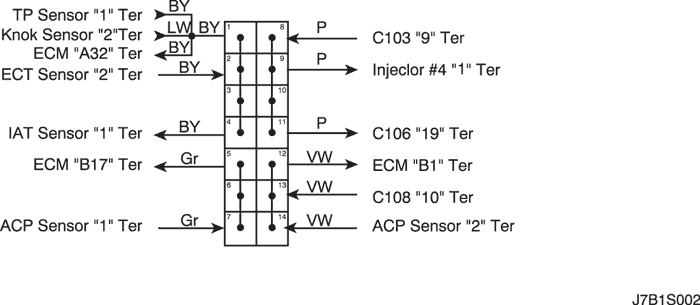

г. КОНТАКТНАЯ КОЛОДКА
s101

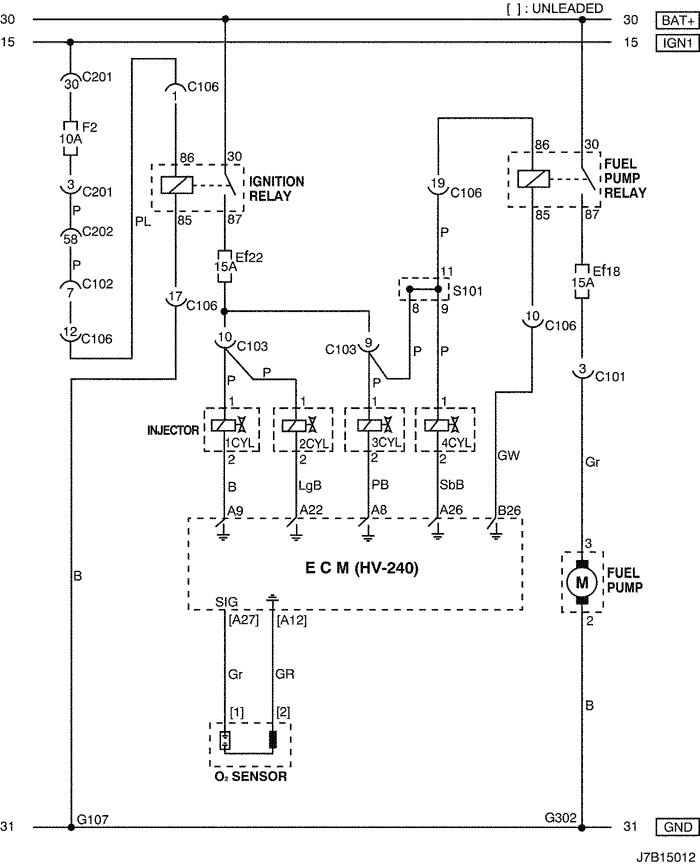

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ТОПЛИВНОЙ ФОРСУНКИ И ДАТЧИКА КИСЛОРОДА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
S101 (черн.)
Двигатель (MR-140/HV-240)
Верхняя часть коробки передач
G107
Двигатель (MR-140/HV-240)
Под стартером
G302
Кузов
Под левой задней стойкой

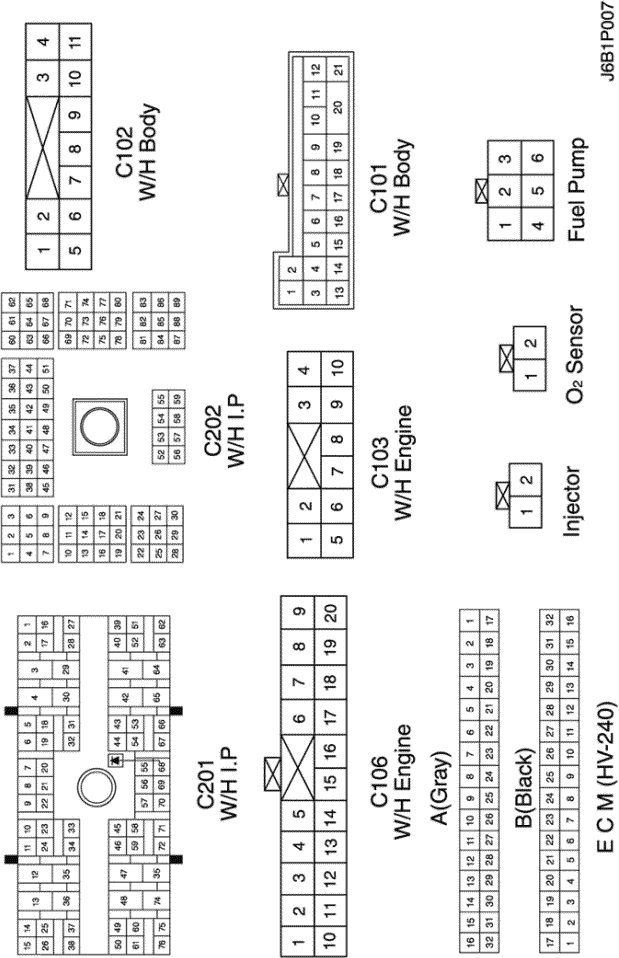

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s101
3) ЦЕПЬ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА И ДАТЧИКОВ (АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, ДЕТОНАЦИИ, ДАВЛЕНИЯ КОМПРЕССОРА)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
S101 (черн.)
Двигатель (MR-140/HV-240)
Верхняя часть коробки передач
G107
Двигатель (MR-140/HV-240)
Под стартером

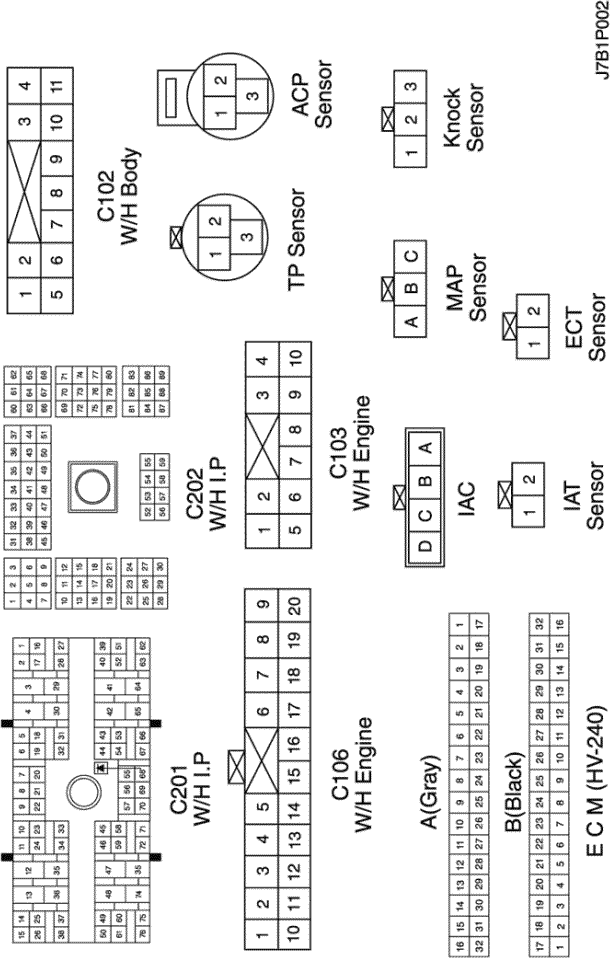

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s101

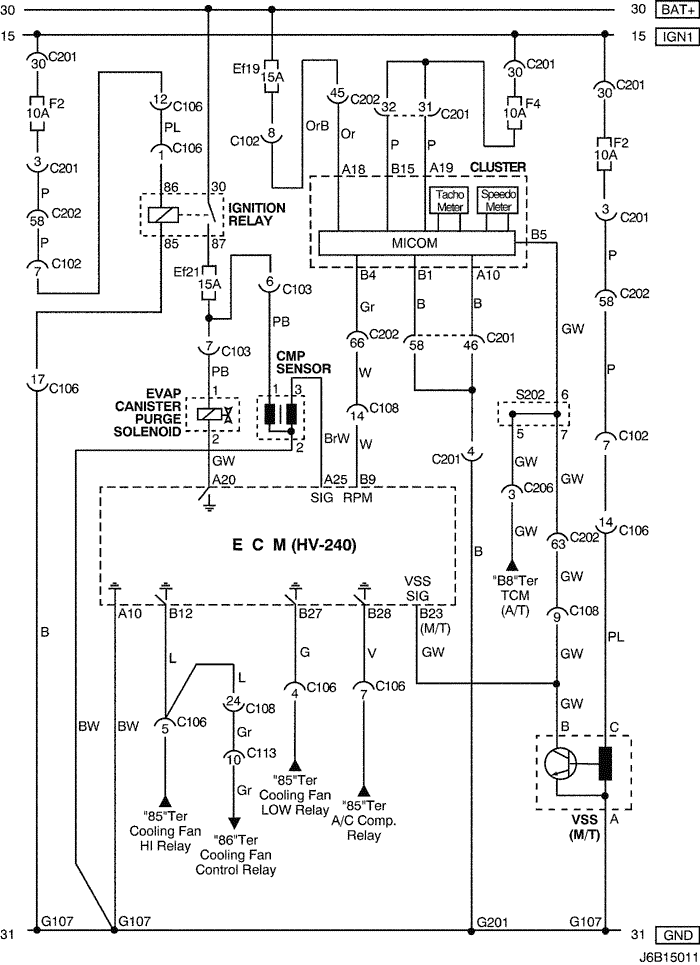

4) ЦЕПЬ КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА, КОМБИНАЦИИ ПРИБОРОВ И ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С113 (контакт 16, черный)
Кузов - передняя часть кузова
За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
S202 (черн.)
Приборная панель
За комбинацией приборов
G104
Двигатель
Под стартером
G107
Двигатель (MR-140/HV-240)
Под стартером
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

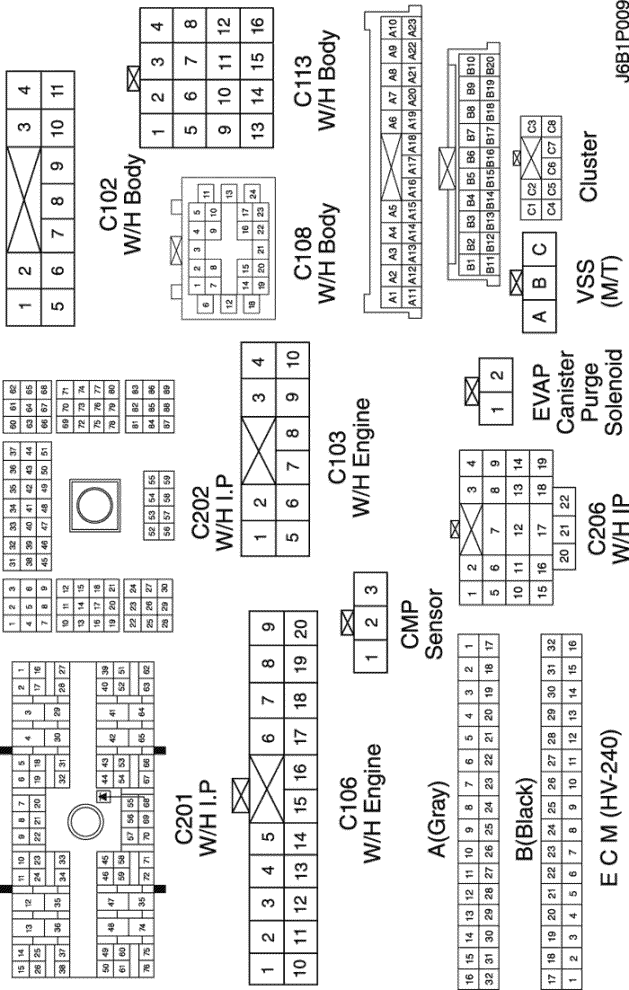

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

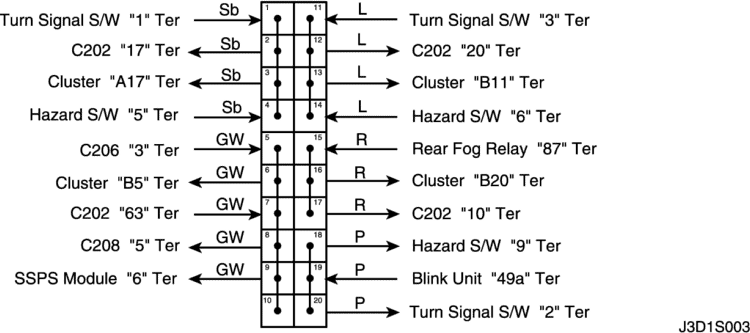

г. КОНТАКТНАЯ КОЛОДКА
s202

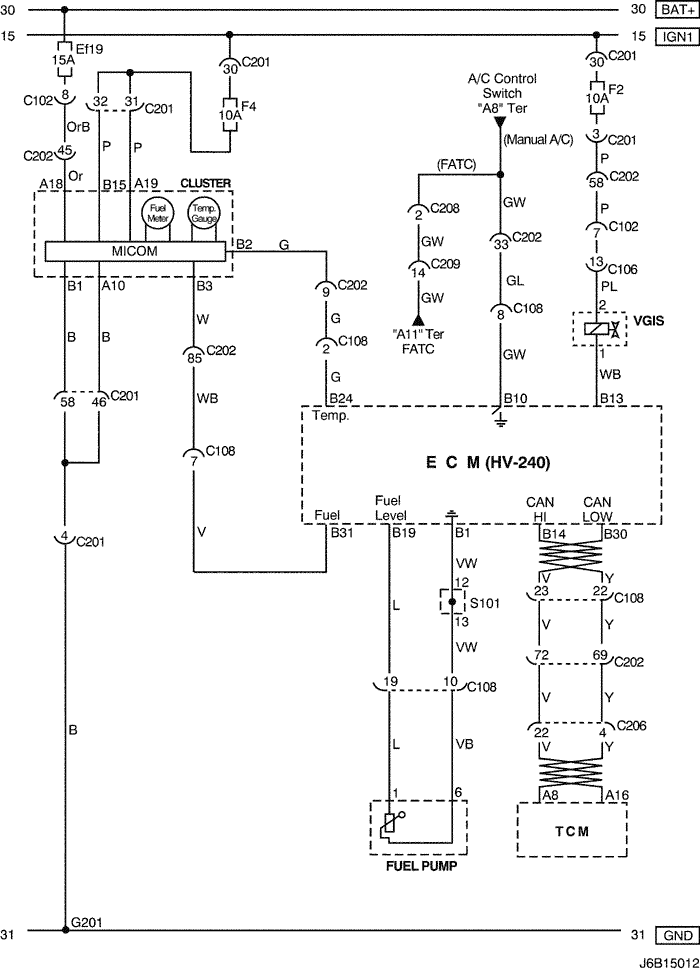

5) ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ, ТОПЛИВНОГО НАСОСА, ВПУСКНОЙ СИСТЕМЫ РЕГУЛИРУЕМОЙ ГЕОМЕТРИИ И КОНТРОЛЛЕРА КПП
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С208 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
С209 (контакт 20, черный)
Автоматическое регулирование температуры - дополнительное автоматическое регулирование температуры
Между сердцевиной обогревателя и сердцевиной испарителя
S101 (черн.)
Двигатель (MR-140/HV-240)
Верхняя часть коробки передач
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

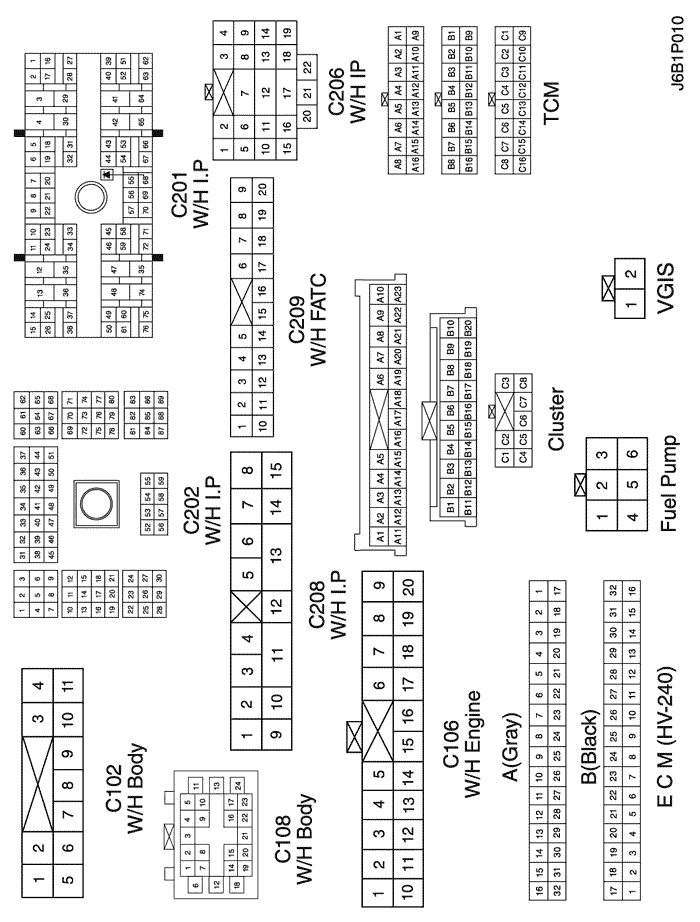

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П КОНТРОЛЛЕР КПП
г. КОНТАКТНАЯ КОЛОДКА
s101

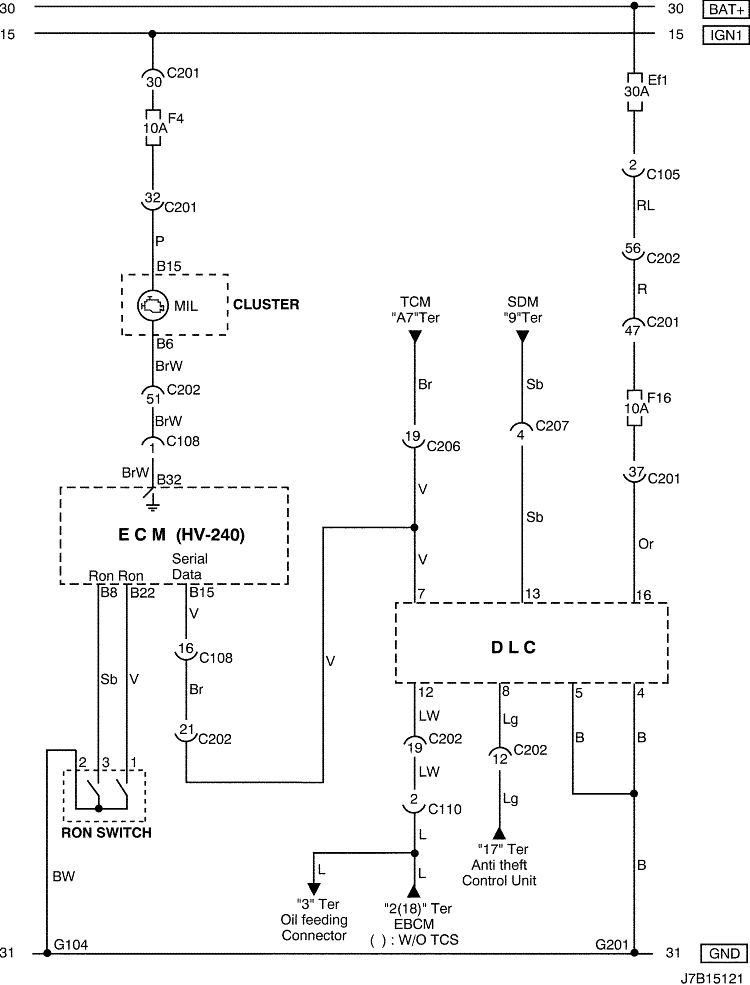

6) ЦЕПЬ УПРАВЛЕНИЯ КОЛОДКОЙ ДИАГНОСТИКИ, КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ, ИММОБИЛИЗАТОРА И ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА: С ИММОБИЛИЗАТОРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G104
Двигатель
Под стартером
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

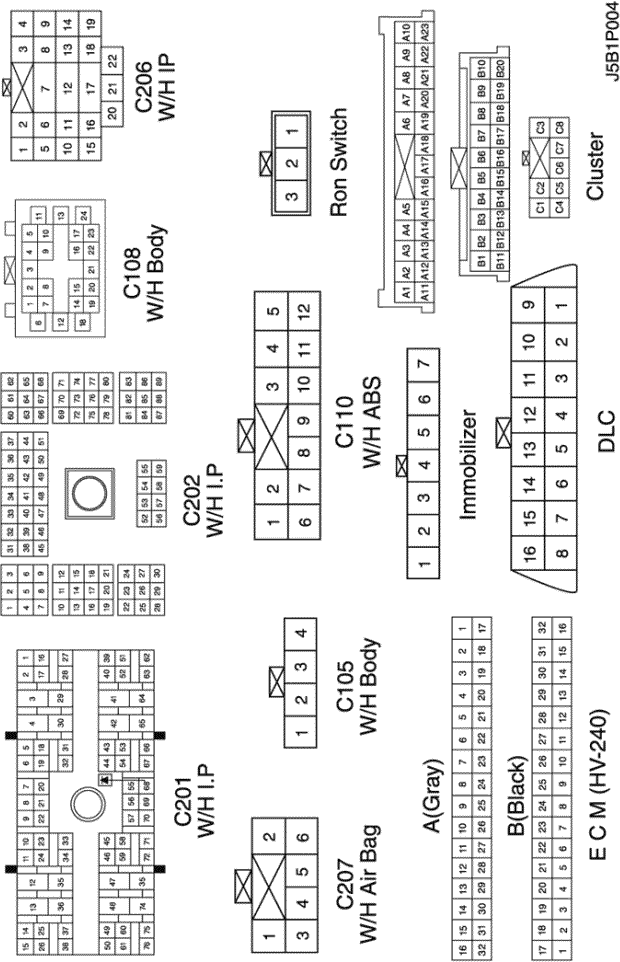

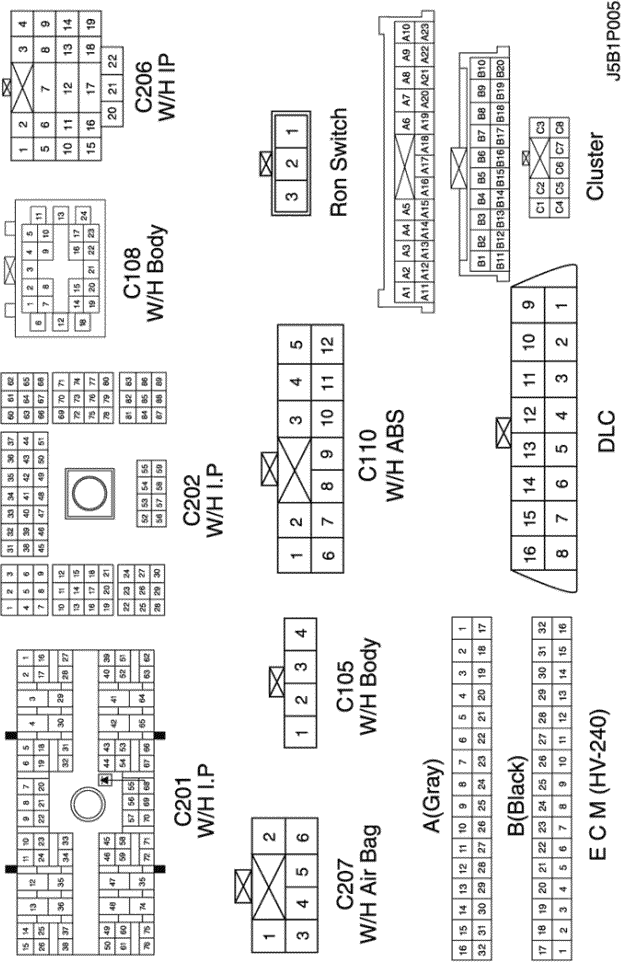

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
7) ЦЕПЬ УПРАВЛЕНИЯ КОЛОДКОЙ ДИАГНОСТИКИ, КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ, ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА: БЕЗ ИММОБИЛИЗАТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 24, черный)
Кузов - двигатель
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G104
Двигатель
Под стартером
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
