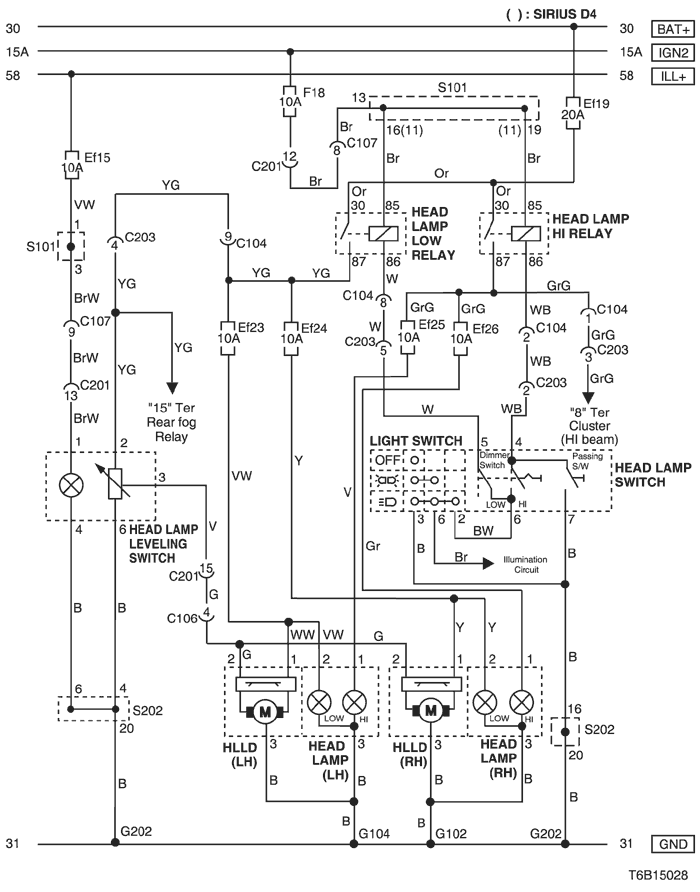

8. HEAD LAMP & HEAD LAMP LEVELING DEVICE (HLLD) CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C104 (15 Pin, White) |
Front – Body |
Behind Left A Pillar |
| C106 (8 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C203 (14 Pin, Black) |
Body – IP |
Under I/P Fuse Block |
| G102 |
Front |
Behind Left Head Lamp |
| G104 |
Front |
Behind Right Head Lamp |
| G202 |
IP |
Behind Right Ashtray |

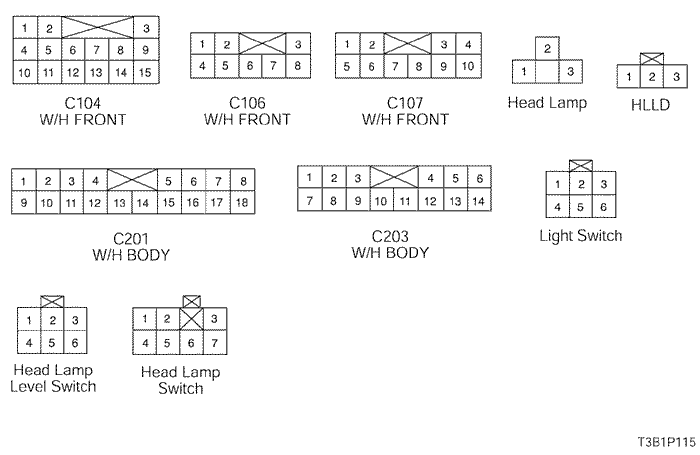

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

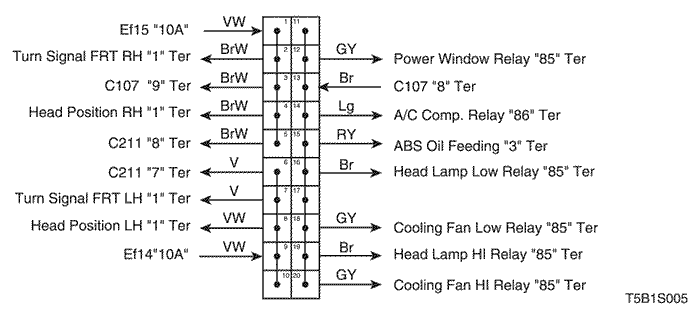

s101 (mr-140/hv-240)

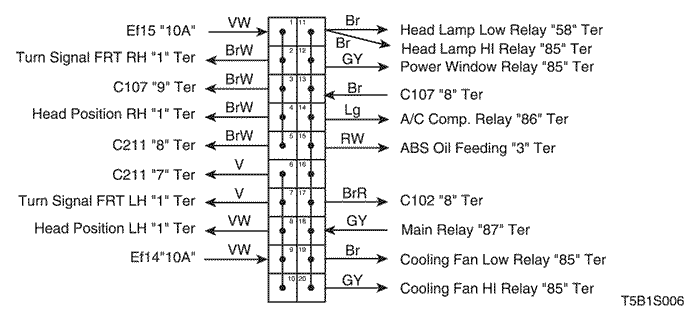

s101 (sirius d4)
s202
