7. RADIATOR COOLING FAN CIRCUIT

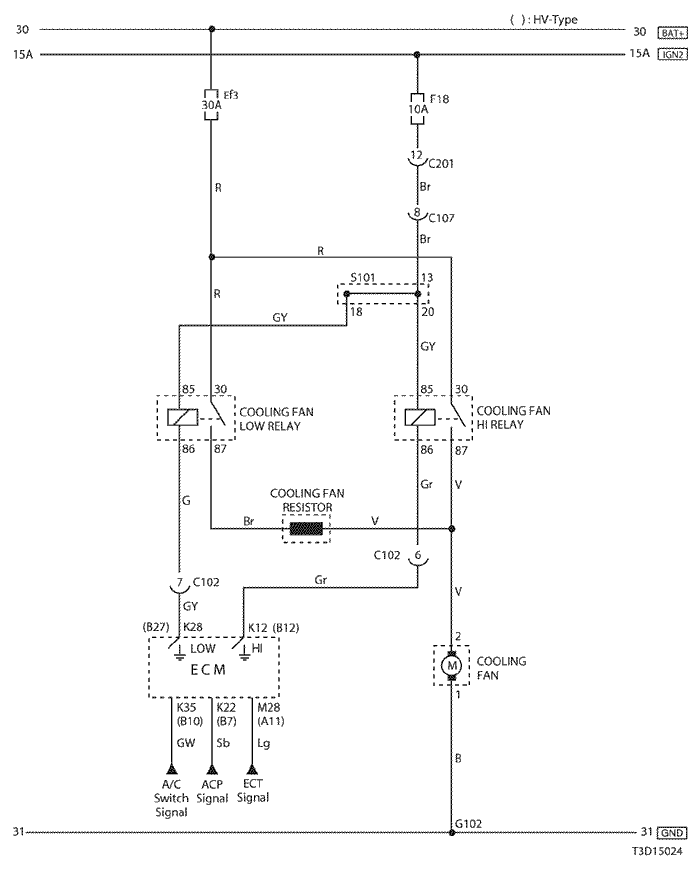

1) cooling fan circuit (single : mr-140/hv-240)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| G102 |
Front |
Behind Left Head Lamp |

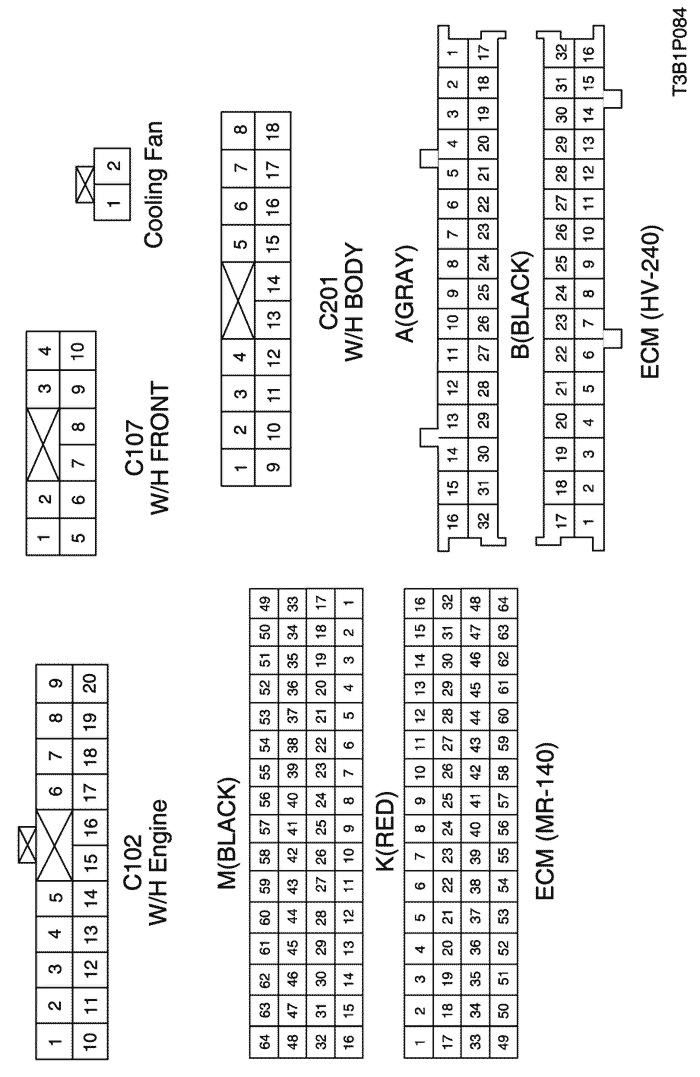

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
2) cooling fan circuit (single : sirius d4)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| G102 |
Front |
Behind Left Head Lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
