4. ECM (ENGINE CONTROL MODULE) : SIRIUS D4

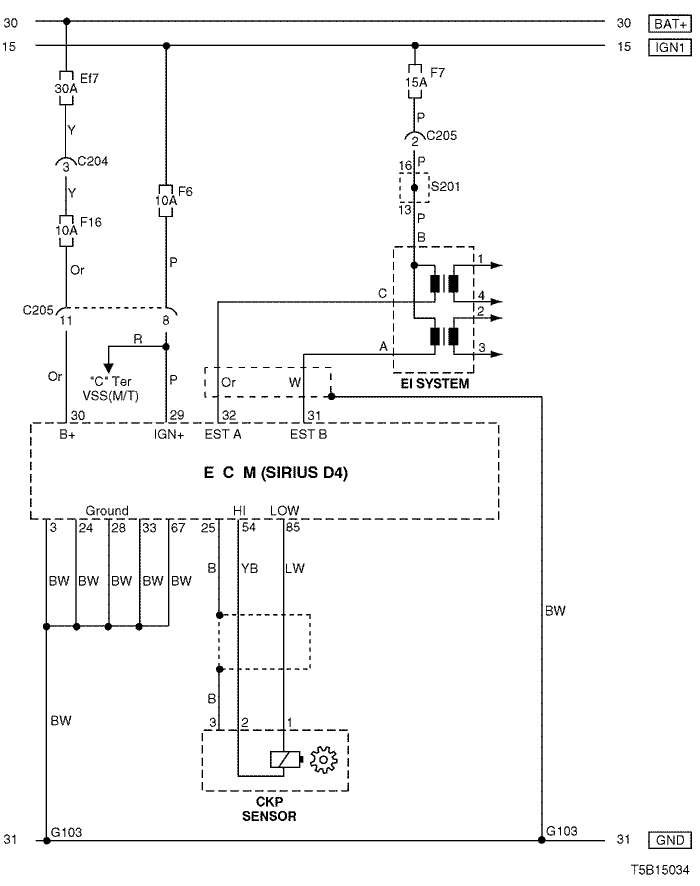

1) battery power supply, ground, ei system & ckp sensor circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |

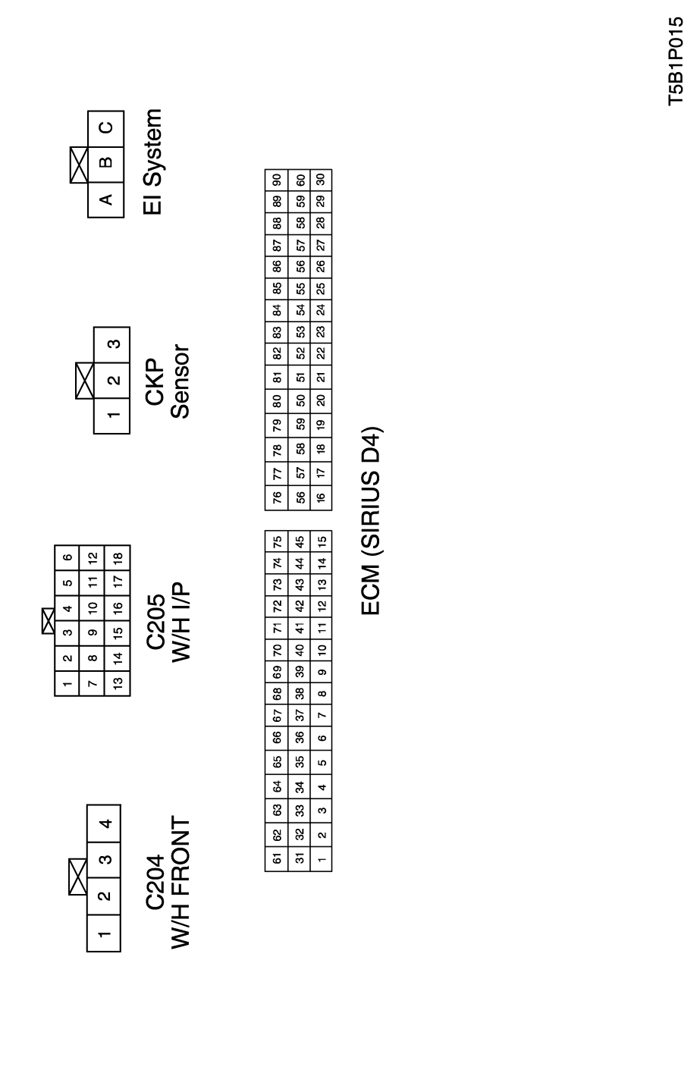

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

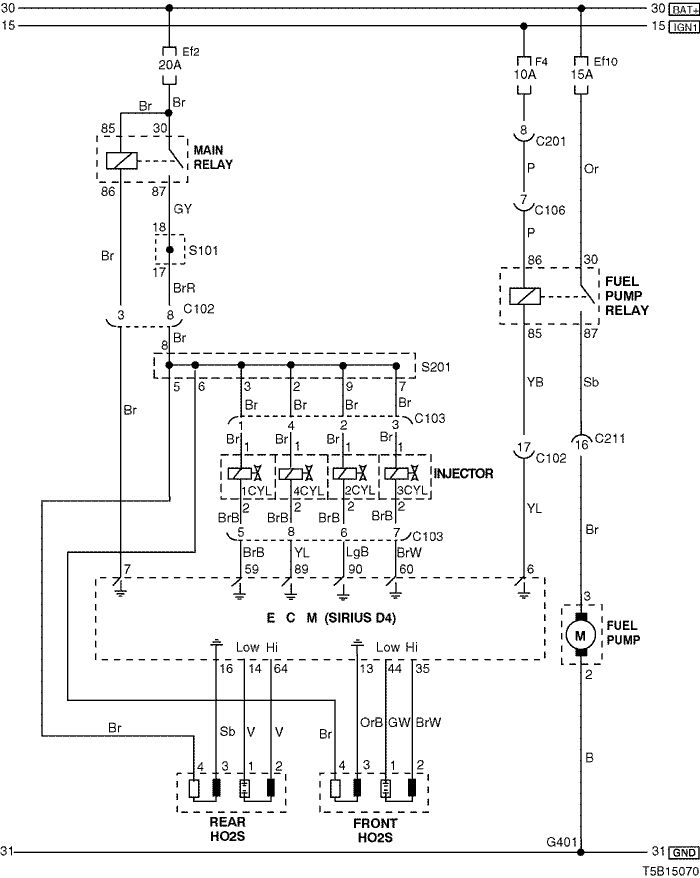

2) fuel pump, injector & o2 sensor circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C103 (8 Pin, Black) |
Engine – Injector |
Upper Cylinder |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G401 |
Body (H/B) |
Left Tail Gate Panel |

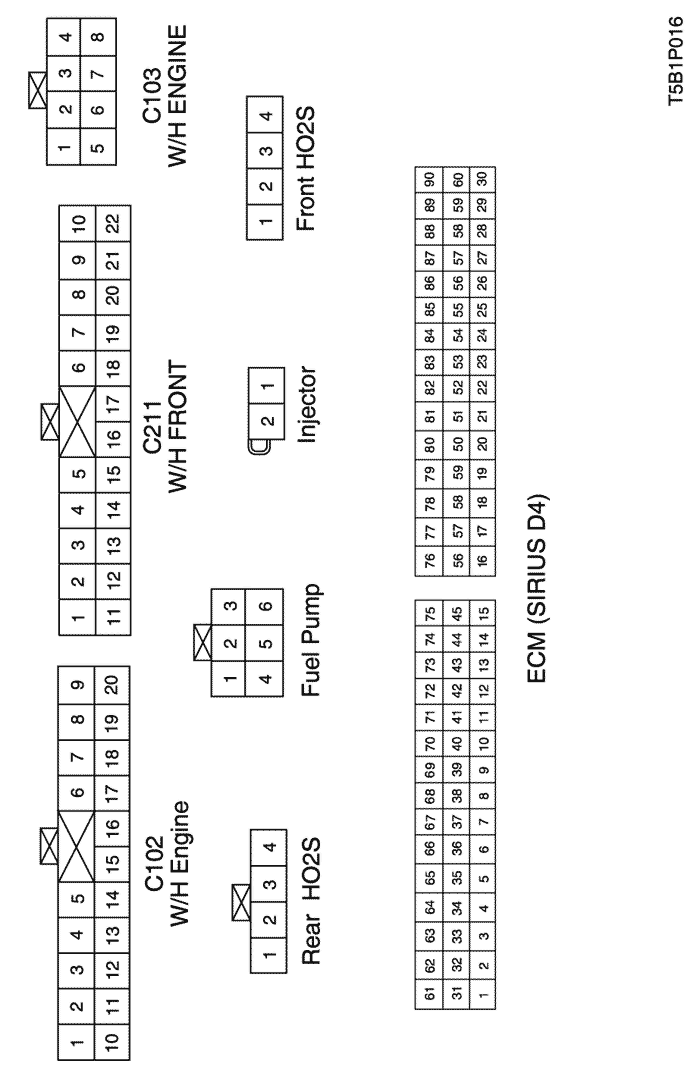

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
s201
3) mtia & sensor (ect, rough road, o2, map, iat, acp, evaporator temperature & knock) circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
4) cluster, eegr valve, fuel pump & tcm circuit : except euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (4 Pin, Black) |
Engine – TCM |
Behind Coolant Reservoir |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |

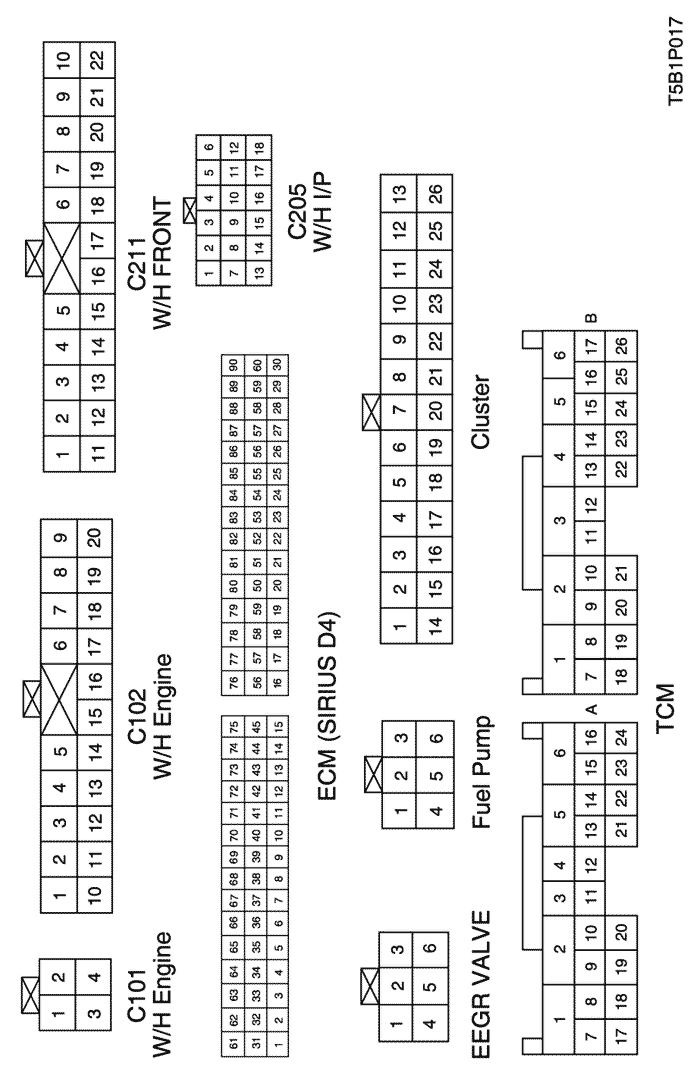

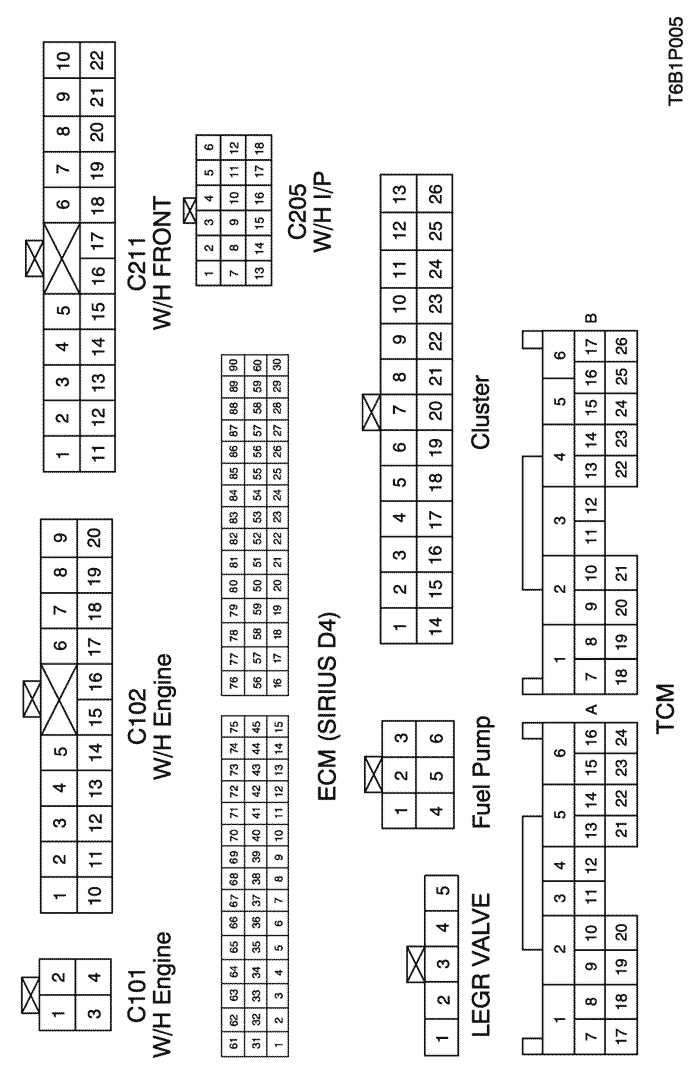

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
s202

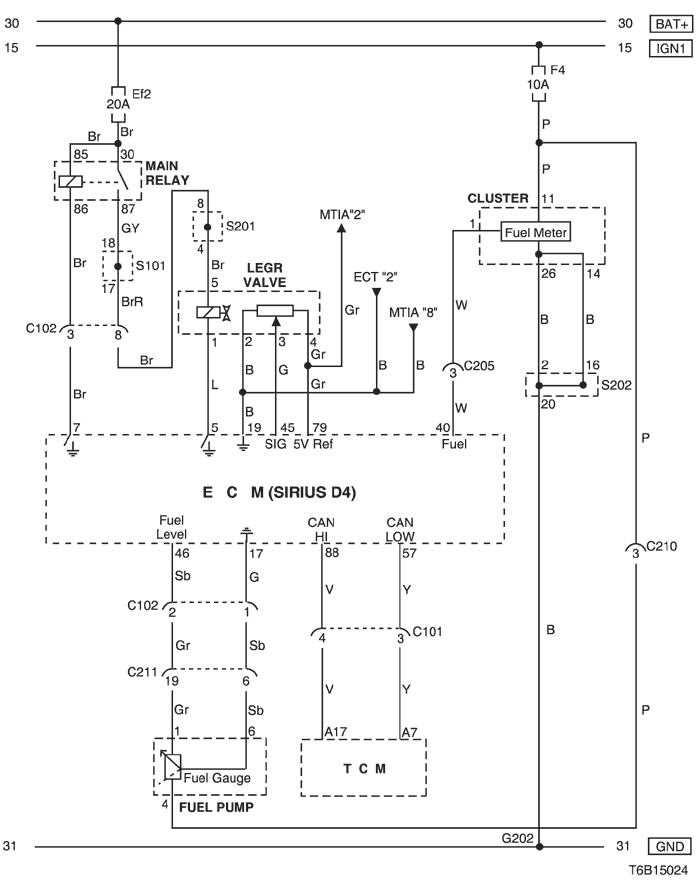

5) cluster, eegr valve, fuel pump & tcm circuit : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (4 Pin, Black) |
Engine – TCM |
Behind Coolant Reservoir |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
s202

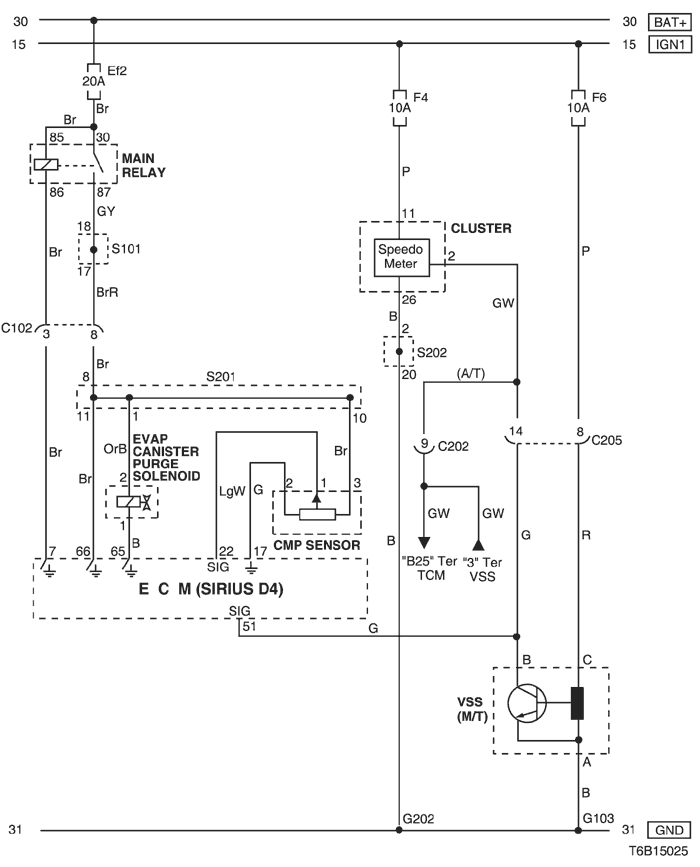

6) cmp sensor, evap canister purge solenoid, cluster & vss circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C202 (11 Pin, White) |
TCM-IP |
Behind I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101
s201
s202

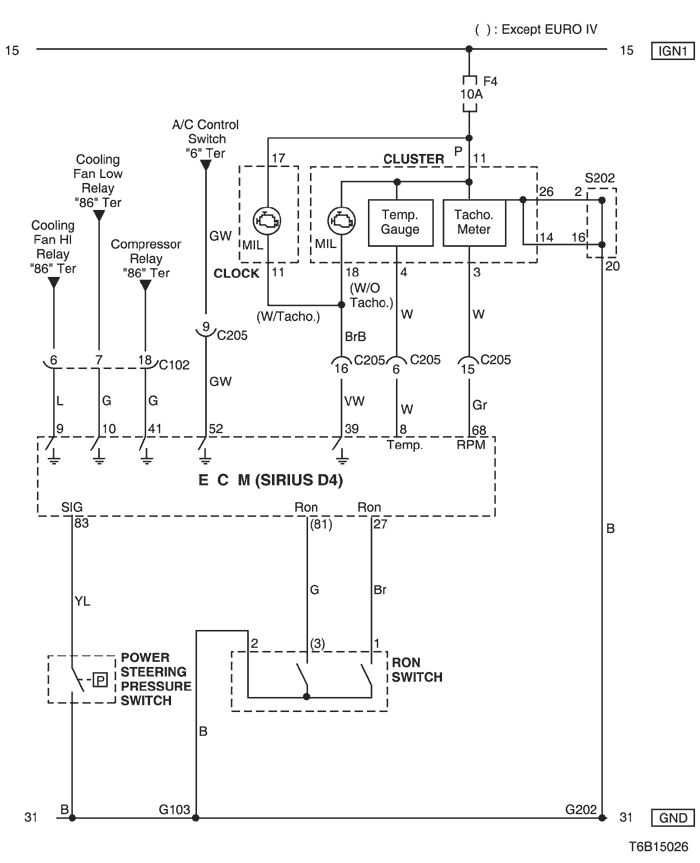

7) cluster, power steering pressure switch & ron switch circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

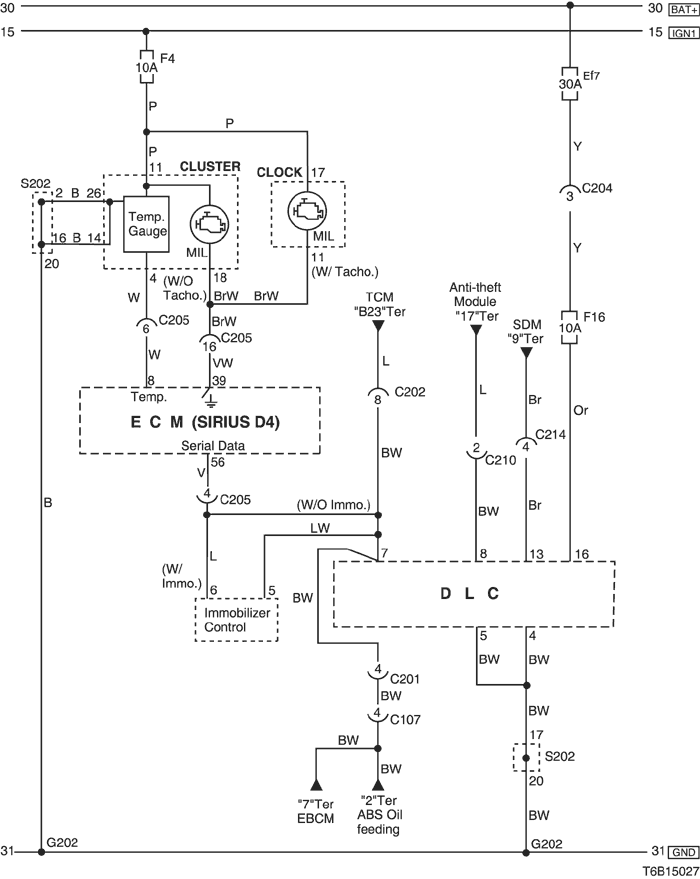

8) mil lamp & dlc (data link connector) circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C210 (8 Pin, Green) |
IP – Body |
Under Left A Pillar |
| C214 (4 Pin, White) |
Air Bag - IP |
Behind Audio |
| G202 |
IP |
Behind Right Ashtray |

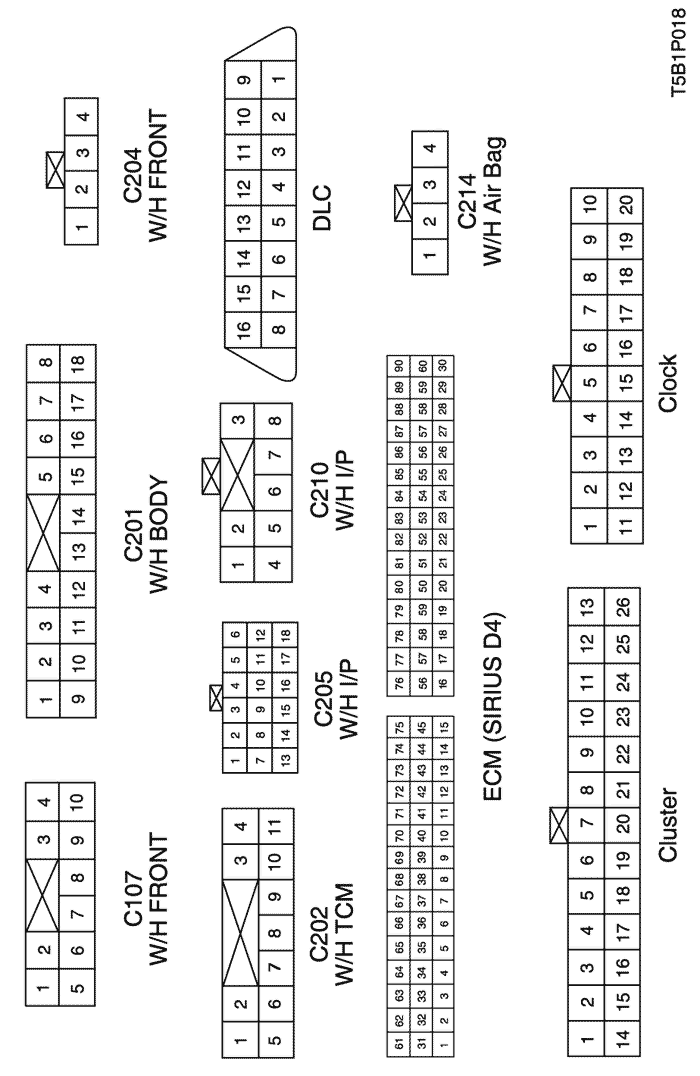

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
