2. ECM (ENGINE CONTROL MODULE) : MR - 140

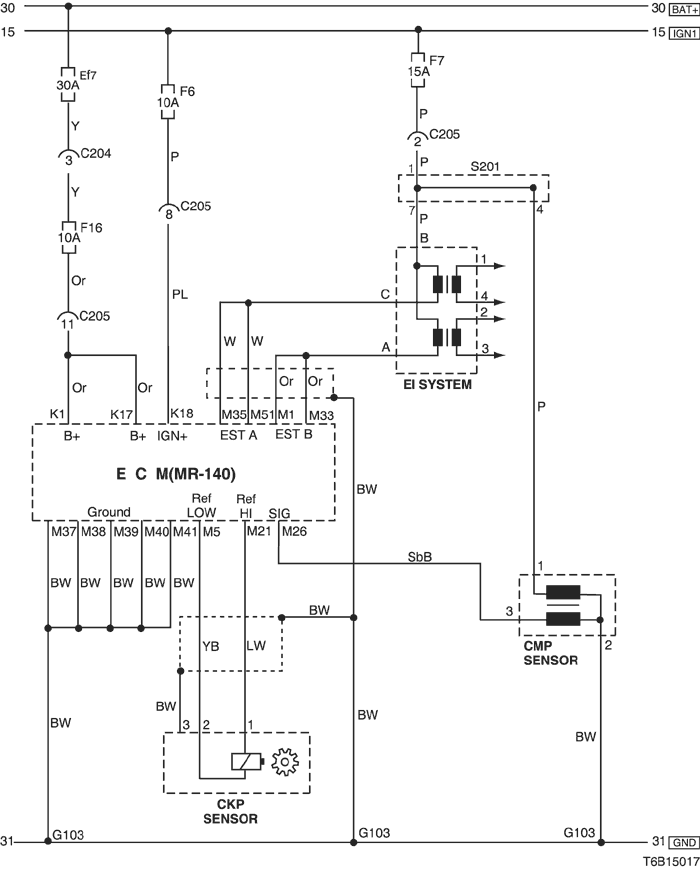

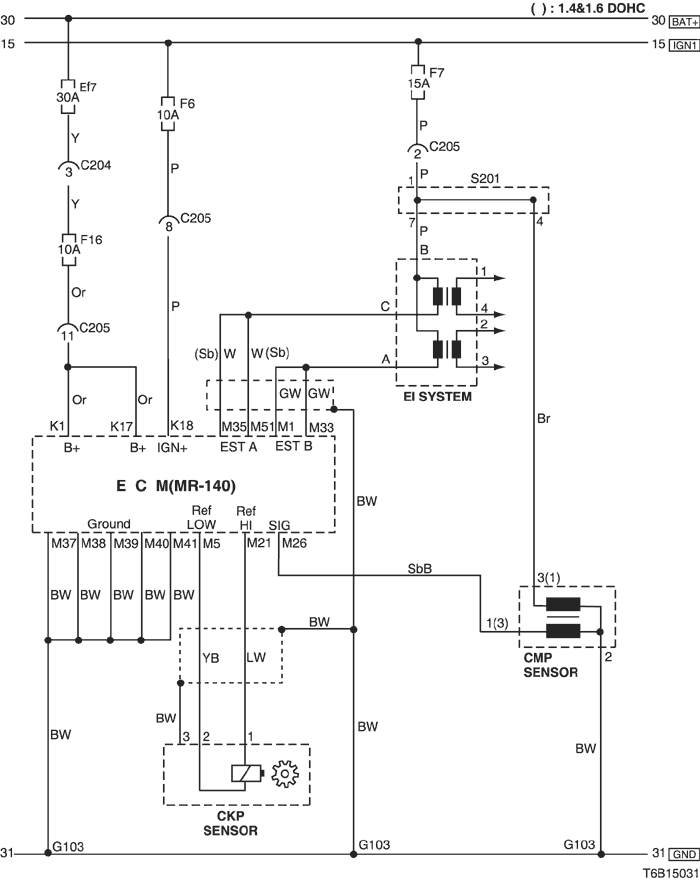

1) battery power supply, ground, ei system, ckp sensor & cmp sensor circuit : except euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

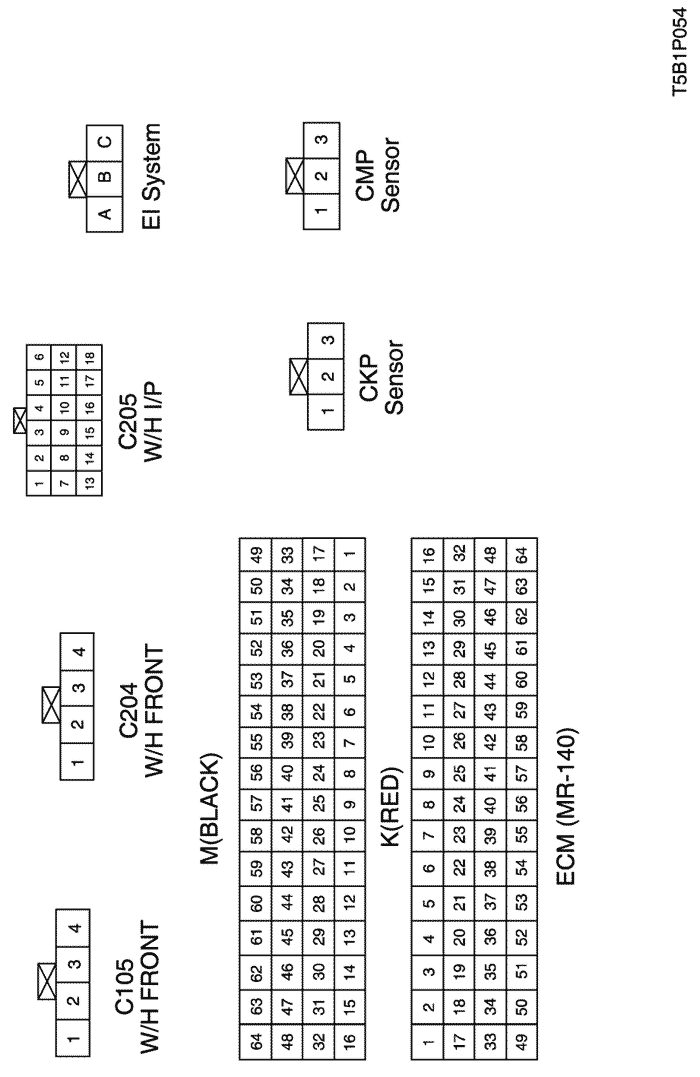

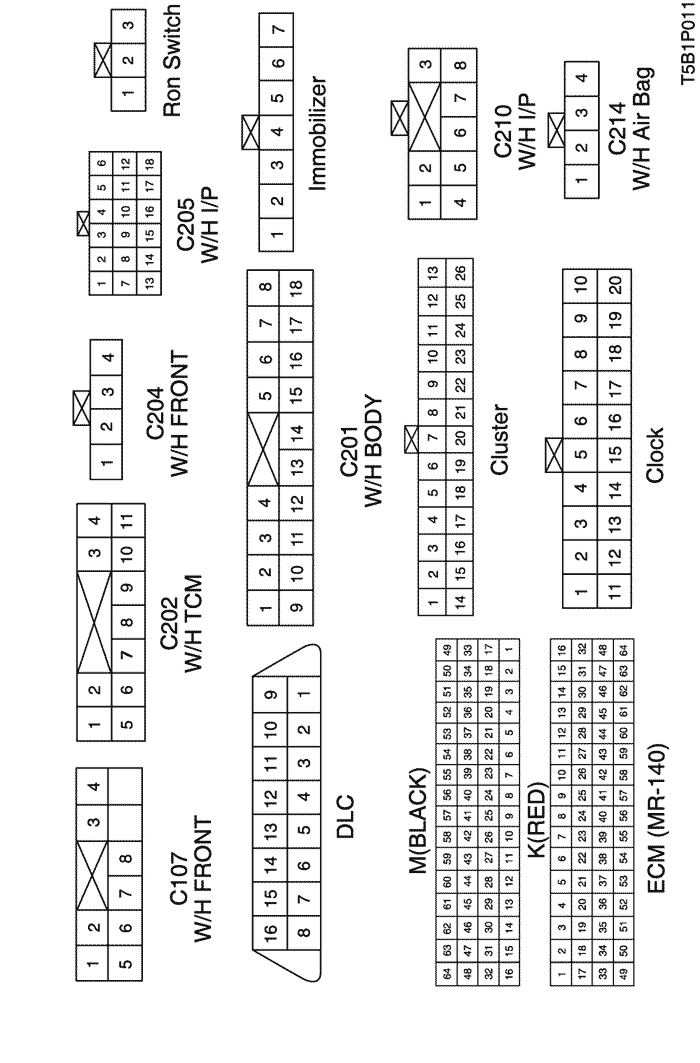

г. КОНТАКТНАЯ КОЛОДКА
s201
2) battery power supply, ground, ei system, ckp sensor & cmp sensor circuit : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

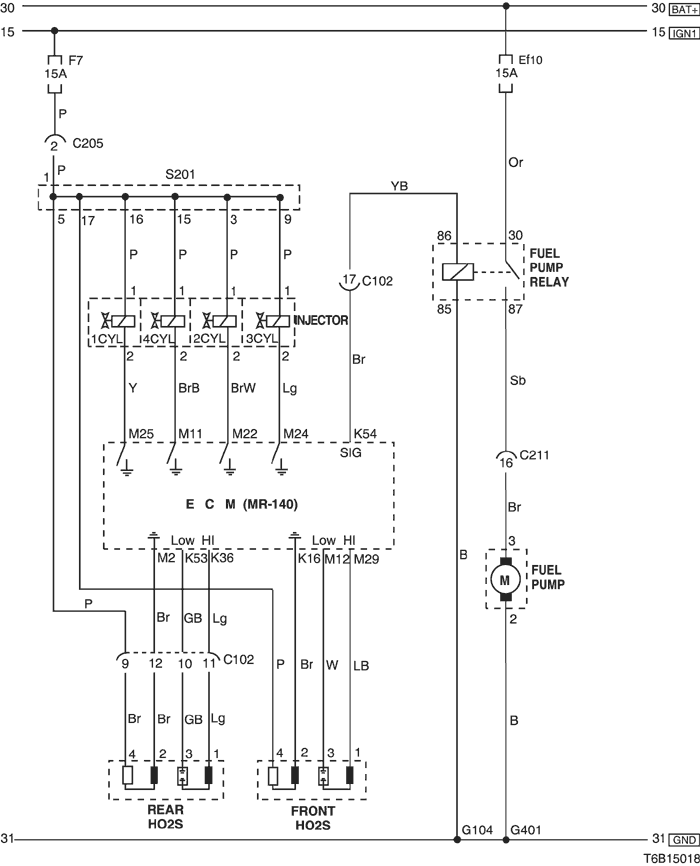

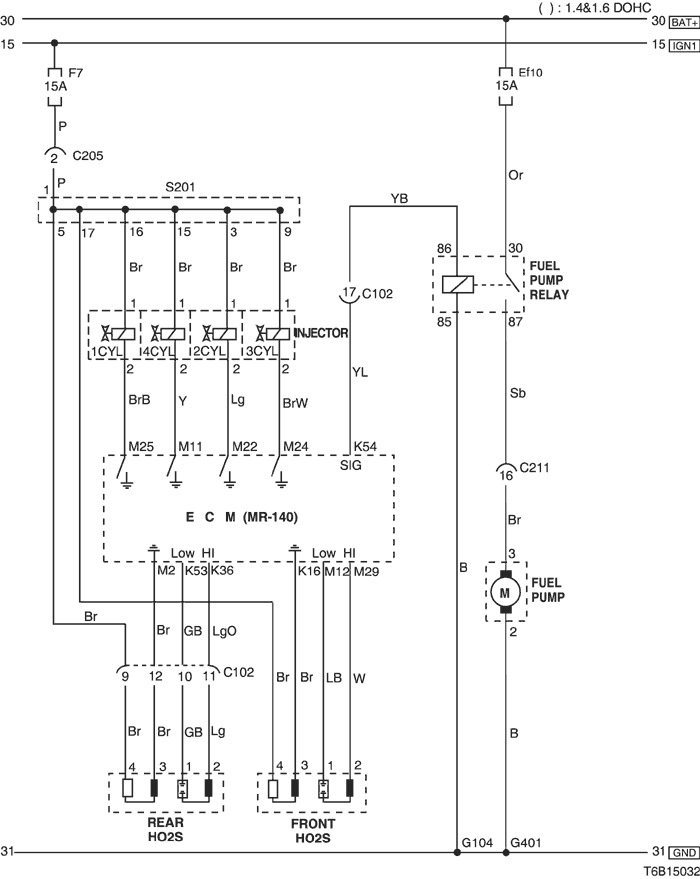

3) fuel pump, injector & o2 sensor circuit : except euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G104 |
Front |
Behind Right Head Lamp |
| G401 |
Body (N/B) |
Upper Left Trunk Room Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

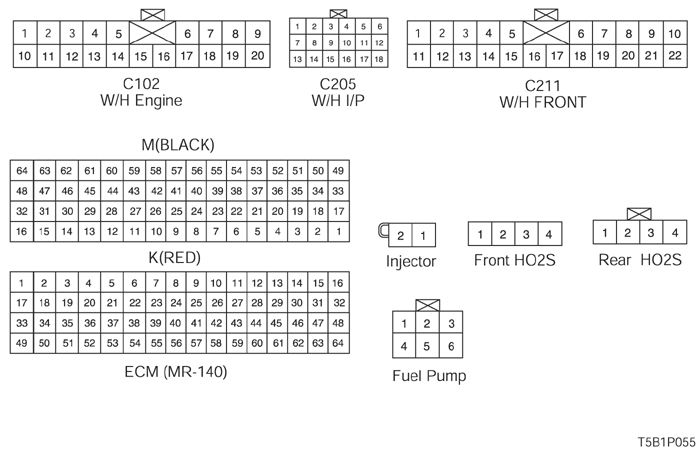

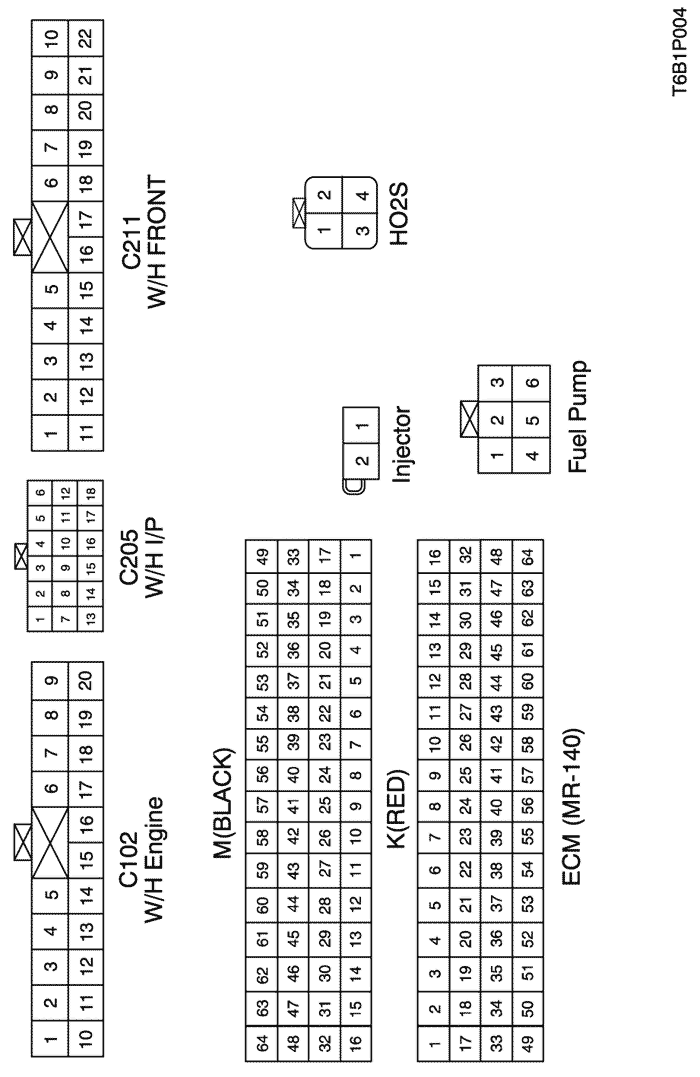

г. КОНТАКТНАЯ КОЛОДКА
s201
4) fuel pump, injector & o2 sensor circuit : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G104 |
Front |
Behind Right Head Lamp |
| G401 |
Body (N/B) |
Upper Left Trunk Room Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

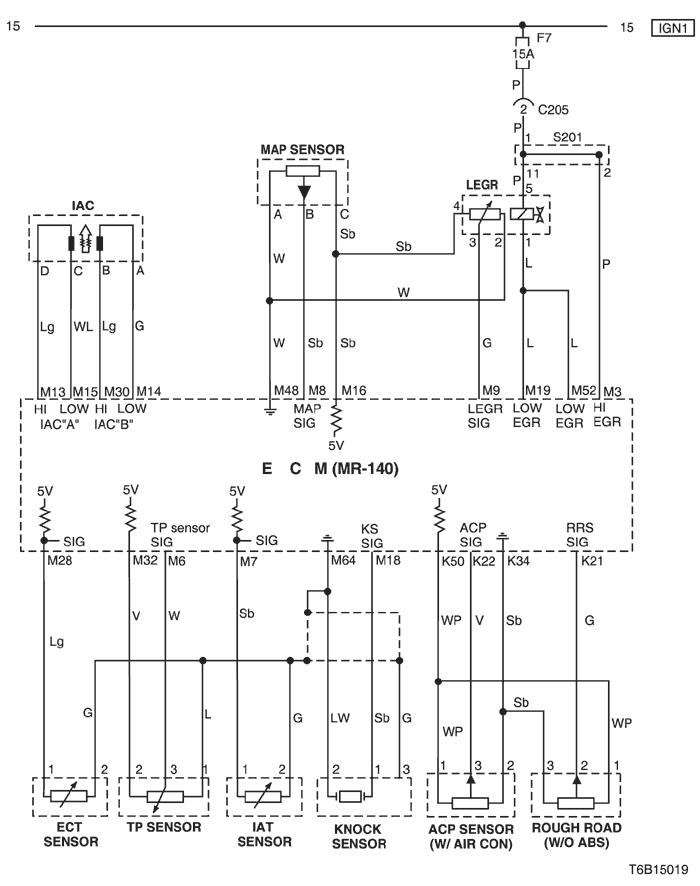

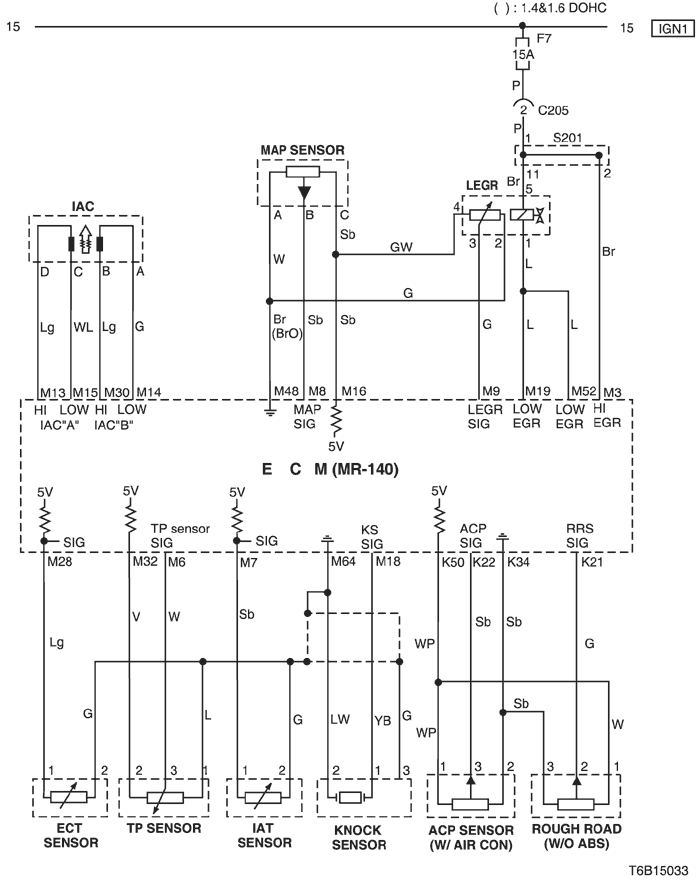

5) iac, sensor (map, ect, tp, knock, acp), legr & rough road sensor circuit : except euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C205(18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
6) iac, sensor (map, ect, tp, knock, acp), legr & rough road sensor circuit : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C205(18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

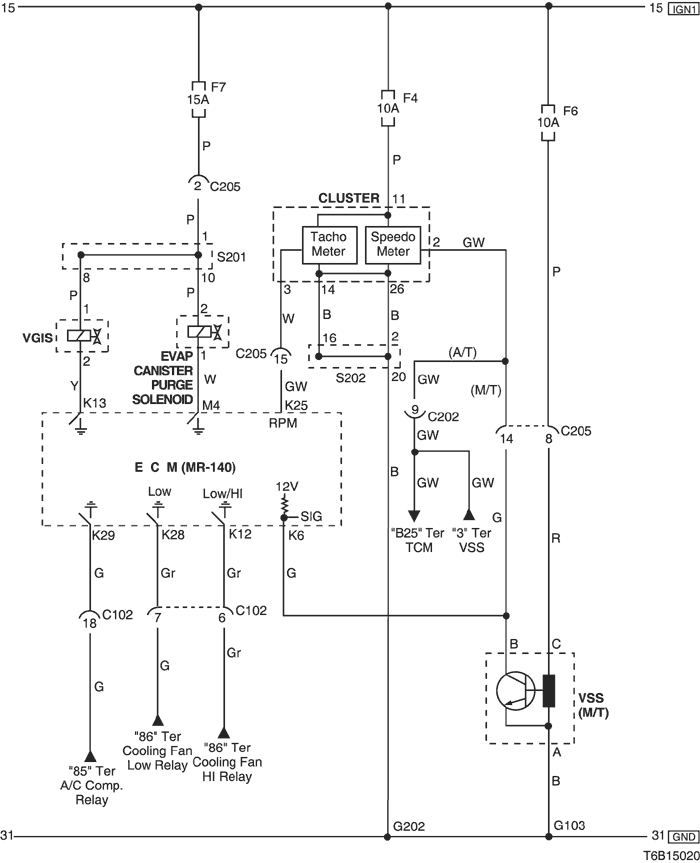

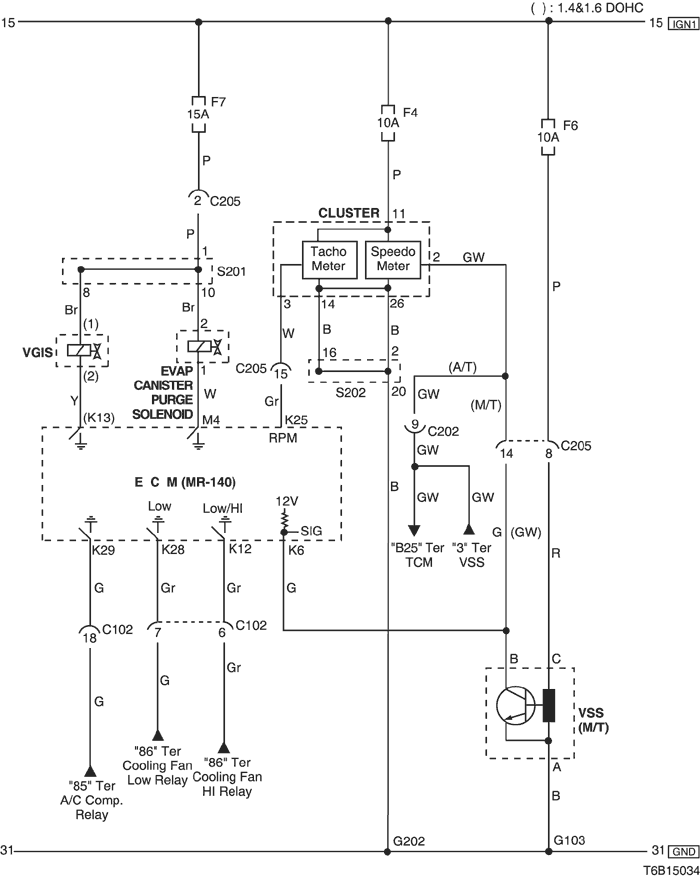

7) evap canister purge solenoid, cluster & vss circuit : except euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
s202
8) evap canister purge solenoid, cluster & vss circuit : euro iv
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G103 |
Engine |
Next to #4 Injector |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201
s202

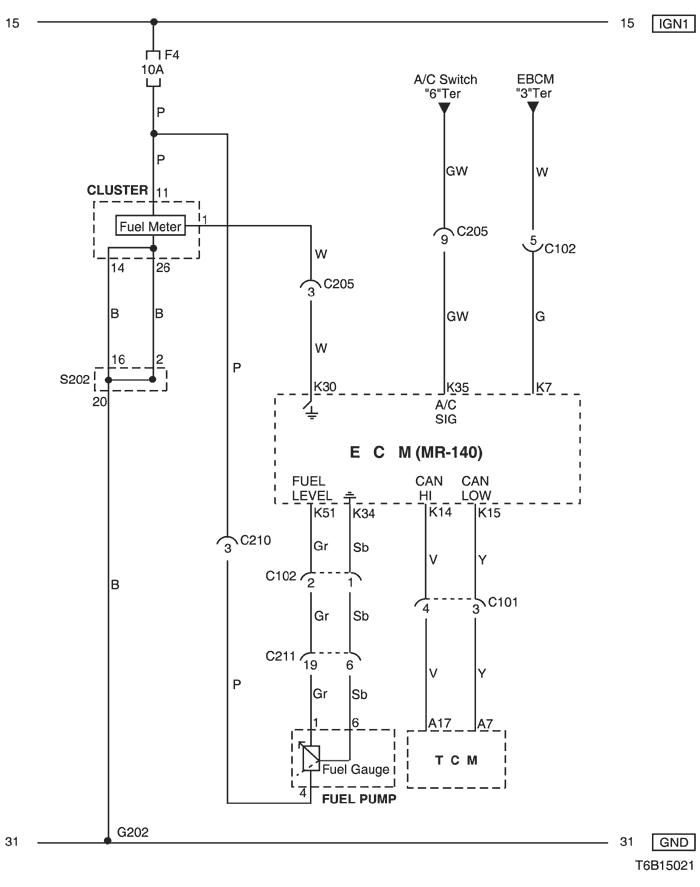

9) cluster, fuel pump & tcm circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (4 Pin, Black) |
Engine – TCM |
Behind Coolant Reservoir |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211(22 Pin, Yellow) |
IP – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

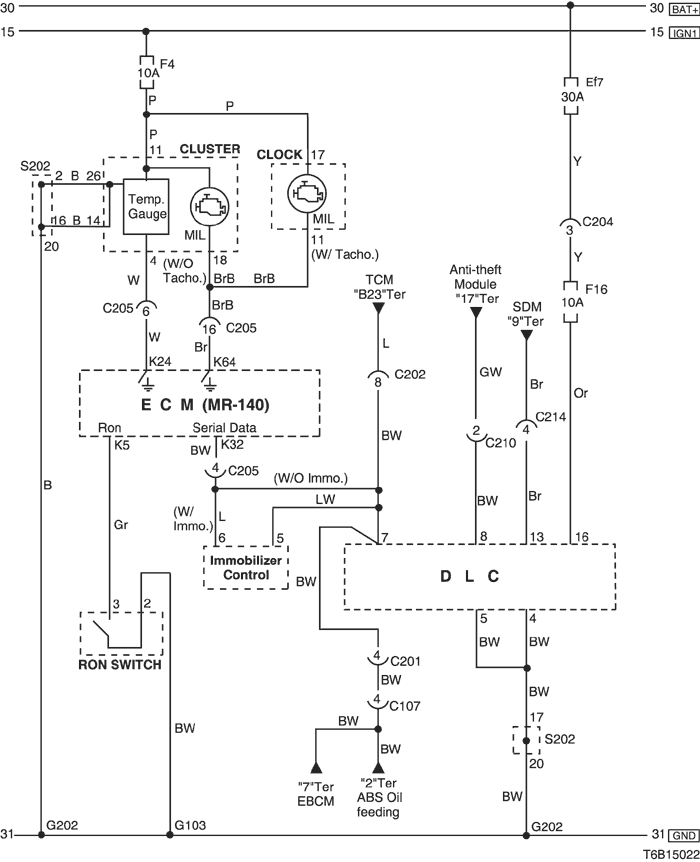

10) dlc, mil & ron switch circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C107 (4 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body - IP |
Under I/P Fuse Black |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C210 (8 Pin, Green) |
IP – Body |
Under Left A Pillar |
| C214 (4 Pin, White) |
Air Bag - IP |
Behind Audio |
| G103 |
Engine |
Next to #4 Injector |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
