19. POWER WINDOW CIRCUIT

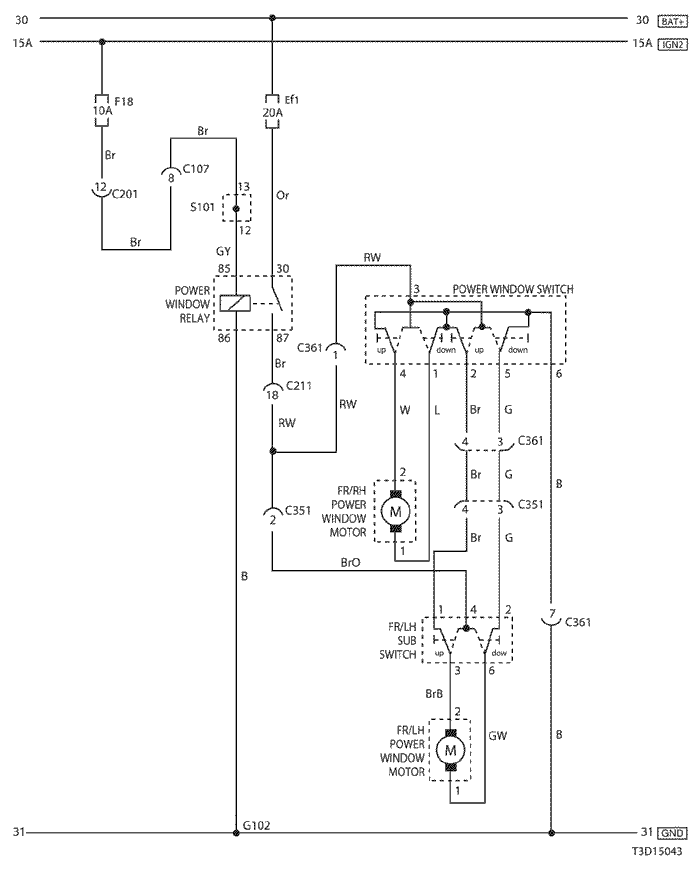

1) only front power window circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C211 (22 Pin, Yellow) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| G102 |
Front |
Behind Left Head Lamp |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |

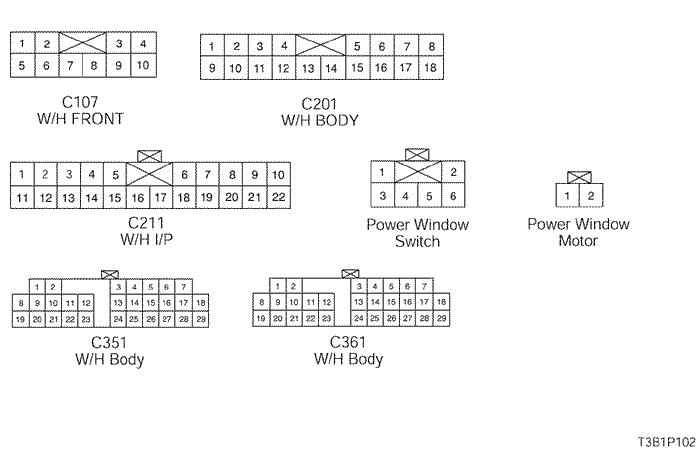

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101 (mr-140/hv-240)
s101 (sirius d4)

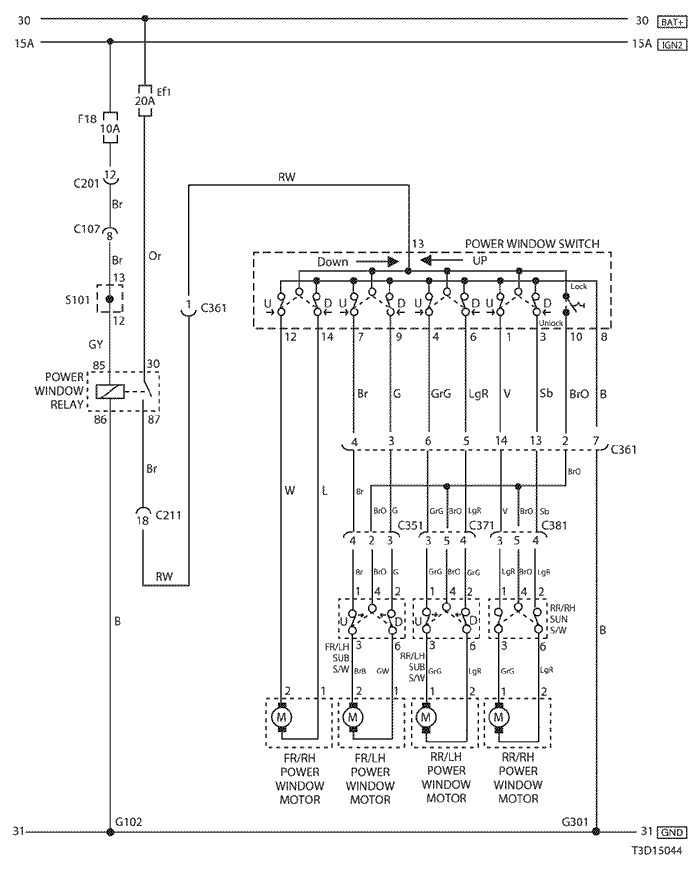

2) front & rear power window circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C211 (22 Pin, Yellow) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| C371 (6 Pin, White) |
Body – Rear Left Door |
Under Left B Pillar |
| C381 (6 Pin, White) |
Body – Rear Right Door |
Under Right B Pillar |
| G102 |
Front |
Behind Left Head Lamp |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |

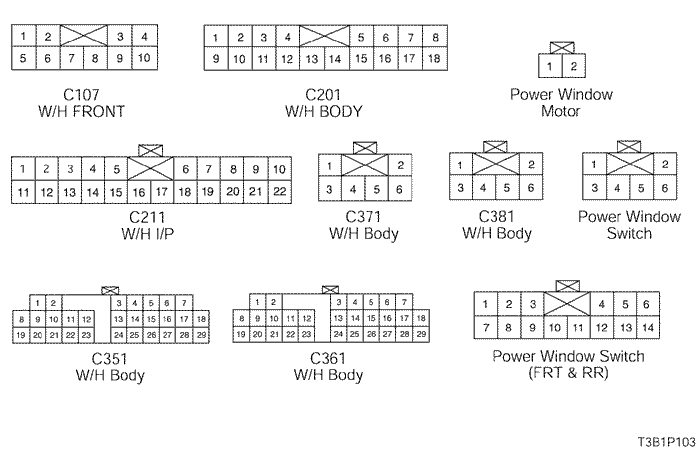

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101 (mr-140/hv-240)
s101 (sirius d4)
