18. ELECTRIC OSRV (OUTSIDE REAR VIEW) MIRROR CIRCUIT

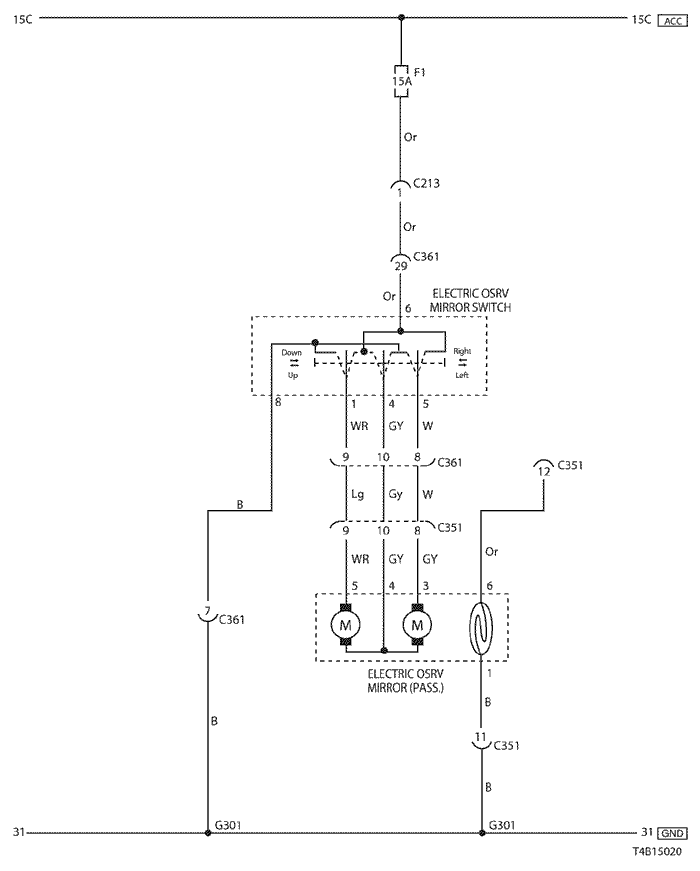

1) passenger electric control
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| G102 |
Front |
Behind Left Head Lamp |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

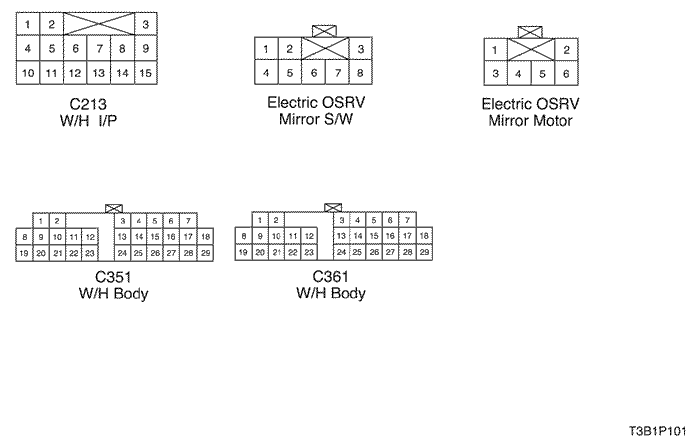

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

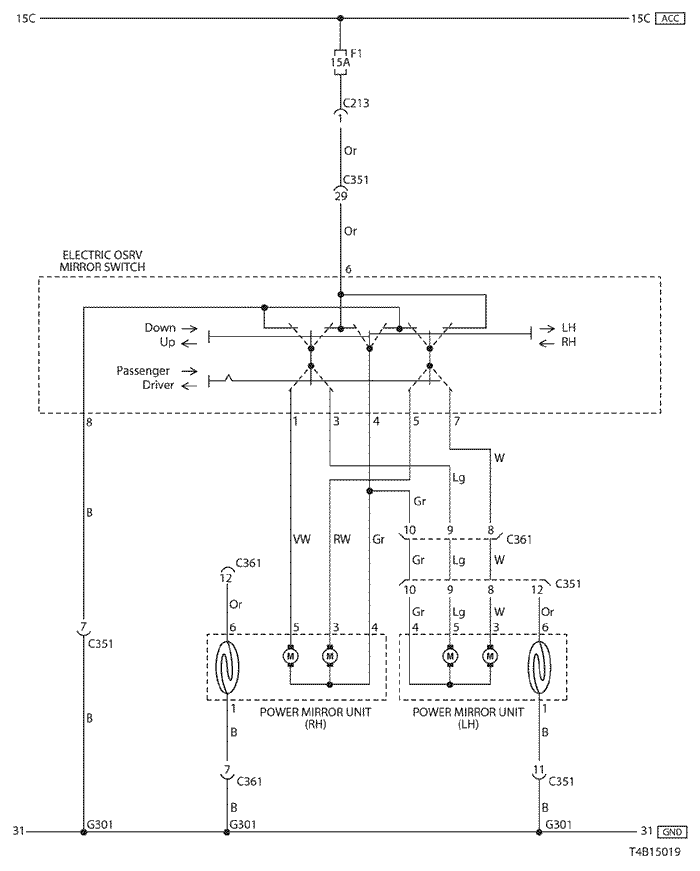

2) driver & passenger electric control
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| G102 |
Front |
Behind Left Head Lamp |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
