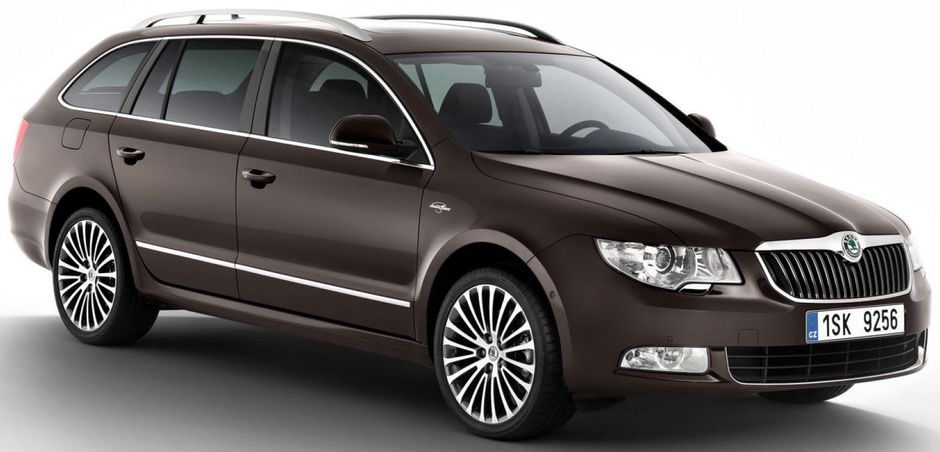

Škoda Superb Combi B6 Mark II общая информация (Шкода Суперб Б6 2014)

Škoda Superb Combi B6 Mark II (Шкода Суперб Б6 2014)

Вводная информация
Данные, указанные в официальной технической документации автомобиля, имеют приоритет перед данными, содержащимися в руководстве по эксплуатации. Информацию о типе двигателя, установленного в Вашем автомобиле, Вы можете узнать из технического паспорта или запросить в авторизованном сервисном центре ŠKODA. Приведены тягово-динамические характеристики, измеренные без негативного влияния со стороны некоторого оборудования, например, климатической установки.
Заводская табличка
Указанная снаряжённая масса является лишь ориентировочным показателем. Значение соответствует приблизительно варианту базовой комплектации без дополнительного оборудования и аксессуаров. Снаряжённая масса включает 75 кг для учёта массы водителя и массу топливного бака, заполненного на 90 %. Зная разницу между разрешённой максимальной массой и снаряжённой массой, можно вычислить массу полезной нагрузки. Нагрузка складывается из следующих масс: пассажиры, весь багаж и все остальные перевозимые грузы, груз на крыше, включая систему транспортировки багажа на крыше, нагрузка на шаровую головку тягово-сцепного устройства при эксплуатации с прицепом (макс. 80 кг). На заводской табличке приведены следующие данные » илл. 197:
Максимально допустимая общая масса
Максимально допустимая масса автопоезда (а/м и прицеп) Максимальная нагрузка на переднюю ось Максимальная нагрузка на заднюю ось Заводская табличка находится в нижней области стойки между передней и задней дверью со стороны водителя. ВНИМАНИЕ Запрещается превышать максимальную разрешенную полную массу - опасность аварии и повреждения а/м!
Маркировка автомобиля Илл. 198
Табличка с данными а/м Табличка с данными а/м Табличка с данными автомобиля » илл. 198 находится на полу багажного отсека и вклеена в сервисную книжку. Табличка содержит следующие данные: Идентификационный номер автомобиля (VIN) Модель автомобиля. Буквенное обозначение коробки передач / код краски / код комплектации салона / мощность двигателя / буквенное обозначение двигателя Частичное описание а/м. 7GG, 7MB, 7MG - автомобили с сажевым фильтром » стр. 25.

Идентификационный номер автомобиля (VIN)
Идентификационный номер автомобиля – VIN (номер кузова) выбит на правой чашке амортизатора в моторном отсеке. Этот номер имеется также на табличке в нижнем левом углу под ветровым стеклом (вместе со штрих-кодом VIN). Номер двигателя Номер двигателя выбит на блоке цилиндров. Наклейка на крышке лючка топливного бака Эти наклейки находятся на внутренней стороне лючка топливного бака. Они содержат следующие данные: тип используемого топлива, › Размер шин, Значения давления для шин.
Расход топлива в соответствии с рекомендациями ECE и директивами EU В зависимости от объёма дополнительного оборудования, стиля вождения, дорожной обстановки, погодных факторов и состояния автомобиля расход топлива на практике может отличаться от указанных величин. Городской цикл Замеры в городском цикле начинаются с пуска холодного двигателя. В заключение выполняется симуляция движения в городском режиме. Загородный режим В загородном режиме автомобиль, в соответствии с ежедневным использованием, многократно ускоряется и тормозит на всех скоростях. При этом скорость движения изменяется в пределах от 0 до 120 км/ч. Смешанный цикл Для расчёта расхода топлива в смешанном цикле 37 % отдаётся городскому режиму движения, а 63 % — загородному.

Технические характеристики
Габаритные размеры (в мм)
Длина: 4838/4849
Ширина: 1817
Ширина Вкл. зеркала: 2009
Высота: 1462/1482/1447
Дорожный просвет: 139/158/123
База: 2761
Колея передних/задних колес: 1545/1518 1537/1510 1545/1517
1,4 л/92 кВт TSI - Евро 5
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
92/5000 200/1500-4000 4/1390
Тягово-динамические характеристики Superb MG6 Combi MG6
Максимальная скорость (км/ч) 201/204a) 199/202a)
Разгон от 0 до 100 км/ч (с) 10,5/10,6a) 10,6/10,7a)
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 9,0/7,8a) 9,0/7,8a)
Загородный режим 5,4/4,9a) 5,6/5,1a)
Смешанный цикл 6,8/5,9a) 6,9/6,1a)
Выброс CO2 в смешанном цикле 157/139a) 159/141a) Масса (кг)
Максимально допустимая общая масса 2040/2040b) /2045a) 2062/2062b) /2067a)
Снаряжённая масса 1477/1477b) /1482a) 1499/1499b) /1504a)
Допустимая буксируемая масса, прицеп с собственной тормозной системой 1400c) /1500d)
Допустимая буксируемая масса, прицеп без тормозной системы 730/740a) 740/750 a)
Двигатель 1,8 л/112 кВт TSI - Евро 5 / Евро 4 / Евро 2 / (BS4)
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
112/4300 - 6200 250/1500 - 4200 4/1798
Тягово-динамические характеристики Superb MG6 Superb AG6 Superb MG6 4x4 Combi MG6 COMBI АКП6 Combi MG6 4x4
Максимальная скорость (км/ч) 216 212 213 214 210 211
Разгон от 0 до 100 км/ч (с) 8,9 9,4 9,0 9,0 9,5 9,1
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 9,4 11,2 10,6 9,5 11,4 10,7
Загородный режим 5,9 6,4 6,6 6,0 6,4 6,7
Смешанный цикл 7,2 8,1 8,1 7,3 8,2 8,2
Выброс CO2 в смешанном цикле 169 189 189 171 191 191
Масса (кг)
Максимально допустимая общая масса 2074 2092 2165 2096 2114 2187
Снаряжённая масса 1511 1529 1602 1533 1551 1624
Допустимая буксируемая масса, прицеп с собственной тормозной системой
1500a) /1700b) 1600a) /1800b) 1500a) /1700b) 1600a) /1800b)
Допустимая буксируемая масса, прицеп без тормозной системы 750
1,8 л/118 кВт TSI - Евро 5
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
118/4500 - 6200 250/1500 - 4500 4/1798
Тягово-динамические характеристики Superb MG6 Superb DSG7 Superb MG6 4x4 Combi MG6 Combi DSG7 Combi MG6 4x4
Максимальная скорость (км/ч) 220 220 217 218 218 215
Разгон от 0 до 100 км/ч (с) 8,6 8,5 8,7 8,7 8,6 8,8
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 9,4 9,4 10,6 9,5 9,5 10,7
Загородный режим 5,9 5,7 6,6 6,0 5,9 6,7
Смешанный цикл 7,2 7,1 8,1 7,3 7,3 8,2
Выброс CO2 в смешанном цикле 169 168 189 171 170 191
Масса (кг)
Максимально допустимая общая масса 2074 2086 2165 2096 2108 2187
Снаряжённая масса 1511 1523 1602 1533 1545 1624
Допустимая буксируемая масса, прицеп с собственной тормозной системой
1500a) /1700b) 1600a) /1800b) 1500a) /1700b) 1600a) /1800b)
Допустимая буксируемая масса, прицеп без тормозной системы 750
Двигатель TSI 2,0 л/147 кВт - Евро 5
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
147/5100 - 6000 280/1700 - 5000 4/1984
Тягово-динамические характеристики Superb DSG6 Combi DSG6
Максимальная скорость (км/ч) 236 234
Разгон от 0 до 100 км/ч (с) 7,8 7,9
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 10,6 10,7
Загородный режим 6,3 6,4
Смешанный цикл 7,9 8,0
Выброс CO2 в смешанном цикле 178 180
Масса (кг)
Максимально допустимая общая масса 2118 2140
Снаряжённая масса 1555 1577
Допустимая буксируемая масса, прицеп с собственной тормозной системой 1600a) /1800b)
Допустимая буксируемая масса, прицеп без тормозной системы 750
Двигатель FSI 3,6 л/191 кВт - Евро 5 / Евро 2 / (BS4)
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
191/6000 350/2500 - 5000 6/3597
Тягово-динамические характеристики Superb DSG6 4x4 Combi DSG6 4x4
Максимальная скорость (км/ч) 250 247
Разгон от 0 до 100 км/ч (с) 6,5 6,6
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 14,7/16,4a) 14,4
Загородный режим 7,4/8,2a) 7,8
Смешанный цикл 10,1/11,2a) 10,2
Выброс CO2 в смешанном цикле 235/261a) 237
Масса (кг)
Максимально допустимая общая масса 2275 2297/2291b)
Снаряжённая масса 1714 1736
Допустимая буксируемая масса, прицеп с собственной тормозной системой 2000
Допустимая буксируемая масса, прицеп без тормозной системы 750
Двигатель 1,6 л/77 кВт TDI CR - Евро 5
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
77/4400 250/1500 - 2500 4/1598
Тягово-динамические характеристики Superb MG5 Superb MG5 GreenLine Combi MG5 Combi MG5 GreenLine
Максимальная скорость (км/ч) 189 192 187 190
Разгон от 0 до 100 км/ч (с) 12,5 12,5 12,6 12,6
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 6,2/6,0a) 5,4 6,3/6,1a) 5,4
Загородный режим 4,4/4,1a) 3,8 4,6/4,2a) 3,8
Смешанный цикл 5,0/4,8a) 4,4 5,2/4,9a) 4,4
Выброс CO2 в смешанном цикле 130/124a) 114 133/126a) 114
Масса (кг)
Максимально допустимая общая масса 2080 2087 2102 2109
Снаряжённая масса 1517 1524 1539 1546
Допустимая буксируемая масса, прицеп с собственной тормозной системой
1500b) /1700c)
Допустимая буксируемая масса, прицеп без тормозной системы 750
Двигатель TDI CR DPF 2,0 л/103 кВт - Евро 5, (Евро 4 / BS 4)
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
103/4200 320/1750-2500 4/1968
Тягово-динамические характеристики Superb MG6 Superb DSG6
Superb DSG6 4x4
Combi MG6 Combi DSG6 Combi DSG6 4x4
Максимальная скорость (км/ч) 208/211a) 206 204 205/209a) 203 201
Разгон от 0 до 100 км/ч (с) 10,1 10,2 10,7 10,2 10,3 10,8
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 6,9/6,1a) 7,5 7,8 6,9/6,1a) 7,7/7,5b) 7,8
Загородный режим 4,6/4,2a) 5,0 5,2 4,7/4,2a) 5,1/5,0b) 5,5
Смешанный цикл 5,4/4,9a) 5,9 6,2 5,5/4,9a) 6,0/5,9b) 6,3
Выброс CO2 в смешанном цикле 143/128a) 154 162 145/128a) 158/154b) 166
Масса (кг)
Максимально допустимая общая масса 2110/2114a) 2132 2208 2132/2136a) 2154 2230
Снаряжённая масса 1547/1551a) 1569 1645 1569/1573a) 1591 1667
Допустимая буксируемая масса, прицеп с собственной тормозной системой
1800 2000 1800 2000
Допустимая буксируемая масса, прицеп без тормозной системы 750
Двигатель TDI CR DPF 2,0 л/125 кВт - Евро 5
Мощность (кВт / при об/мин) Максимальный крутящий момент (Нм при об/мин) Число цилиндров / Рабочий объём (см3)
125/4200 350/1750-2500 4/1968
Тягово-динамические характеристики Superb MG6 Superb DSG6
Superb MG6
4x4
Combi MG6 Combi DSG6 Combi MG6 4x4
Максимальная скорость (км/ч) 222 220 219 220 218 217
Разгон от 0 до 100 км/ч (с) 8,8 8,8 9,0 8,9 8,9 9,1
Расход топлива (л/100 км) и выброс CO2 (в г/км)
Городской цикл 7,5 7,6 8,0 7,5 7,5 8,0
Загородный режим 4,7 5,1 5,2 4,8 5,2 5,3
Смешанный цикл 5,7 6,0 6,2 5,8 6,1 6,3
Выброс CO2 в смешанном цикле 149 157 163 151 159 165
Масса (кг)
Максимально допустимая общая масса 2118 2135 2195 2140 2157 2217
Снаряжённая масса 1555 1572 1632 1577 1594 1654
Допустимая буксируемая масса, прицеп с собственной тормозной системой
1800 2000 1800 2000
Допустимая буксируемая масса, прицеп без тормозной системы
750 750 750 750
Многоцелевые автомобили
Масса (кг)
Двигатель Максимально допустимая общая масса
1,4 л/92 кВт TSI
MG6 MG6
2042 2047a)
1,8 л/118 кВт TSI
MG6 DSG7 4x4 MG6
2076 2088 2167
2,0 л/147 кВт FSI
DSG6
2120
3,6 л/191 кВт FSI
4x4 DSG6
2277
1,6 л/77 кВт TDI CR
MG5 MG5
2082 2089b)
2,0 л/103 кВт TDI CR
MG6 DSG6 MG6 4x4 DSG6
2112 2134 2116a) 2210
2,0 л/125 кВт TDI CR
MG6 DSG6 4x4 MG6
2120 2137 2197

Базовая комплектация:
Ambition
• 2-зонный климат-контроль Climatronic
• Электронная система курсовой устойчивости (ESP) (кроме 1.8 МКПП)
• Фронтальные подушка безопасности водителя и переднего пассажира
• Передние боковые подушки безопасности
• Многофункциональный дисплей Maxi Dot
• 3-спицевое кожаное рулевое колесо
• Задние светодиодные фонари
• Подогрев передних сидений
• Передние противотуманные фары с функцией Corner (функция освещения поворотов)
• Передние и задние электростеклоподъемники
• Передний центральный подлокотник Jumbo box
• Ассистент подъема в гору (кроме 1.8 МКПП и Elegance Plus)
• Легкосплавные диски 7J х 16’’ Helix
• Подвеска для плохих дорог
• Радио Swing 2DIN, CD, MP3, 8 динамиков
• Боковые хромированные защитные молдинги
• Боковые электрозеркала с обогревом и электро складыванием
• Датчик дождя
• Вещевые отделения сзади / зонт
• Декоративные накладки на передних и задних дверных порогах
• Заднее сиденье делимое складное, задний центральный подлокотник с подстаканником
• Задние брызговики
• Запасное колесо на стальном диске, домкрат, баллонный ключ
• Декоративные вставки под металл
• Индикатор не пристегнутого ремня безопасности водителя
• Индикатор уровня омывающей жидкости
• Исполнение для курящих
• Косметические зеркала с подсветкой, в козырьках водителя и пассажира
• Крепление для детского кресла на заднем сиденье
• Очечник
• Пакет Chrom (хромированные элементы деталей интерьера)
• Подсветка для ног спереди
• Поясничная опора в спинке сиденья водителя и пассажира, с механической регулировкой
• Рейлинги на крыше черного цвета
• Розетка 12В в багажном отделении
• Ручная регулировка высоты сиденья водителя и переднего пассажира
• Система Light Assistant (Coming Home, Leaving Home)
• Форсунки омывателя лобового стекла с обогревом
• Центральный замок с дистанционным управлением
• Ящик под сиденьем переднего пассажира
Elegance (аналогично Ambition со следующими отличиями)
• Биксеноновые фары AFS II со светодиодными ходовыми огнями и омывателем фар
• Радио Bolero 2DIN со встроенным CD-чейнджером (6 CD), MP3, 8 динамиков, Aux-In
• Боковые зеркала с подсветкой пространства и функцией памяти
• Задний парктроник
• Круиз-контроль
• Многофункциональное 4-спицевое кожаное рулевое колесо с управлением радио
• Подогрев задних сидений
• Сиденье водителя с электроприводом и функцией памяти
• Поясничная опора в спинке сиденья водителя, с электрорегулировкой
• Индикатор давления в шинах
• Подсветка для ног сзади
• Рейлинги на крыше серебристого цвета
• Солнцезащитные механические шторки для задних боковых окон
• Устройство для фиксации багажа в багажном отделении
Elegance Plus (аналогично Elegance со следующими отличиями)
• Салон Emory (кожа / искусственная кожа / Alcantara)
• Keyless-Entry (система доступа в автомобиль без ключа, центральный замок)
• Панорамная крыша с электроприводом
• Задние боковые подушки безопасности, шторки безопасности на весь салон
• Многофункциональное 3-спицевое кожаное рулевое колесо с управлением радио, телефоном и DSG
• MDI - разъем для подключения Media-устройств
• Электропривод открытия/закрытия крышки багажника
• Индикатор не пристегнутого ремня безопасности переднего пассажира
• Легкосплавные диски 7,5J x 17’’ Twister + докатка (для 3.6)
• Подушка безопасности для защиты коленей водителя
• Фронтальная подушка безопасности переднего пассажира с возможностью отключения
• Стандартная подвеска (для 3.6)
• Подготовка под установку телефона GSM II с Bluetooth
• Противоугонная сигнализация с датчиком объема салона, датчиком крена и автономной сиреной
• Тонировка задних стекол
• Трансформируемый пол багажного отделения

Skoda Superb Combi B6 2014 салонГабаритные размеры Шкода Суперб Б6 комби (dimensions Skoda Superb Combi B6)

Основные технические характеристики (General technical specifications) Skoda Superb Combi B6 2014 с мотором 2.0 литра универсал (combi)

Цены, в рублях по состоянию на 23 декабря 2014
Комплектация 1.8 TSI 152 л.с. МКПП-6 1.8 TSI 152 л.с. DSG-7 2.0 TSI 200 л.с. DSG-6 3.6 TSI 260 л.с. DSG-6 4x4 2.0 TDI 140 л.с. DSG-6
Ambition 1 289 000 1 354 000 - - -
Elegance - 1 456 000 - - -
Elegance Plus - - 1 639 000 2 078 000 1 541 000
Laurin & Klement - - 1 809 000 2 208 000 1 711 000
Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4833
2 Ширина (без/с зеркалами) / Width 1817/2009
3 Высота (загружен/пустой) / Height 1511 - (стандарт и 4x4); 1529 - с пакетом для плохих дорог; 1497 - со спортивной подвеской
4 Колёсная база / Wheelbase 2761
5 Дорожный просвет (клиренс) / Ground clearance 141 - стандарт (140 - 4x4); 159 - с пакетом для плохих дорог; 127 - со спортивной подвеской; 91 - при полной массе у всех (97 - 4x4)
6 Снаряжённая масса / Total (curb) weight 1562
Полная масса / Gross (max.) weight 2125
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, EA888, CCZA
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 82.5 мм
10 Ход поршня / Stroke 92.8 мм
11 Объём / Engine displacement 1984 см³
12 Система питания / Fuel supply, Aspiration Непосредственный впрыск топлива TSI
Турбонаддув и охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 9.6:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 147 кВт (200 л.с.) при 5100-6000 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 280 Нм при 1700-5000 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Два соосных мокрых многодисковых сцепления с электрогидравлическим приводом
17 КПП / Transmission type Роботизированная шестиступенчатая DSG6
Полную актуальную информацию о ценах и комплектациях можно получить в дилерских центрах ŠKODA в России.
Производитель сохраняет за собой право вносить любые изменения технических характеристик и оснащения отдельных комплектаций.

О Книге

  • Название: Škoda Superb B6 2012 Руководство по эксплуатации
  • Бензиновые двигатели: CAXC 1.4 л TSI (1390 см³) 125 л.с./92 кВт, CDAB/CDAA 1.8 л TSI (1798 см³) 152-160 л.с./112-118 кВт, CCZA 2.0 л TSI (1984 см³) 200 л.с./147 кВт, CDVA 3.6 л FSI (3597 см³) 260 л.с./191 кВт и дизельными CAYC 1.6 л TDI CR (1598 см³) 105 л.с./77 кВт, CBAB/CBBB 2.0 л TDI CR (1968 см³) 140-170 л.с./103-125 кВт
  • Выпуск с 2008 года
  • Серия: «Owner Guide»
  • Год издания: май 2012
  • Автор: Коллектив авторов
  • Издательство: «ŠKODA AUTO a.s.»
  • Формат: PDF
  • Страниц в книге: 261
  • Размер: 29.78 МБ
  • Язык: Русский
  • Количество электросхем: 0

Skoda Superb B6 (Typ 3T платформа PQ46 издание май 2012) руководство по эксплуатации


Поиск по сайту

Карта Сайта
Скачать с DepositFiles Skoda Superb B6 Инструкция пользователя, объём файла - 29.78 МБ
