Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе. Процедура сброса высокого напряжения выполняет следующие задачи:
| • | Определяет, каким образом отключается высокое напряжение. |
| • | Определяет, каким образом определяется наличие высокого напряжения. |
| • | Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе. |
Предварительные процедуры
- Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
- Снимите задний защитный подкрылок левой передней колесной арки. См. Замена заднего защитного подкрылка передней колесной арки .
- Отсоедините конец троса от привода дверцы зарядного порта.
- С помощью острогубцев сожмите сзади выступы фиксаторов, чтобы отсоединить фиксатор жгута проводов привода дверцы зарядного порта от кромки крыла автомобиля.
- Отсоедините электрический разъем выключателя индикатора приоткрытой дверцы зарядного порта.
- Снимите дверцу зарядного порта. См. Замена дверцы зарядного порта .
- Снимите рамку корпуса зарядного порта. См. Замена рамки корпуса зарядного порта .
|

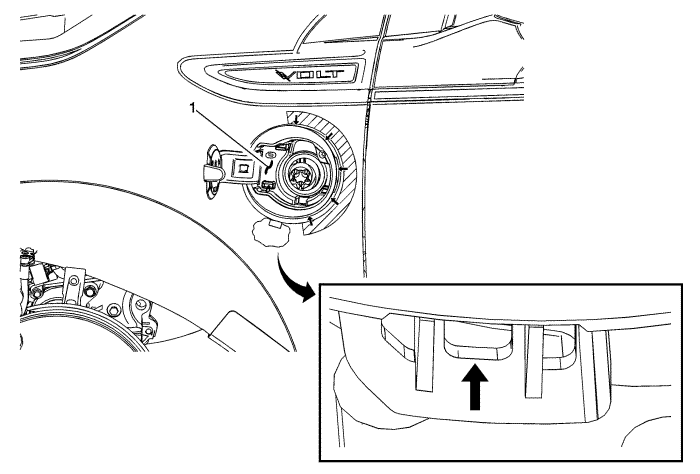

1
| Корпус зарядного порта в сборе
Осторожно: См. Внимание Снятие декоративной наружной эмблемы во введении.
Процедура
- С внутренней стороны крыла автомобиля освободите нижний выступ корпуса зарядного порта в сборе.
- Нажмите на корпус в сборе в направлении наружу.
- С помощью пластмассовой палочки для снятия декоративных рамок в местах, показанных стрелками, осторожно подденьте и потяните наружу заднюю кромку корпуса.
- Поверните заднюю кромку корпуса вперед, и вытяните корпус вместе с уплотнением из усиливающего среднего кронштейна переднего крыла автомобиля.
- Снимите корпус зарядного порта в сборе вместе с электрическим жгутом проводов выключателя индикатора приоткрытой дверцы зарядного порта в сборе и тросом привода дверцы зарядного порта в сборе.
- Переместите выключатель индикатора приоткрытой дверцы зарядного порта в сборе. См. Замена выключателя индикатора приоткрытой дверцы зарядного порта .
- Переставьте трос привода дверцы зарядного порта. См. Замена троса привода дверцы зарядного порта .
Примечание: Во время окончательной сборки корпуса зарядного порта в усиливающий средний кронштейн переднего крыла автомобиля не забудьте вновь вставить уплотнение корпуса зарядного порта по всей окружности гнезда зарядного порта. С помощью неострого инструмента, например, округлого пластмассового инструмента для снятия декоративных панелей, вставьте уплотнение по окружности гнезда зарядного порта. |
