Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Предварительные процедуры

1. С помощью электрического сигнала освободите и откройте дверцу зарядного порта.
2. Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.

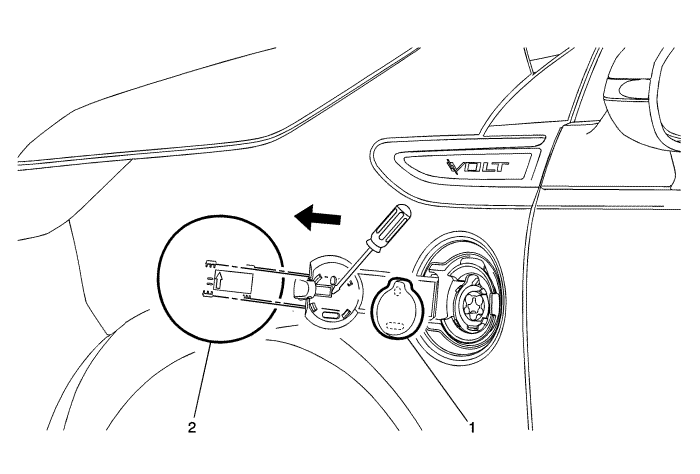

1

Уплотнение дверцы зарядного проема

Процедура

Одной рукой удерживайте дверцу зарядного проема, а другой вытяните уплотнение изнутри поворотной петли дверцы, чтобы снять уплотнение.

2

Дверца зарядного порта

Процедура

1. Используя отвертку с плоским лезвием, немного приподнимите выступ посередине поворотной петли, чтобы освободить дверцу от поворотной петли в сборе.
2. Сдвиньте дверцу наружу в сторону от поворотной петли и снимите ее.
