Информация по обслуживанию

2.	Снимите натяжитель цепи насоса охлаждающей жидкости и цепи управления уравновешивающего вала. См. Замена натяжителя цепи насоса охлаждающей жидкости и уравновешивающего вала

3.	Снимите верхнюю направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена направляющей цепи балансира - верхней

4.	Снимите нижнюю направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена направляющей цепи балансира - нижней

5.	Снимите регулируемую направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена регулируемой направляющей цепи балансира

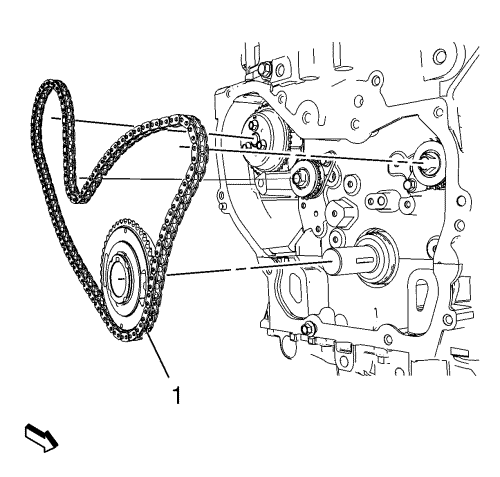

6.	Снимите натяжитель цепи насоса охлаждающей жидкости и уравновешивающего вала со звездочкой (1).

Примечание: Проверить, что коленчатый вал двигателя все еще располагается в верхней мертвой точке рабочего хода поршня в цилиндре 1.

1.	Установить натяжитель цепи насоса охлаждающей жидкости и уравновешивающего вала, а также звездочку коленчатого вала (1).

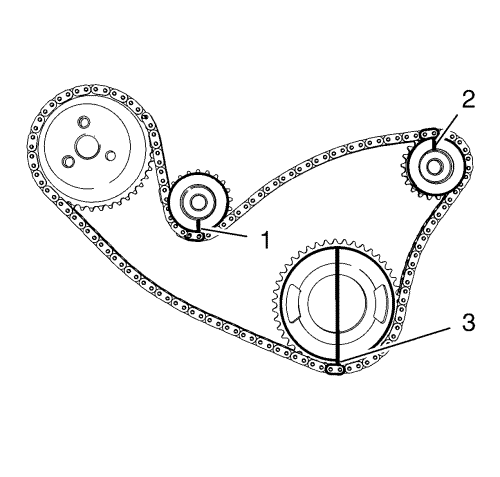

2.	Выполнить следующее, чтобы совместить звенья со звездочками:

2.1

Убедиться в том, что отметка фазы газораспределения на уравновешивающем вале со стороны выпуска находится в положении 6 часов, а на уравновешивающем вале со стороны впуска в положении 12 часов.

2.2

Установить приводную цепь уравновешивающего вала, совместив цветные звенья с отметками на ведущих звёздочках уравновешивающего и коленчатого вала. На цепи имеются 3 цветных звена. 2 звена одинакового цвета, а 1 звено имеет уникальный цвет.

2.3

Поместить цветное звено, чтобы оно было совмещено с отметкой газораспределения на звездочке уравновешивающего вала со стороны впуска (2).

2.4

Следуя по цепи по часовой стрелке, совместить первое цветное звено с отметкой газораспределения на звездочке коленвала - примерно в положении 6 часов звездочки кривошипа (3).

2.5

Поместить цепь механизма газораспределения на звездочку водяного насоса. Отметка фазы газораспределения отсутствует.

2.6

Совместить соответствующее цветное звено с отметкой газораспределения на звездочке уравновешивающего вала со стороны выпуска (1).

3.	Установить нижнюю направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена направляющей цепи балансира - нижней

4.	Установить верхнюю направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена направляющей цепи балансира - верхней

5.	Установить регулируемую направляющую цепи насоса охлаждающей жидкости и уравновешивающего вала. См. Замена регулируемой направляющей цепи балансира

6.	Установите натяжитель цепи насоса охлаждающей жидкости и цепи управления уравновешивающего вала. См. Замена натяжителя цепи насоса охлаждающей жидкости и уравновешивающего вала

Замена цепи насоса охлаждающей жидкости и уравновешивающего вала

Процедура демонтажа

Процедура установки
