Orlando |
||||||||
|
|
|
|||||||
| • | en-45059 Измеритель угла |
| • | en-48953 Стопорный инструмент для привода распредвала |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Демонтировать привод регулирования фазы выпускного распредвала. См. Замена исполнительное устройство регулировки положения выпускного распределительного вала |
| 2. | Демонтировать привод регулирования фазы впускного распредвала. См. Замена исполнительное устройство регулировки положения впускного распределительного вала |
| 3. | Снять регулируемую направляющую приводной цепи ГРМ . См. Замена регулируемой направляющей цепи управления ГРМ |
| 4. | Снимите направляющую цепи привода ГРМ. См. Замена направляющей цепи ГРМ |
| 5. | Снять масляную форсунку приводной цепи ГРМ. См. Замена масляной форсунки цепи ГРМ |
| Примечание: Обратите внимание на ключ коленчатого вала (2). |
| 6. | Снять звездочку цепи ГРМ коленчатого вала (2). |
| 7. | Снять приводную цепь ГРМ (1) вверх. |
| 1. | Установить приводную цепь ГРМ (1). |
| Примечание: Убедиться в том, что звездочка коленчатого вала (3) подходит к ключу коленчатого вала (2). |
| 2. | Установить звездочку коленчатого вала (3) на коленчатый вал. |
| 3. | Установить выпускной распредвал в показанное положение (1). |
| 4. | Установить впускной распредвал в показанное положение (2). |
| 5. | Убедиться в том, что коленчатый вал настроен на верхнюю мертвую точку рабочего хода поршня цилиндра 1, при необходимости исправить. |
| 6. | Пропустить цепь привода ГРМ вокруг звездочки коленвала, при этом следует совместить первое из звеньев одинакового цвета с отметкой фазы газораспределения на звездочке коленвала, которая должна находиться примерно в положении 5часов (1). |
| 7. | Убедиться в том, что штанга (2) находится в центре укладки цепи управления (1). |

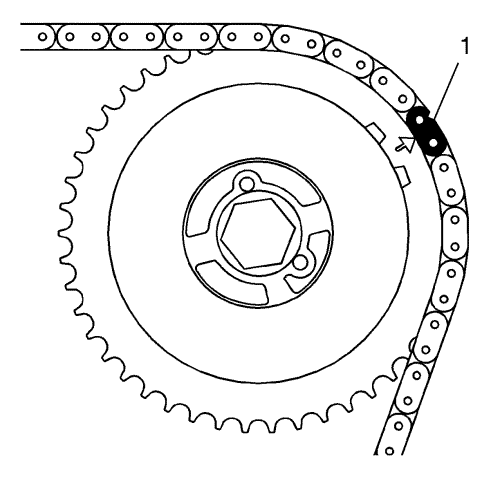

| 8. | Установить привод регулирования фазы впускного распредвала на распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. Убедиться в том, что цветное звено находится у отметки на приводе регулирования фаз газораспределения распределительного вала (1). |
| 9. | Вращать впускной распредвал с помощью открытого гаечного ключа (1) для установки исполнительного элемента выпускного распредвала на отмеченные точки. |
| 10. | Установить НОВЫЙ болт (1) привода регулирования фаз газораспределения впускного распредвала на привод регулирования фаз газораспределения впускного распредвала (2) и затянуть его от руки. |
| 11. | Установить направляющую цепи газораспределительного механизма. См. Замена направляющей цепи ГРМ |
| 12. | Установить регулируемую направляющую цепи газораспределительного механизма. См. Замена регулируемой направляющей цепи управления ГРМ |
| 13. | Установить привод регулирования фазы выпускного распредвала на распредвал, одновременно устанавливая исполнительный орган на приводную цепь ГРМ. Убедиться в том, что цветное звено находится у отметки на приводе регулирования фаз газораспределения распределительного вала (1). |
| 14. | Вращать выпускной распредвал с помощью открытого гаечного ключа (1) для установки привода регулирования фаз газораспределения выпускного распредвала на отмеченные точки. |
| 15. | Установить НОВЫЙ болт (1) привода регулирования фаз газораспределения выпускного распредвала на привод регулирования фаз газораспределения выпускного распредвала (2) и затянуть его от руки. |
| 16. | Установите масляную форсунку приводной цепи ГРМ. См. Замена масляной форсунки цепи ГРМ |
| 17. | Еще раз убедиться в том, что отметки находятся на изображенных точках (1). |
| 18. | Установить стопорный инструмент en-48953 (1) на распределительные валы. |
| 19. | Завернуть болты стопорного инструмента en 48953 и затянуть их с моментом затяжки 10 n·m (89 фунт-дюйм). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 20. | Затянуть болт привода регулирования фаз газораспределения выпускного распредвала на первом этапе с моментом 30 n·m (22 фунт-футов). |
| 21. | Затянуть болт противовеса коленчатого вала дополнительно на угол 100 градусов, используя угломер en-45059 . |
| 22. | Затянуть болт привода регулирования фаз газораспределения впускного распредвала на первом этапе с моментом 30 n·m (22 фунт-футов). |
| 23. | Затянуть болт привода регулирования фаз газораспределения впускного распредвала дополнительно на угол 100 градусов, используя угломер en 45059 . |
| 24. | Снять стопорный инструмент en-48953 . |
| 25. | Повернуть коленчатый вал по часовой стрелке на болте противовеса коленчатого вала на 720 градусов и убедиться в том, что отметки по-прежнему совпадают. Если отметки не совпадают, повторить процедуру. |
| 26. | Установите вкладыш передней колесной ниши. См. Замена покрытия арки переднего колеса |
| 27. | Установить верхнюю направляющую цепи газораспределительного механизма. См. Замена направляющей цепи ГРМ - верхней |
| 28. | Установить 4 свечи зажигания. См. Замена свечи зажигания |
| 29. | Установить крышку распредвала. См. Крышка распределительного вала Замена |
