Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
| 2. | Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 3. | Снять модуль надувной подушки с рулевого колеса. См.Замена модуля подушки безопасности рулевого колеса . |
| 4. | Снять рулевое колесо. См. Замена рулевого колеса . |
| 5. | Снимите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 6. | Снимите нижнюю декоративную крышку рулевой колонки. См.Замена нижней декоративной крышки рулевой колонки . |
| 7. | Снять датчик углового положения рулевого колеса. См. Замена датчика угла поворота рулевого вала . |
| 8. | Снять обмотку модуля надувной подушки безопасности в рулевом колесе. См. Замена катушки надувной подушки безопасности на рулевом колесе . |
| 9. | Снять переключатель сигналов поворота. См. Замена переключателя указателей поворотов . |
| 10. | Снять переключатель стеклоочистителя и омывателя ветрового стекла. См. Замена переключателя очистителя и омывателя лобового стекла . |
| 11. | Снять кронштейн переключателя сигналов поворота. См. Замена скобы переключателя указателей поворотов. |
| 12. | Демонтировать корпус переключателя зажигания и пуска двигателя. См. Замена корпуса переключателя зажигания и пуска двигателя |
| 13. | Отсоедините все требуемые электрические разъемы. |
| Примечание: Установить соединительные накладки между кронштейном рычага наклона и основанием рулевой колонки во избежание развала рубашки рулевой колонки. Во время демонтажа и монтажа рулевой колонки рычаг наклона ДОЛЖЕН находиться в положении LOCK (FULL UP) для обеспечения прочности кронштейна рычага наклона. Также следует установить соединительные накладки вокруг рычага наклона и рубашки рулевой колонки, чтобы рычаг наклона оставался в положении LOCK. Не сгибать энергопоглащающие ленты рулевой колонки, расположенные на верхнем крепежном кронштейне рулевой колонки. |
| 14. | Установить соединительные накладки, как описано выше. |
| 15. | Снять и УДАЛИТЬ В ОТХОДЫ гайки (1) рулевой колонки. |
| 16. | Демонтируйте рулевую колонку (1). |

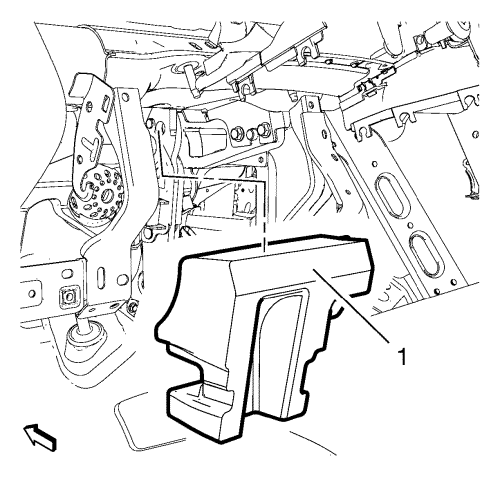

| 17. | При необходимости демонтировать изолятор рулевой колонки (1). |
| 1. | Установить изолятор рулевой колонки (1). |
Примечание:
|
| 2. | Установить рулевую колонку (1). |
|
Предупреждение:
См. Предупреждение о фиксаторе с затягиванием до предела текучести |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 3. | Установить НОВЫЕ гайки (1) рулевой колонки. Затянуть гайки рулевой колонки с моментом 22 n·m (16 фунт-футов) + 45°. |
| 4. | Снять соединительные накладки. |
| 5. | Подсоединить все требуемые электрические разъемы. |
| 6. | Установить корпус переключателя зажигания и пуска двигателя. См. Замена корпуса переключателя зажигания и пуска двигателя |
| 7. | Установить кронштейн переключателя сигналов поворота. См. Замена скобы переключателя указателей поворотов. |
| 8. | Установить переключатель стеклоочистителя и омывателя ветрового стекла. См. Замена переключателя очистителя и омывателя лобового стекла . |
| 9. | Установить переключатель сигналов поворота. См. Замена переключателя указателей поворотов . |
| 10. | Установить обмотку модуля надувной подушки безопасности в рулевом колесе. См. Замена катушки надувной подушки безопасности на рулевом колесе . |
| 11. | Установить датчик углового положения рулевого колеса. См. Замена датчика угла поворота рулевого вала . |
| 12. | Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки . |
| 13. | Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 14. | Установите рулевое колесо. См. Замена рулевого колеса . |
| 15. | Установить модуль надувной подушки безопасности в рулевом колесе. См. Замена модуля подушки безопасности рулевого колеса . |
| 16. | Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 17. | Установить нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
| 18. | Откалибровать датчик углового положения рулевого колеса. См. Калибровка модуля управления рулевого управления с усилителем . |
