Cruze

Замена двигателя - 1.4L LUJ - 6T40

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Отвернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки .
2. Откройте капот.
3. Восстановить хладагент. См. Восстановление и замена хладагента .
4. Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена .



5. Снять трубку для заполнения бачка с растворителем омывателя лобового стекла (1).



6. Снять крышку (1) блока предохранителей переднего отсека.



7. Слегка отвернуть 3 болта (1) блока предохранителей переднего отсека.
8. Освободить 4 фиксирующих зажима (2) и (3) блока предохранителей переднего отсека и немного приподнять блок.




Примечание: Разъемы жгутов проводов должны оставаться в нижней части (4) блока предохранителей переднего отсека.

9. Полностью отвернуть 3 болта (1) блока предохранителей переднего отсека, поднимая блок предохранителей переднего отсека до момента его снятия с 3 разъемов жгутов проводов (3), (5) и (6).



10. Отсоединить разъем (1) жгута проводов модуля управления двигателем (ECM) от нижней части блока предохранителей переднего отсека.
11. Отсоединить разъем (2) жгута проводов модуля управления двигателем (ECM) и освободить его из фиксирующего зажима (3).



12. Отвернуть 3 гайки (1) проводов заземления и отвести в сторону 3 провода заземления (2).
13. Освободить жгут проводов модуля управления двигателем (ECM) от кузова.
14. Освободить жгут проводов выключателя ламп заднего хода от кузова.
15. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
16. Снять облицовку переднего бампера. См. Замена облицовки переднего бампера .
17. Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска .
18. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
19. Отсоединить разъем жгута проводов модуля индикатора уровня охлаждающей жидкости. См. Модуль индикатора уровня охлаждающей жидкости двигателя Замена .
20. Освободить расширительный бачок радиатора. См. Уравнительный бак радиатора, замена .
21. Отложить расширительный бачок радиатора в сторону.
22. Отсоедините трос рычага-избирателя диапазона от автоматической коробки передач. См. Диапазон, замена тросика рычага селектора .
23. Снять выпускной и впускной шланги отопителя с перегородки. См. Замена впускного шланга отопителя и Замена выпускного шланга нагревателя .
24. Поместить под автомобиль емкость для сбора жидкости.




Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

25. Снять крышку (1) с трубы топливного распределителя топливных форсунок.



26. Сбросить давление топлива. Использовать манометр en-34730-91 (1).



27. Снять подающий топливопровод (4) с трубы топливного распределителя топливных форсунок.
28. Освободить подающий топливопровод из фиксирующего зажима (1).
29. Снять вентиляционный трубопровод топливного бака (2) с электромагнитного клапана продувки адсорбера системы улавливания паров бензина.
30. Освободите вентиляционный трубопровод топливного бака из фиксирующего зажима (1).
31. Установить на отверстия заглушки en-6015.
32. Отсоедините вакуумную трубку (3) тормозного усилителя от впускного коллектора.



33. Отвернуть гайку (3) нижнего шланга конденсатора.
34. Снять нижний шланг конденсатора (1) и уплотнительное кольцо (2).



35. Отвернуть гайку (1) шланга конденсатора и компрессора воздушного кондиционера от шланга испарителя воздушного кондиционера.
36. Снять шланг конденсатора и компрессора воздушного кондиционера (2), а также уплотнительное кольцо (3) от шланга испарителя воздушного кондиционера.
37. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
38. Снять брызговик переднего отсека. См. Замена брызговика переднего отделения .
39. С обеих сторон снять тяги вала верхнего стабилизатора с амортизаторов. См. Замена соединения вала стабилизатора .
40. Снять с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления с поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
41. Снять нижний передний рычаг подвески с поворотного кулака. См. Нижний рычаг регулировки, замена .
42. Отсоединить валы передних колес от колесных ступиц. См. Замена вала привода переднего колеса - Правая сторона и Замена вала привода переднего колеса - Левая сторона .
43. Отсоединить с обеих сторон датчики скорости вращения колес и вытащить их из зажимов на раме подвески.
44. Снять фиксаторы жгута проводов датчика скорости вращения колеса с рамы.



45. Отсоединить разъем (1) жгута проводов вентилятора охлаждения двигателя и вытащить его из зажимов на раме подвески (2).
46. Отсоединить разъем (3) жгута проводов электронной системы рулевого управления с сервоусилителем (EPS).
47. Отсоединить разъем главного жгута проводов от блока системы рулевого управления с сервоусилителем (EPS).

Примечание: Не путайте с трехходовым каталитическим нейтрализатором с подогревом.

48. Снять каталитический нейтрализатор. См. Каталитический нейтрализатор Замена .
49. Установите подпорку двигателя ch-49290; порядок сборки см. в прилагаемой инструкции.
50. Снимите подвеску двигателя. См. Замена подушки двигателя - правая .
51. Снимите опору коробки передач. См. Замена опоры подвески коробки передач - Левая сторона .
52. Выполнить сборку центрирующей рамы ch-49289; порядок сборки см. в прилагаемой инструкции.



53. Поднять подрамник ch-904 и центрирующую раму ch-49289 гидравлическим домкратом до касания рамы.




Примечание: Позиционные штифты (2, 3) центрирующей рамы ch-49289 ДОЛЖНЫ попасть в отверстия рамы трансмиссии.

54. Проверить, не требуется ли регулировка углов установки колес.

Сместите штыри (1) и попытайтесь ввести их в отверстия днища.

Если направляющие штифты вставить НЕВОЗМОЖНО, после установки рамы трансмиссии требуется выполнить Измерение соосности колес .





Примечание: Показан упрощенный рисунок. Агрегат двигателя с коробкой передач в сборе зафиксирован на раме подвески подпоркой двигателя. Опору для рамы подвески обеспечивает центрирующий переходник и подрамник.

55. Отвернуть передние болты (1) рамы.
56. Отвернуть задние болты (2) рамы.
57. Снимите элементы усиления рамы (3).
58. Используя гидравлический домкрат, осторожно опустить раму (4) подвески со снятым с автомобиля агрегатом двигателя с коробкой передач в сборе примерно на 7 см (2,76 дюйма).
59. Отвернуть 2 болта кронштейна крепления жгута проводов от блока электронной системы рулевого управления с сервоусилителем (EPS).
60. Снять 2 кронштейна крепления жгута проводов с блока электронной системы рулевого управления с сервоусилителем (EPS).
61. Используя гидравлический домкрат, осторожно снять раму подвески с агрегатом двигателя с коробкой передач в сборе с автомобиля.
62. Слить из коробки передач жидкость.
63. Отсоединить правый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Правая сторона .
64. Отсоединить левый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона .

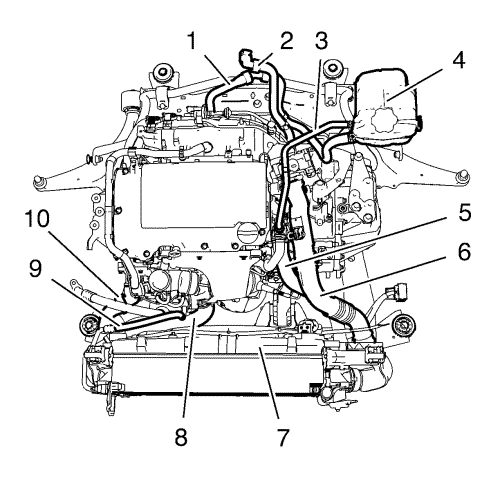

65. Отсоединить шланг отвода воздуха из системы охлаждения (3) от патрубка отвода жидкости.
66. Отсоединить подводящий шланг отопителя (1) от патрубка отвода жидкости.
67. Отсоединить отводящий шланг отопителя (2) от патрубка отвода жидкости.
68. Снимите расширительный бачок радиатора (4) вместе со шлангом удаления воздуха из охлаждающей жидкости двигателя и 2 шлангами нагревателя.
69. Снять шланг (9) конденсатора и компрессора воздушного кондиционера с конденсатора.
70. Снять подводящий шланг радиатора (10) с корпуса термостата охлаждающей жидкости двигателя.
71. Отсоедините возвратный шланг охлаждающей жидкости (5) от выходного патрубка радиатора.
72. Отсоединить подводящий воздушный шланг охладителя нагнетаемого воздуха (8) от турбонагнетателя.
73. Снимите выпускной воздушный шланг (6) охладителя нагнетаемого воздуха с корпуса дроссельной заслонки. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена .
74. Отсоединить выпускную трубку охладителя трансмиссионной жидкости от охладителя трансмиссионной жидкости. См. Замена впускной трубки охладителя трансмиссионной жидкости и Замена выпускной трубы охладителя трансмиссионной жидкости .
75. Снимите с рамы подвески узел радиатора с конденсатором (7).
76. Установить подходящий трос на 3 кронштейна для подъема двигателя.
77. Прикрепить к тросу подходящее грузоподъемное устройство для подъема двигателя.
78. Поднимать грузоподъемное устройство для подъема двигателя до тех пор, пока стальной трос не будет натянут.



79. Извлечь стяжной болт (1) передней опоры коробки передач.



80. Извлечь стяжной болт (1) крепления опоры кронштейна коробки передач к опоре.
81. Опустить и снять раму.
82. Отверните 3 болта преобразователя крутящего момента. См. Замена коробки передач .
83. Положить агрегат двигателя с коробкой передач в сборе на деревянный поддон.
84. Слегка отвернуть 8 болтов коробки передач и снять 6 болтов. См. Замена коробки передач .

Примечание: Требуется два механика.

85. Отвернуть 2 последних болта коробки передач и снять коробку передач.
86. Установите двигатель на подходящий стенд для двигателя.
87. Переоборудовать детали, если это необходимо. См. схему автомобиля в разобранном состоянии.

1. Снимите двигатель со стенда для двигателя.
2. Положить двигатель на деревянный поддон.

Примечание: Требуется два механика.

3. Установить коробку передач и завернуть 2 болта коробки передач.
4. Завернуть 6 болтов коробки передач.

Осторожно: См. Предупреждение о крепежных деталях во введении.

5. Затянуть 8 болтов коробки передач. См. Замена коробки передач .
6. Затянуть 3 болта гидротрансформатора. См. Замена коробки передач .
7. Установить подходящий трос на 3 кронштейна для подъема двигателя. Прикрепить к тросу подходящее грузоподъемное устройство для подъема двигателя. Поднять узел двигателя с коробкой передач и вытянуть подъемное устройство двигателя так, чтобы стальные тросы были слегка натянуты.
8. Поднять подрамник ch-904 и центрирующую раму ch-49289 гидравлическим домкратом до касания рамы.
9. Установить агрегат двигателя с коробкой передач в сборе на переднюю раму.



10. Завернуть сквозной болт (1) соединения подвесок заднего кронштейна коробки передач и затянуть его с моментом затяжки 100 Н·м (74 фунт фут).



11. Завернуть сквозной болт (1) крепления передней подвески коробки передач и затянуть его с моментом затяжки 100 Н·м (74 фунт фут).
12. Снять трос с 3 кронштейнов для подъема двигателя.
13. Установить на раму подвески радиатор с конденсатором в сборе.



14. Установить на раму подвески радиатор в сборе (7).
15. Установить выпускной воздушный шланг охладителя нагнетаемого воздуха (6) на корпус дроссельной заслонки. См. Выпускной пневмошланг охладителя нагнетаемого воздуха Замена .
16. Установите впускной воздушный шланг (8) охладителя нагнетаемого воздуха на турбокомпрессоре .
17. Подсоединить возвратный шланг охлаждающей жидкости (5) к выходному патрубку радиатора.
18. Подсоединить подводящий шланг радиатора (10) к корпусу термостата охлаждающей жидкости двигателя.
19. Подсоединить шланг (9) конденсатора и компрессора воздушного кондиционера к конденсатору. Затяните гайку шланга конденсатора моментом 19 Н·м (14 фунт фут).
20. Установите расширительный бачок радиатора (4) вместе со шлангом удаления воздуха из охлаждающей жидкости двигателя и 2 шлангами нагревателя.
21. Установите выпускной шланг (2) отопителя на выпускной патрубок охлаждающей жидкости.
22. Установите приемный шланг (1) отопителя на насос охлаждающей жидкости.
23. Подсоединить шланг отвода воздуха из системы охлаждения (3) к патрубку отвода жидкости.
24. Установите впускной и выпускной трубки охладителя трансмиссионной жидкости на охладитель трансмиссионной жидкости. См. Замена впускной трубки охладителя трансмиссионной жидкости и Замена выпускной трубы охладителя трансмиссионной жидкости .
25. Установите правый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Правая сторона .
26. Установите левый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Левая сторона .
27. Долейте трансмиссионную жидкость. См. Проверка состояния и уровня масла в коробке передач .




Примечание: Позиционные штифты (1) центрирующей рамы ch-49289 ДОЛЖНЫ быть выдвинуты, чтобы попасть в отверстия днища кузова.

28. Понять раму (1) с агрегатом двигателя с коробкой передач в сборе вверх к кузову автомобиля так, чтобы можно было прикрепить кронштейн жгута проводов к блоку электронной системы рулевого управления с сервоусилителем (EPS).
29. Установить кронштейн жгута проводов к блоку электронной системы рулевого управления с сервоусилителем (EPS).
30. Завернуть 2 болта кронштейна жгута проводов и затянуть их с моментом затяжки 9 Н·м (80 фунт дюйм).




Примечание: Показан упрощенный рисунок. Агрегат двигателя с коробкой передач в сборе зафиксирован на раме подвески подпоркой двигателя. Опору для рамы подвески обеспечивает центрирующий переходник и подрамник.

31. Установить раму (4).
32. Установите элементы усиления рамы (3).
33. Установить задние болты (2) рамы. Заворачивать ТОЛЬКО от руки.
34. Установить передние болты (3) рамы. Заворачивать ТОЛЬКО от руки.
35. Завернуть задние болты (2) рамы и затянуть их с моментом затяжки 160 Н·м (118 фунт фут).
36. Завернуть передние болты (1) рамы и затянуть их с моментом затяжки 160 Н·м (118 фунт фут).



37. Опустить центрирующую раму ch-49289 гидравлическим домкратом, чтобы его можно было снять.
38. Разобрать центрирующую раму ch-49289; порядок сборки см. в прилагаемой инструкции по установке.
39. Установить подвеску двигателя. См. Замена подушки двигателя - правая .
40. Установить опору коробки передач. См. Замена опоры подвески коробки передач - Левая сторона .
41. Снять опору двигателя ch-49290; порядок разборки см. в прилагаемой инструкции по монтажу.
42. Установить каталитический нейтрализатор. См. Каталитический нейтрализатор Замена .



43. Подсоединить разъем (1) жгута проводов вентилятора охлаждения двигателя и зафиксировать его в зажимах на раме подвески (2).
44. Подсоединить разъем (3) жгута проводов электронной системы рулевого управления с сервоусилителем (EPS).
45. Подсоединить разъем главного жгута проводов к блоку системы рулевого управления с сервоусилителем (EPS).
46. Установить фиксаторы жгута проводов датчика скорости вращения колеса на раму.
47. Подсоединить с обеих сторон датчики скорости вращения колес.
48. Подсоединить валы передних колес к колесным ступицам. См. Замена вала привода переднего колеса - Правая сторона .
49. Установить нижний передний рычаг подвески на поворотный кулак. См. Нижний рычаг регулировки, замена .
50. Установить с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления на поворотные кулаки. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
51. С обеих сторон установить тяги вала верхнего стабилизатора на амортизаторы. См. Замена соединения вала стабилизатора .
52. Установите брызговик переднего отсека. См. Замена брызговика переднего отделения .
53. Опустить автомобиль.




Примечание: Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера .

54. Подсоединить шланг конденсатора и компрессора воздушного кондиционера (2), а также уплотнительное кольцо (3) к шлангу испарителя воздушного кондиционера.
55. Завернуть гайку (1) шланга конденсатора и компрессора воздушного кондиционера и затянуть ее моментом затяжки 19 Н·м (14 фунт фут).




Примечание: Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера .

56. Подсоединить нижний шланг конденсатора (1) установить и уплотнительное кольцо (2).
57. Завернуть гайку (3) нижнего шланга конденсатора и затянуть ее с моментом затяжки 19 Н·м (14 фунт фут).
58. Снять заглушки en-6015.



59. Подсоединить трубку подвода топлива (4) к трубе топливного распределителя топливных форсунок.
60. Прикрепить трубку подвода топлива к фиксирующему зажиму (1).
61. Подсоединить вентиляционный трубопровод топливного бака (2) к электромагнитному клапану продувки адсорбера системы улавливания паров бензина.
62. Закрепить трубку дренажа топлива в фиксирующем зажиме (1).
63. Подсоединить вакуумную трубку (3) тормозного усилителя к впускному коллектору.



64. Установить крышку (1) трубы топливного распределителя топливных форсунок.
65. Присоединить выпускной и впускной шланги отопителя на перегородке моторного отсека. См. Замена впускного шланга отопителя и Замена выпускного шланга нагревателя .
66. Установите трос рычага-избирателя диапазона. См. Диапазон, замена тросика рычага селектора .
67. Прикрепить расширительный бачок радиатора. См. Уравнительный бак радиатора, замена .
68. Подсоединить разъем жгута проводов модуля индикатора уровня охлаждающей жидкости. См. Модуль индикатора уровня охлаждающей жидкости двигателя Замена .
69. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
70. Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска .
71. Установите переднюю облицовку бампера. См. Замена облицовки переднего бампера .
72. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .



73. Подсоединить разъем (1) жгута проводов модуля управления двигателем (ECM) к нижней части блока предохранителей переднего отсека.
74. Подсоединить разъем (2) жгута проводов модуля управления двигателем (ECM) и прикрепить его к фиксирующему зажиму (3).



75. Установить 3 жгута проводов (2).
76. Установить 3 гайки заземления (1) и затянуть их с моментом затяжки 9 Н·м (80 фунт дюйм).




Примечание: Убедиться, что 3 разъема жгутов проводов (3), (5) и (6) точно входят в блок предохранителей переднего отсека.

77. Установить блок предохранителей (2) переднего отсека на нижнюю часть (4) и слегка завернуть болты (1).



78. Прикрепить блок предохранителей переднего отсека к 4 фиксирующим зажимам (2) и (3).
79. Завернуть 3 болта (1) блока предохранителей переднего отсека и затянуть их с моментом затяжки 22 Н·м (16 фунт фут).



80. Установить крышку (1) блока предохранителей переднего отсека.



81. Установить наливную трубку (1) бачка для жидкости омывателя лобового стекла.
82. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
83. Слить и заправить в систему хладагент. См. Восстановление и замена хладагента .
84. Проверить уровень масла и при необходимости заправить СВЕЖЕЕ моторное масло.
85. Закройте капот.
86. Завернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки .

Поиск по сайту

Остались вопросы или пожелания? Пишите на почту: support@vnx.su
