Cruze

Замена турбонагнетателя

Специальный инструмент

en-49942 Удерживающий ключ

Эквивалентные местные инструменты см. Специальный инструмент .

1. Откройте капот.
2. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
4. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
5. Отсоединить трубку принудительной вентиляции картера от турбокомпрессора. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
6. Снять термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена .



7. Отсоединить разъем жгута проводов (1) электромагнитного регулирующего клапана перепускной заслонки турбокомпрессора и освободить из зажима (2) жгут проводов.



8. Отвернуть полый винт (4) подающего маслопровода турбонагнетателя.
9. Снять и УДАЛИТЬ В ОТХОДЫ 2 уплотнительных кольца (1) и (3).
10. Выкрутить болт (5) подающего маслопровода турбокомпрессора.

Примечание: Закройте отверстие для винта в турбокомпрессоре, чтобы не допустить его загрязнения.

11. Снять подающий маслопровод турбонагнетателя (2).
12. Ослабьте хомут и снимите возвратный шланг охлаждающей жидкости турбокомпрессора (6) с приемной трубки охладителя масла.
13. Вывернуть болт (7) возвратной трубки охлаждающей жидкости турбокомпрессора.
14. Снимите впускной воздушный шланг охладителя нагнетаемого воздуха с турбокомпрессора. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .

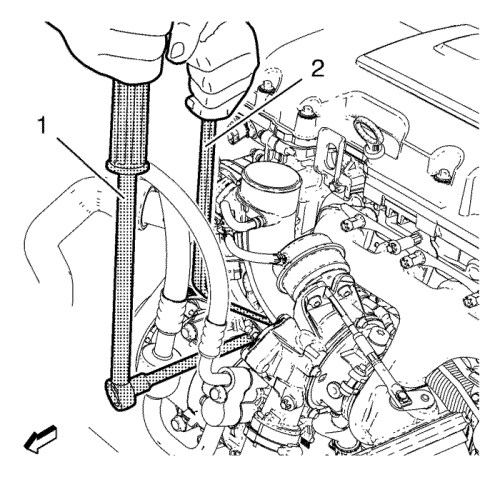

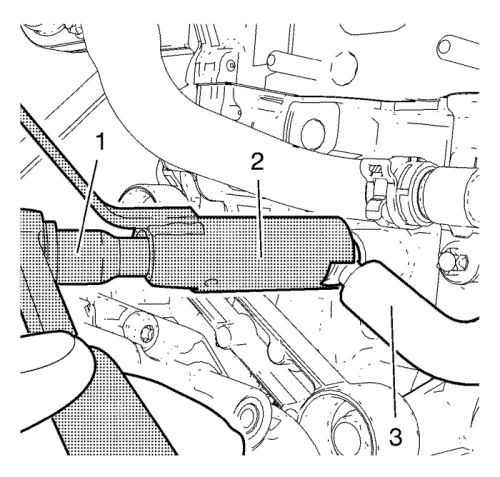

15. Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.




Примечание. Удерживающий ключen-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры отворачивания.

16. Слегка отвернуть полый винт питательной трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1).
17. Отвернуть полый винт трубопровода подачи охлаждающей жидкости турбонагнетателя.
18. Снять и УДАЛИТЬ В ОТХОДЫ 2 уплотнительных кольца.
19. Снимите трехходовой каталитический нейтрализатор с подогревом. См. Замена трехступенчатого каталитического нейтрализатора с подогревом .

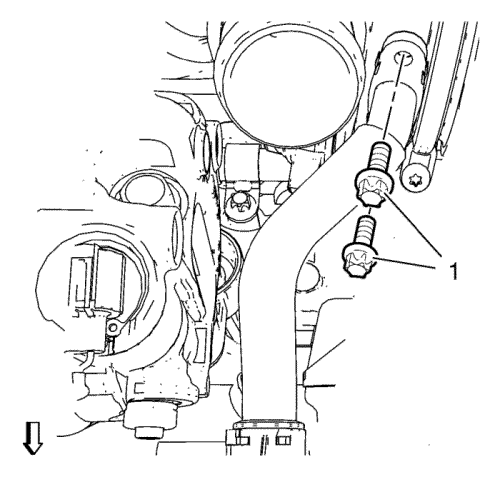

20. Отверните 2 болта (1) возвратного маслопровода от турбокомпрессора.
21. Снять возвратный маслопровод с турбокомпрессора.
22. Снять и УДАЛИТЬ В ОТХОДЫ уплотнение.

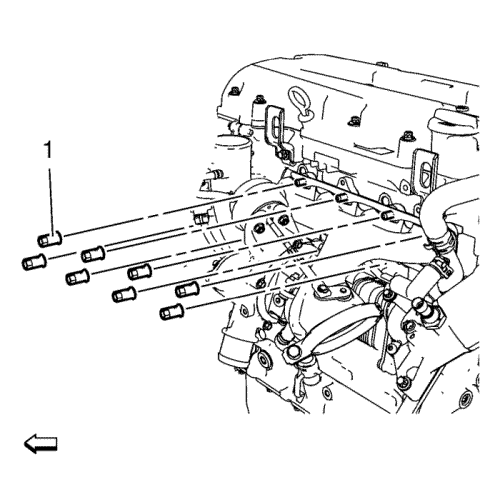

23. Снять и УДАЛИТЬ В ОТХОДЫ 8 гаек (1) турбокомпрессора.

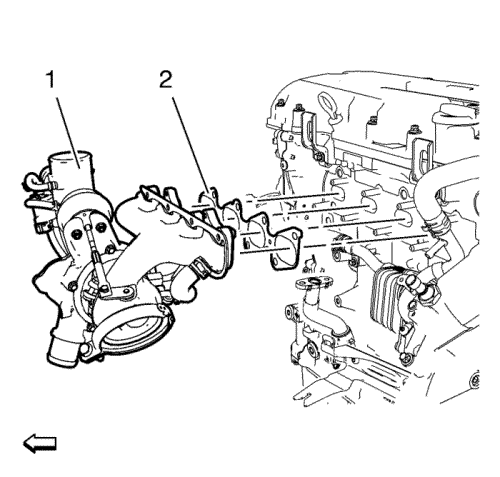

24. Снять турбокомпрессор в сборе (1).
25. Снять и ВЫБРОСИТЬ уплотнение турбокомпрессора (2).
26. Снимите сборочные детали с турбокомпрессора, если необходимо. См. Разборка турбонагнетателя .
27. Если турбокомпрессор будет использоваться повторно, см. Турбонагнетатель Чистка и проверка .

1. Установите сборочные детали на турбокомпрессоре, если необходимо. См. Узел турбокомпрессора .
2. Очистить уплотнительные поверхности.



3. Установить НОВОЕ уплотнение турбонагнетателя.
4. Установите узел турбокомпрессора (1).



5. Установите 8 НОВЫХ гаек турбокомпрессора (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

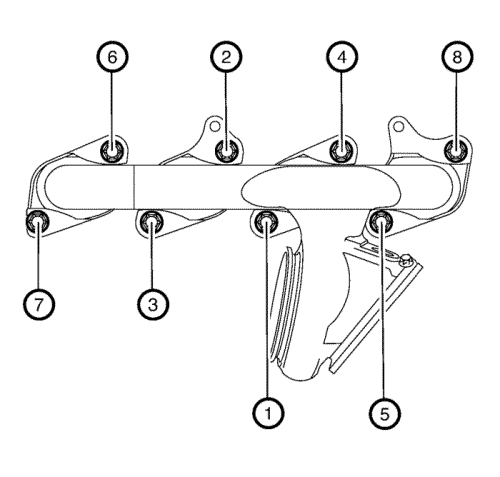

6. Затянуть 8 гаек турбокомпрессора, следуя показанной на рисунке последовательности, до 8 Н·м (71 фунт-дюйм).
7. Повторите порядок затяжки, чтобы обеспечить надлежащую затяжку всех гаек турбокомпрессора.



8. Установите НОВУЮ прокладку и 2 болта (1) возвратного маслопровода турбокомпрессора и затяните их до момента затяжки 8 Н·м (71 фунт-дюйм).
9. Установите трехходовой каталитический нейтрализатор с подогревом. См. Замена трехступенчатого каталитического нейтрализатора с подогревом .



10. Установите трубку подачи охлаждающей жидкости на блок цилиндров. Используйте следующую процедуру:

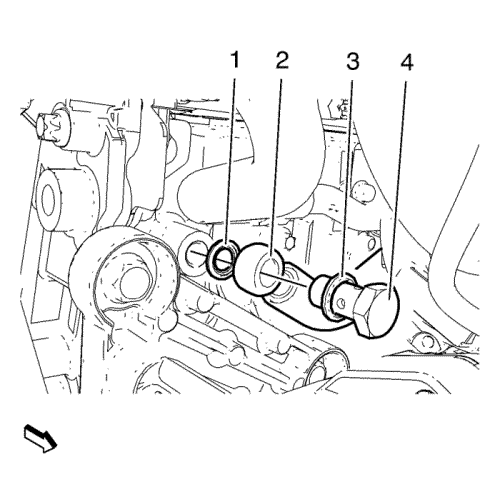

•	Установите НОВОЕ кольцевое уплотнение (3) на полый винт питательной трубки охлаждающей жидкости турбокомпрессора (4).

•	Установить полый винт подающей трубки охлаждающей жидкости турбокомпрессора с уплотнительным кольцом на подающую трубку охлаждающей жидкости турбокомпрессора (2).

•	Установите НОВОЕ кольцевое уплотнение (1) на полый винт питательной трубки охлаждающей жидкости турбокомпрессора.

•	Установить на двигатель полый винт подающей трубки охлаждающей жидкости турбокомпрессора с подающей трубкой охлаждающей жидкости турбокомпрессора и 2 уплотнительными кольцами.





Примечание: Удерживающий ключ en-49942 следует установить перпендикулярно, как показано на иллюстрации, чтобы обеспечить правильное монтажное положение питающего шланга охлаждающей жидкости турбокомпрессора.

11. Установить удерживающий ключ en-49942 (2) питательную трубку охлаждающей жидкости турбокомпрессора. Вставить гаечный ключ с трещоткой (1) вместе с удлинителем через удерживающий ключ en-49942 в полый винт подающей трубки охлаждающей жидкости турбокомпрессора.




Примечание: Удерживающий ключ en-49942 (2) необходимо установить на питательную трубку охлаждающей жидкости турбокомпрессора, как показано на рисунке. Удерживающий ключ необходимо установить, чтобы не скрутить подающую трубку охлаждающей жидкости турбокомпрессора во время процедуры затяжки.

12. Завернуть полый винт подающей трубки охлаждающей жидкости турбокомпрессора ключом с трещоткой и с удлинителем (1) и затянуть его с моментом 30 Н·м (22 фунт-фута).
13. Подсоедините впускной воздушный шланг охладителя нагнетаемого воздуха к турбокомпрессору. См. Замена впускного пневмошланга охладителя нагнетаемого воздуха .



14. Установите болт (7) трубки возврата охлаждающей жидкости турбокомпрессора и затяните его до момента затяжки 8 Н·м (71 фунт-дюйм).
15. Установите возвратный шланг (6) охлаждающей жидкости турбокомпрессора на приемную трубку маслорадиатора.
16. Установите хомут шланга возврата охлаждающей жидкости турбокомпрессора.
17. Установите питающий маслопровод турбокомпрессора (2) на маслорадиатор и турбокомпрессор.
18. Установите винт (5) трубки подачи масла в турбокомпрессор.
19. Установить пустотелый винт (4) подающего маслопровода турбокомпрессора и установить 2 НОВЫХ уплотнительных кольца (1) и (3), затянуть его до 30 Н·м (22 фунт-фут).
20. Заверните болт питательного маслопровода турбокомпрессора до момента затяжки 10 Н·м (89 фунт-дюйм).



21. Присоединить разъем жгута проводов (1) электромагнитного регулирующего клапана перепускной заслонки турбокомпрессора и закрепить в зажиме (2) жгут проводов.
22. Установить термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена .
23. Подсоедините трубку принудительной вентиляции картера к турбокомпрессору. См. Замена шланга/трубопровода/трубки принудительной вентиляции картера .
24. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена .
25. Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
26. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
27. Закройте капот.
