Cruze

Замена трехступенчатого каталитического нейтрализатора с подогревом - 1.4L LUH и LUJ

1. Откройте капот.
2. Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Отсоедините разъем жгута проводов от нагреваемого датчика кислорода 1. См. Замена обогреваемого кислородного датчика - Датчик 1 .
4. Снять термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена .

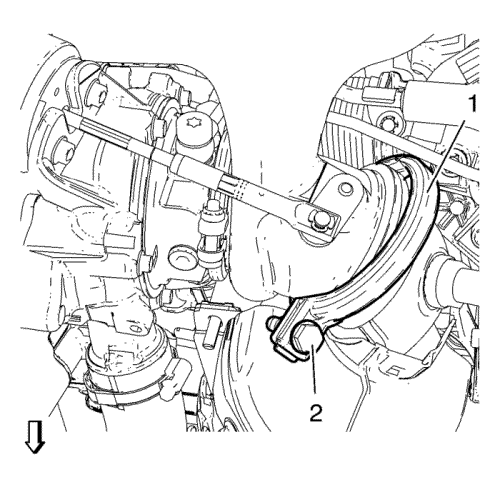

5. Ослабить болт (2) хомута трехкомпонентного пускового каталитического нейтрализатора, чтобы можно было снять хомут (1) с фланца крепления нейтрализатора к турбокомпрессору.
6. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
7. Снять изолятор двигателя переднего отсека (если предусмотрен). См. Замена изолятора переднего отсека




Предупреждение: Обязательно надевать защитные очки и перчатки при демонтаже деталей выпускной системы, так как выпадающая ржавчина и острые кромки изношенных деталей выпускной системы могут привести к тяжелым травмам персонала.

Осторожно: Не изгибайте гибкий выпускной патрубок более чем на 10 градусов в любом направлении. Изгибание свыше 10 градусов или скручивание в пределах ±0,5 градусов приведет к повреждению гибкой соединительной муфты выпускного патрубка.

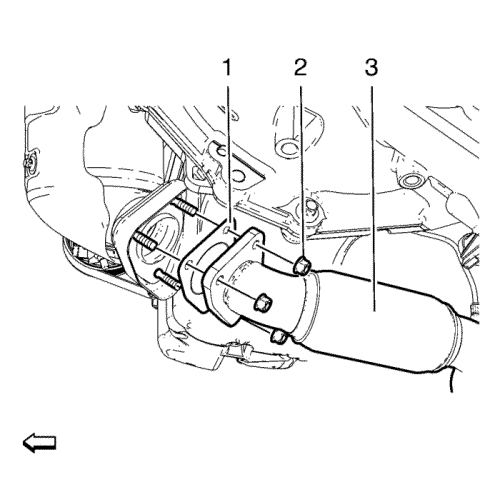

8. Скрутить 3 гайки (2) фланца каталитического нейтрализатора.
9. Отсоединить каталитический нейтрализатор (3) от трехкомпонентного пускового нейтрализатора и отвести в сторону, оставив свободно свисать.
10. Снять прокладку каталитического нейтрализатора (1).

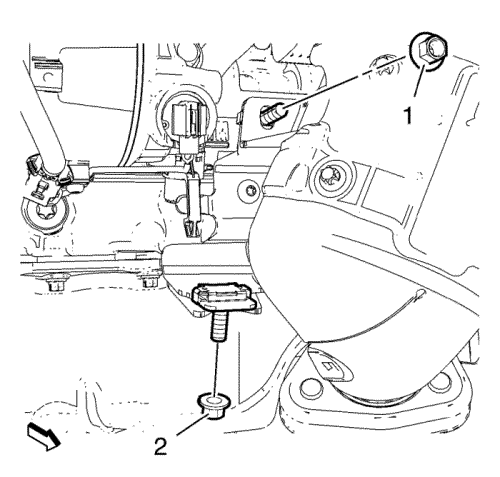

11. Выкрутить 2 гайки (1) и (2) кронштейна трехкомпонентного пускового каталитического нейтрализатора.
12. Снять уплотнительное кольцо крепления трехкомпонентного каталитического нейтрализатора и трехкомпонентного пускового нейтрализатора к турбокомпрессору.
13. Отсоединить подогреваемый датчик кислорода 1 от трехкомпонентного пускового нейтрализатора. См. Замена обогреваемого кислородного датчика - Датчик 1 .

1. Установить подогреваемый датчик кислорода 1 на трехкомпонентный пусковой нейтрализатор. См. Замена обогреваемого кислородного датчика - Датчик 1 .

Примечание: Клиновидный хомут не подлежит повторному использованию.

2. Установить НОВЫЙ хомут трехкомпонентного пускового нейтрализатора.
3. Установить трехкомпонентный пусковой нейтрализатор на турбокомпрессор и на крепежные кронштейны. Установить НОВОЕ уплотнительное кольцо крепления трехкомпонентного пускового нейтрализатора к турбокомпрессору.



4. Накрутить и затянуть от руки 2 гайки (1) и (2) кронштейна трехкомпонентного пускового каталитического нейтрализатора.
5. Опустить автомобиль.
6. Установить хомут крепления трехкомпонентного пускового нейтрализатора на фланец крепления нейтрализатора к турбокомпрессору.



7. Хомут (1) крепления трехкомпонентного пускового нейтрализатора к турбокомпрессору должен устанавливаться на фланец так, как показано на иллюстрации.
8. Затянуть от руки хомут крепления трехкомпонентного пускового нейтрализатора.
9. Поднять и подпереть автомобиль.

Осторожно: См. Предупреждение о крепежных деталях во введении.

10. Затянуть 2 гайки кронштейна трехкомпонентного нейтрализатора с моментом затяжки 22 Н·м (16 фунт-фут).



11. Установить трехкомпонентный каталитический нейтрализатор (3) вместе с НОВОЙ прокладкой (1) на трехкомпонентный пусковой нейтрализатор.
12. Накрутить 3 гайки (2) фланца каталитического нейтрализатора и затянуть их моментом 22 Н·м (16 фунт-фут).
13. Установить изолятор двигателя переднего отсека (если предусмотрен). См. Замена изолятора переднего отсека
14. Опустить автомобиль.
15. Затянуть болт хомута трехкомпонентного нейтрализатора с моментом затяжки 13 Н·м (115 фунт-дюйм).
16. Установить термозащитный щиток выпускного коллектора. См. Термозащитный щиток выпускного коллектора Замена .
17. Подсоединить разъем жгута проводов подогреваемого датчика кислорода 1. См. Замена обогреваемого кислородного датчика - Датчик 1 .
18. Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
19. Закройте капот.
