Cruze

Замена впускной трубки маслорадиатора двигателя - 1.4 л LUH, LUJ

1. Слить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
2. Снимите трехходовой каталитический нейтрализатор с подогревом. См. Замена трехступенчатого каталитического нейтрализатора с подогревом .
3. Отсоединить подводящий шланг масляного радиатора двигателя от подводящей трубки масляного радиатора двигателя. См. Замена подводящего шланга маслорадиатора двигателя .

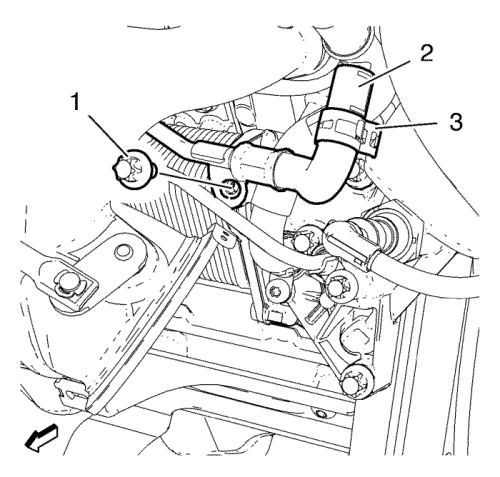

4. Снять хомут (3) шланга трубки отвода охлаждающей жидкости от турбокомпрессора.
5. Отсоединить шланг (2) отвода охлаждающей жидкости из турбокомпрессора от подводящей трубки масляного радиатора двигателя.

Примечание: Не перемещать слишком сильно трубку отвода охлаждающей жидкости от турбокомпрессора. Излишнее перемещение трубки отвода охлаждающей жидкости от турбокомпрессора может привести к разгерметизации.

6. Вывернуть болт (1) возвратной трубки охлаждающей жидкости турбокомпрессора.

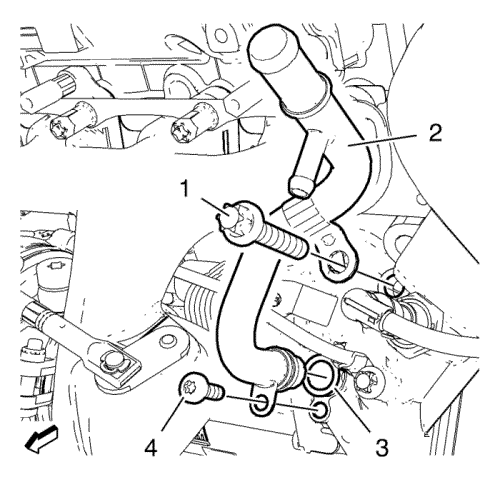

7. Отвернуть болт (1) радиатора моторного масла.
8. Отвернуть болт (4) впускной трубки радиатора моторного масла.
9. Снять подводящую трубку (2) масляного радиатора двигателя и уплотнительное кольцо (3).

1. Установить подводящую трубку (2) масляного радиатора двигателя с НОВЫМ уплотнительным кольцом (3).
2. Вкрутить болт (1) масляного радиатора двигателя.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть болт (4) впускной трубки масляного радиатора и затянуть его с моментом затяжки 10 Н·м (89 фунт дюйм).
4. Затянуть болт (1) масляного радиатора двигателя моментом 20 Н·м (15 фунт-фут).



5. Подключить шланг (2) отвода охлаждающей жидкости из турбокомпрессора к подводящей трубке масляного радиатора двигателя.
6. Установить хомут (3) шланга трубки отвода охлаждающей жидкости от турбокомпрессора.
7. Вкрутить болт (1) трубки отвода охлаждающей жидкости от турбокомпрессора и затянуть моментом 10 Н·м (89 фунто-дюймов).
8. Подключить подводящий шланг масляного радиатора двигателя к подводящей трубке масляного радиатора двигателя. См. Замена подводящего шланга маслорадиатора двигателя .
9. Установите трехходовой каталитический нейтрализатор с подогревом. См. Замена трехступенчатого каталитического нейтрализатора с подогревом .
10. Долить охлаждающую жидкость. См. Система охлаждения Слив и заправка .
