Замена корпуса масляного насоса

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите масляный поддон. См. Масляный поддон замена .
2. Снимите шкив коленвала. См. Замена шкива коленчатого вала .
3. Снять узел водяного насоса. См. Замена насоса охлаждающей жидкости : LSF, LDV → LDC, LDD, LWD → LDE
4. Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня .
5. Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена .

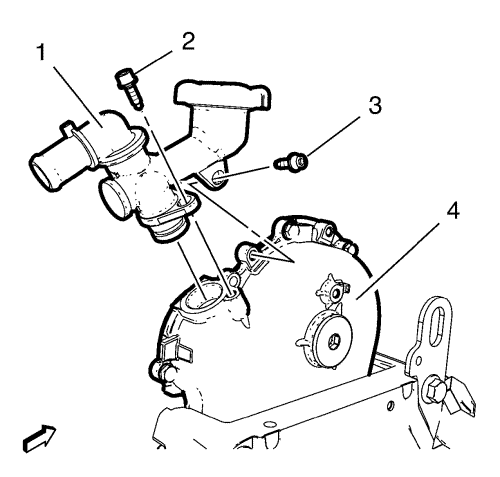

6. Отвернуть 2 болта (2, 3) маслоналивной трубки.
7. Снять маслоналивную трубку (1) с корпуса масляного насоса (4).



8. Снимите топливную рампу (3). См. Замена трубы топливного распределителя в системе впрыска топлива .

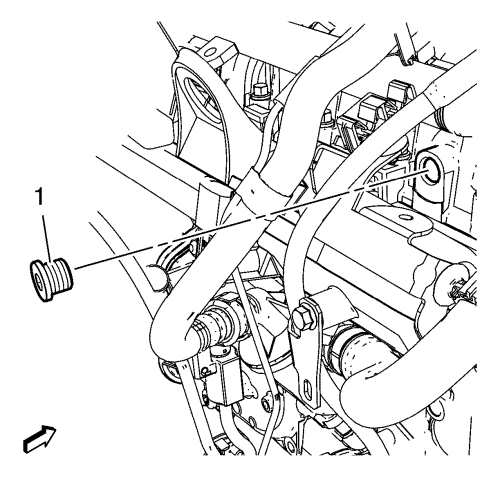

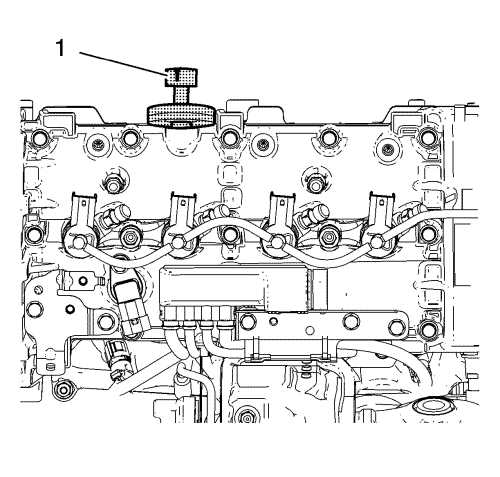

9. Снять заглушку (1) отверстия камеры охлаждения корпуса распределительного вала впускных клапанов с корпуса распредвала.
10. Очистить резьбу на корпусе распределительного вала и на заглушке отверстия камеры охлаждения корпуса распределительного вала.



11. Разметьте положение, как указано выше по фиксирующему приспособлению en-46781 (1).




Примечание: Фиксирующий инструмент en-46781 (1) необходимо установить в горизонтальном положении.

12. Установите en-46781 стопорный инструмент (1) на сторону впуска.

Примечание: Если стопорный инструмент en-46781 (1) больше не поворачивается, это означает, что инструмент установлен правильно.

13. Осторожно проверните коленвал за болт звездочки коленвала так, чтобы стопорный инструмент en-46781 (1) вошел в зацепление с впускным распредвалом.
14. Поднять автомобиль.




Примечание: Осторожно поворачивайте коленчатый вал до тех пор, пока en-46785 стопорный инструмент (1) не войдет в контакт с маховиком.

15. Если автомобиль оснащен механической коробкой передач (F17, 5-ступенчатой), то необходимо установить стопорное приспособление en-46785 (1).




Примечание: Осторожно поворачивайте коленчатый вал до тех пор, пока en-46785 стопорный инструмент (1) не войдет в контакт с маховиком.

16. Если автомобиль оснащен механической коробкой передач (M20, 6-ступенчатой), то необходимо установить стопорное приспособление en-46785 (1).



17. Установить гаечный ключ en-662-c (2).
18. Установить болты.
19. Ослабить болт звездочки коленчатого вала (1) поворачивая его по часовой стрелке.




Примечание: Не забыть про левостороннюю резьбу!

20. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (1) звездочки коленчатого вала.
21. Снять фланец (2).



22. Отвернуть болты (3) корпуса масляного насоса.
23. Отвернуть гайки (4) корпуса масляного насоса.
24. Снять корпус (2) масляного насоса.
25. Снять прокладку (1) корпуса масляного насоса.
26. Разобрать масляный насос. См. Разборка масляного насоса .



27. Извлечь сальник (1) масляного насоса.

1. Собрать неисправный насос. См. Сборка масляного насоса .
2. Убедиться, что удерживающий инструмент en-46781, а удерживающий инструмент en-46785.




Примечание: Корпус масляного насоса необходимо установить в течение 10 минут после нанесения силиконового уплотнительного компаунда.

3. Нанести герметик на переходы между головкой блока цилиндров и кожухом распределительных валов (1) и [larr] Убрать между блоком цилиндров и головкой цилиндров (2), а также между блоком цилиндров и нижней частью картера (3).



4. Установить прокладку на корпус масляного насоса (1).



5. Установить корпус масляного насоса (2) со стопорным инструментом en-46775 (1).



6. Затянуть болты корпуса масляного насоса и гайки корпуса масляного насоса в указанном порядке:

•	На первом этапе в указанном порядке затянуть крепеж с моментом затяжки 4 Н·м (35 фунт дюйм).

•	На втором этапе в указанном порядке затянуть крепеж с моментом затяжки 9 Н·м (80 фунт дюйм).

•	Снять стопорный инструмент en-46775.





Примечание: Надеть сальник масляного насоса на уплотняемую поверхность фланца (стрелка).

7. Поместить уплотнение (2) масляного насоса на фланец (1).



8. Поместить фланец (2) с уплотнением (3) масляного насоса на коленчатый вал.
9. Аккуратно затянуть болт (1) фланца до ограничительного упора.
10. Открутить болт фланца (1).
11. Снять фланец (2).



12. Установить центрирующий инструмент en-46775 (2) на плоскую поверхность корпуса масляного насоса.
13. Осторожно затянуть болт (1) фланца до тех, пор пока центрирующий инструмент en-46775 не совместится с корпусом масляного насоса (стрелка).
14. Открутить болт фланца и снять центрирующий инструмент en-46775.



15. Установить фланец (2).
16. Слегка завернуть НОВЫЙ болт (1) звездочки коленчатого вала.



17. Установить гаечный ключ en-662-c (2).
18. Установите 2 болта.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

Примечание: Не забыть про левостороннюю резьбу!

19. Затянуть болт (1) звездочки коленвала с моментом затяжки 50 Н·м (37 фунт фут).
20. Затяните болт звездочки коленвала дополнительно на 90°, воспользовавшись ключом en-470-b.



21. Если автомобиль оснащен механической коробкой передач (F17, 5-ступенчатой), стопорное приспособление en-46785 (1).



22. Если автомобиль оснащен механической коробкой передач (М20, 6-ступенчатой), стопорное приспособление en-46785 (1).
23. Опустить автомобиль.



24. Снять en-46781 стопорный инструмент (1) со стороны впускных валов.
25. Осмотреть цепь привода распредвала. См. Проверка цепи газораспределительного механизма и привода распределительных валов .



26. Установите пробку камеры охлаждения в кожух распредвалов со стороны впускных клапанов (1) и затяните до 15 Н·м (11 фунт фут).



27. Установите трубу топливного распределителя (3). См. Замена трубы топливного распределителя в системе впрыска топлива .



28. Установить маслоналивную трубку (1) на корпус масляного насоса (4).
29. Завернуть болты (2, 3) маслоналивной трубки и затянуть их моментом затяжки 9 Н·м (80 фунтов дюйм)
30. Установить насос охлаждающей жидкости. См. Замена насоса охлаждающей жидкости : LSF, LDV → LDC, LDD, LWD → LDE
31. Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена .
32. Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня .
33. Установите шкив коленвала. См. Замена шкива коленчатого вала .
34. Установить масляный поддон. См. Масляный поддон замена .
