Aveo_Sonic

Масляный поддон замена

Специальный инструмент

en-37228 Инструмент для расчленения

Эквивалентные местные инструменты см. Специальный инструмент

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF → LCU,LDE
2. Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена
3. Если на автомобиле установлена защита передней подвески, то необходимо ее снять. См. Замена защитного экрана трансмиссии и рамы передней подвески .
4. Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : LDV, LSF → LDD → LDE
5. Поместить поддон для сбора масла под пробку отверстия для слива масла.



6. Выкрутите пробку отверстия для слива масла (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

7. Установить НОВУЮ прокладку пробки маслосливного отверстия и пробку (1) маслосливного отверстия и затянуть моментом 14 Нм (124 фунт-футов) после слива моторного масла.
8. Если автомобиль оснащен системой кондиционирования, то снять кронштейн кондиционера. См. Кронштейн компрессора кондиционера воздуха Замена : Дизель

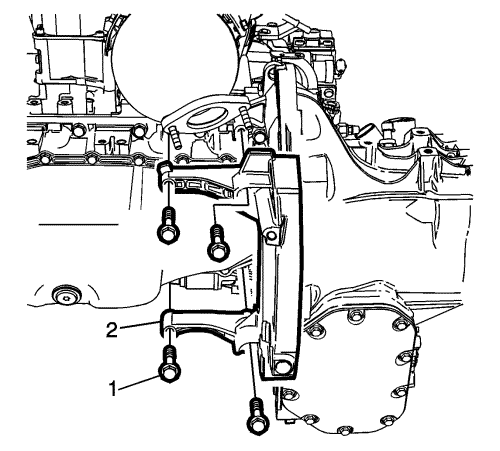

9. Выкрутить болты (1) опорного кронштейна коробки передач.

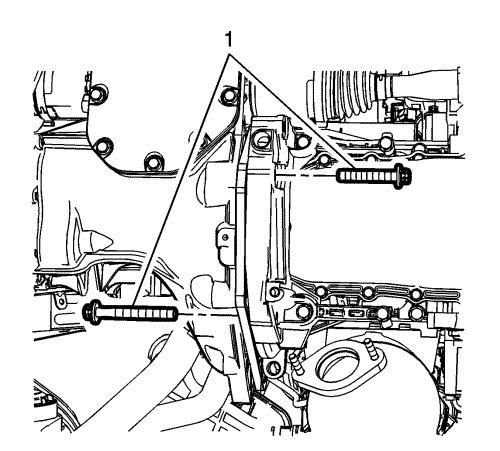

10. Выкрутить болты (1) опорного кронштейна коробки передач.
11. Снять опорный подкос (2) коробки передач.



12. Отвернуть 2 гайки масляного поддона (1).
13. Отвернуть 13 болтов масляного поддона (2).



14. Аккуратно отсоединить масляный поддон (2) от блока цилиндров с помощью специального инструмента EN-37228 (1).



15. Снять масляный поддон (1).

1. Очистить уплотнительные поверхности




Примечание: Полностью процедура монтажа масляного поддона должна занимать 10 минут

2. Нанести силиконовый уплотнительный компаунд (2) на уплотнительную поверхность (1) масляного поддона. Толщина валика уплотнительного компаунда (1) должна быть равна 3,0 - 4,0 мм (0,118 - 0,157 дюйма).



3. Установить масляный поддон (1).



4. Завернуть от руки гайки масляного поддона (1).
5. Завернуть от руки болты масляного поддона (2).



6. Затянуть болты и гайки масляного поддона в указанном порядке:

•	Первый этап затяжки: 4 Н·м (35 фунт дюйм).

•	В конце затянуть моментом 9 Н·м (80 фунтодюймов).




7. Установить опорный подкос (2) коробки передач.
8. Завернуть болты (1) опоры коробки передач и затянуть моментом затяжки 30 Н·м (22 фунтофута).



9. Завернуть болты (1) опоры коробки передач и затянуть моментом затяжки 40 Н·м (30 фунтофутов).
10. Если автомобиль оснащен системой кондиционирования, то установить кронштейн кондиционера. См. Кронштейн компрессора кондиционера воздуха Замена : Дизель
11. Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : LDV, LSF → LDD → LDE
12. Если на автомобиле установлена защита передней подвески, то необходимо ее установить. См. Замена защитного экрана трансмиссии и рамы передней подвески .
13. Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена
14. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : LDV, LSF → LCU,LDE
