Замена направляющей цепи ГРМ

Специальный инструмент

en-955-1 Стопорный инструмент натяжителя цепи газораспределительного механизма

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять корпус масляного насоса. См. Замена корпуса масляного насоса .

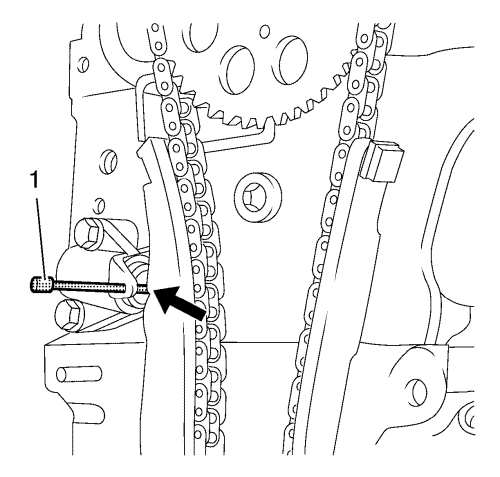

2. Натянуть натяжитель цепи газораспределительного механизма в указанном направлении (по стрелке).
3. Зафиксировать положение натяжителя цепи газораспределительного механизма с помощью стопорного инструмента en-955-1 (1).

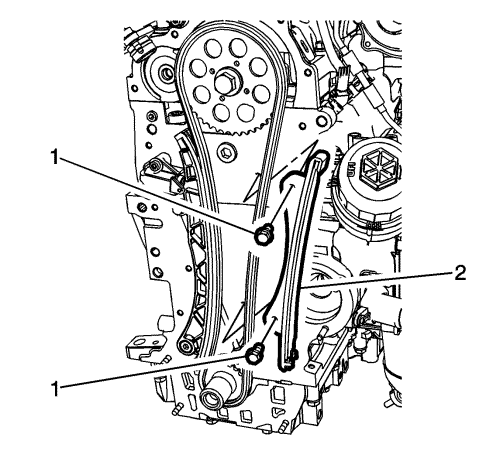

4. Выкрутите болты (1) успокоителя цепи привода ГРМ.
5. Снимите направляющую цепи привода ГРМ (2).

1. Установить направляющую (2) цепи газораспределительного механизма.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Вкрутите болты (1) успокоителя цепи и затяните моментом 9 Н·м (80 фунто-дюйм).



3. Снять стопорный инструмент en-955-1 (1) с натяжителя цепи газораспределительного механизма.
4. Установить корпус масляного насоса. См. Замена корпуса масляного насоса .
