Примечание: Не пытаться снять тормозной шланг с суппорта.
Освободить фитинг тормозного шланга на суппорте тормоза.
Примечание:
•
ЗАПРЕЩАЕТСЯ использовать какой-либо пневмоинструмент для снятия или установки болтов направляющих штифтов. Используйте ТОЛЬКО ручной инструмент.
•
Установить гаечный ключ с открытым зевом так, чтобы удерживать направляющий штифт тормозного суппорта в направлении его установочной оси в тормозном суппорте при отворачивании или заворачивании болта направляющего штифта тормозного суппорта. Гаечный ключ с открытым зевом НЕ ДОЛЖЕН касаться тормозного суппорта. В случае касания гаечного ключа с открытым зевом тормозного суппорта при нажатии педали тормоза в тормозной системе возникнет пульсация.
С помощью удерживающего гаечного ключа удерживать неподвижно направляющий штифт тормозного суппорта, затем отвернуть болты (1) направляющих штифтов тормозного суппорта.

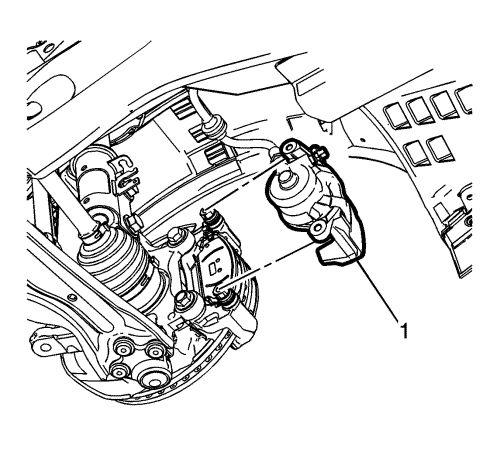

Снять тормозной суппорт (1) с кронштейна крепления.

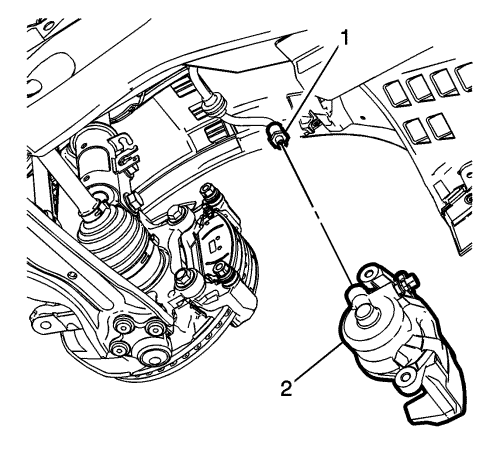

Удерживая шланг (1) тормозного суппорта в неподвижном положении, снять тормозной суппорт (2) со шланга, поворачивая его против часовой стрелки.
Закрыть фитинги тормозных шлангов во избежание загрязнения и утечки тормозной жидкости.
С помощью удерживающего гаечного ключа удерживать неподвижно направляющий штифт тормозного суппорта, затем завернуть болты (1) направляющих штифтов тормозного суппорта и затянуть их с моментом затяжки 27 Н·м (20 фунт-футов).
Следить за тем, чтобы тормозной шланг не был перекручен или перетянут и не касался никаких прочих деталей.
Если невозможно затянуть тормозной шланг, не скручивая его, то его необходимо снять и переустановить. См.
Замена шланга переднего тормоза : JPW, J97 → J93, J94 .
Прокачать гидравлическую тормозную систему. См.
Удаление воздуха из гидравлической тормозной системы : Давление → Механическая .
