Примечание: Не пытаться снять тормозной шланг с суппорта.
Освободить фитинг тормозного шланга на суппорте.
Отсоединить фитинг (1) тормозной трубки от переднего тормозного шланга.
Закрыть фитинг тормозной трубки, чтобы не допустить загрязнения и утечки тормозной жидкости.

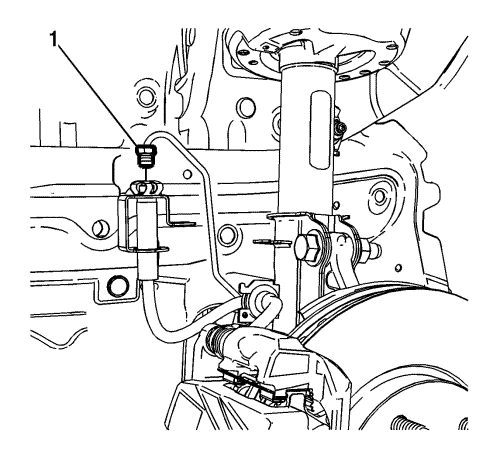

Снять фиксатор (1) тормозного шланга.
Освободить проходную втулку тормозного шланга (1) от кронштейна на стойке.
Примечание:
•
ЗАПРЕЩАЕТСЯ использовать какой-либо пневмоинструмент для снятия или установки болтов направляющих штифтов. Используйте ТОЛЬКО ручной инструмент.
•
Установить гаечный ключ с открытым зевом так, чтобы удерживать направляющий штифт тормозного суппорта в направлении его установочной оси в тормозном суппорте при отворачивании или заворачивании болта направляющего штифта тормозного суппорта. Гаечный ключ с открытым зевом НЕ ДОЛЖЕН касаться тормозного суппорта. В случае касания гаечного ключа с открытым зевом тормозного суппорта при нажатии педали тормоза в тормозной системе возникнет пульсация.
С помощью удерживающего гаечного ключа удерживать неподвижно направляющий штифт тормозного суппорта, затем отвернуть болты (1) направляющих штифтов тормозного суппорта.
Снять тормозной суппорт (1) с кронштейна тормозного суппорта.
Отсоединить тормозной шланг (1) от тормозного суппорта (2).
Удерживать неподвижно тормозной суппорт и затянуть фитинг тормозного шланга с моментом 20 Н·м (15 фунт-футов).
Установить тормозной суппорт (1) на кронштейн тормозного суппорта.
Примечание:
•
ЗАПРЕЩАЕТСЯ использовать какой-либо пневмоинструмент для снятия или установки болтов направляющих штифтов. Используйте ТОЛЬКО ручной инструмент.
•
Установить гаечный ключ с открытым зевом так, чтобы удерживать направляющий штифт тормозного суппорта в направлении его установочной оси в тормозном суппорте при отворачивании или заворачивании болта направляющего штифта тормозного суппорта. Гаечный ключ с открытым зевом НЕ ДОЛЖЕН касаться тормозного суппорта. В случае касания гаечного ключа с открытым зевом тормозного суппорта при нажатии педали тормоза в тормозной системе возникнет пульсация.
С помощью удерживающего гаечного ключа удерживать неподвижно направляющий штифт тормозного суппорта, затем завернуть болты (1) направляющих штифтов тормозного суппорта и затянуть их с моментом затяжки 27 Н·м (20 фунт-футов).
Установить проходную втулку тормозного шланга (1) на кронштейн на стойке.
Присоединить тормозной шланг к кронштейну и установить фиксатор (1) тормозного шланга.
Присоединить фитинг тормозного трубопровода (1) к переднему тормозному шлангу и затянуть с моментом 18 Н·м (13 фунт-футов).
Следить за тем, чтобы тормозной шланг не был перекручен или перетянут и не касался никаких прочих деталей.
Если тормозной шланг перекручен или касается каких-либо деталей, снять и установить тормозной шланг заново в правильном положении.
Прокачать гидравлическую тормозную систему. См.
Удаление воздуха из гидравлической тормозной системы : Давление → Механическая .
