Осмотр наружного шарнира вала ведущего колеса

1. Снимите шарнир равных угловых скоростей (ШРУС) и сильфон с вала ведущего колеса. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .
2. Снимите всю смазку с ШРУСа.




Примечание: Установите сепаратор подшипника и внутреннее кольцо на одном уровне.

3. Установите охватывающий ШРУС в сборе в тиски с мягкими губками.

Примечание: Следующую процедуру необходимо повторять, пока из сепаратора подшипника не будут извлечены все шарикоподшипники.

4. С помощью латунной оправки (1) осторожно постучите по сепаратору (2) , пока не сможете извлечь из сепаратора (2) шарикоподшипник.



5. С помощью маленькой отвертки снимите все шарикоподшипники (1) из шарнира равных угловых скоростей (2).



6. Последовательно снимите шарикоподшипники с шарнира равных угловых скоростей.




Примечание: Расположите сепаратор таким образом, чтобы углы окон сепаратора большего диаметра были направлены вверх.

7. Расположите сепаратор (1) под углом 90 градусов к осевой линии наружного кольца (2).
8. Совместите окна сепаратора с направляющими полосками наружного кольца (2).
9. Поднимите и снимите сепаратор (1), а также внутреннее кольцо с наружного кольца (2).



10. Расположите сепаратор (2) и внутреннее кольцо (1) так, чтобы углы окон сепаратора большего диаметра были направлены вверх.
11. Проверните внутреннее кольцо (1) на 90 градусов по отношению к осевой линии сепаратора (2).
12. Совместите направляющие полоски внутреннего кольца (1) с окнами сепаратора (2).
13. Передвиньте направляющую полоску внутреннего кольца (1) в окно сепаратора (2).
14. Прокрутите внутреннее кольцо (1) вниз и снимите его с сепаратора (2).
15. Тщательно очистить следующие детали соответствующим очищающим растворителем.

•	Внутреннее кольцо

•	Наружное кольцо

•

Сепаратор

•	Шарикоподшипники

•	Открытый конец вала ведущего колеса

Примечание: Внутренние детали ШРУСа НЕ ОБСЛУЖИВАЮТСЯ отдельно. Наружная часть шарнира равных угловых скоростей обслуживается в сборе.

16. Если на любом из вышеуказанных элементов имеются следы чрезмерного износа или повреждений, замените шарнир равных угловых скоростей в сборе.

1. Расположите сепаратор (2) таким образом, чтобы углы окон сепаратора большего диаметра были направлены вверх.
2. Расположите внутреннее кольцо (1) под углом 90 градусов по отношению к осевой линии сепаратора (2).
3. Вставьте внутреннее кольцо (1) через нижнюю часть сепаратора (2).
4. Совместите направляющие полоски внутреннего кольца (1) с окнами сепаратора (2).
5. Передвиньте направляющую полоску внутреннего кольца (1) в окно сепаратора (2).
6. Прокрутите внутреннее кольцо (1) вниз и снимите его с сепаратора (2).
7. Проверните внутреннее кольцо (1) внутри сепаратора (2) так, чтобы поверхность с пазами на внутреннем кольце (1) была направлена вверх.
8. Совместите внутреннее кольцо (1) канавки шарикоподшипника с окнами сепаратора (2).



9. Оберните чистую техническую салфетку вокруг вала со шлицем наружной канавки шарнира равных угловых скоростей.
10. Поместите наружное кольцо (2) вертикально в верстачные тиски.
11. Расположите сепаратор (1) и внутреннее кольцо под углом 90 градусов к осевой линии наружного кольца (2).
12. При установленном в вертикальном положении внутреннем кольце и сепараторе (1) в сборе вставьте сепаратор и внутреннее кольцо в наружное кольцо (2).




Примечание: Углы окон сепаратора большего радиуса должны быть направлены вверх, и должна быть видна поверхность внутреннего кольца с пазами.

13. Установите сепаратор (2) и внутреннее кольцо так, чтобы они были в тисках на одном уровне.
14. Проверните соответствующие компоненты и совместите окна сепаратора и канавки внутреннего кольца шарикоподшипника (1) с канавками наружного кольца шарикоподшипника.
15. Установите окно сепаратора и канавку внутреннего кольца шарикоподшипника для установки шарикоподшипника.

Примечание: При выполнении следующей процедуры противоположное окно сепаратора (2) и внутренняя канавка шарикоподшипника (1) окажутся доступны для установки шарикоподшипника.

16. Нажимайте на сепаратор, следуя одной из канавок наружного кольца шарикоподшипника (1).

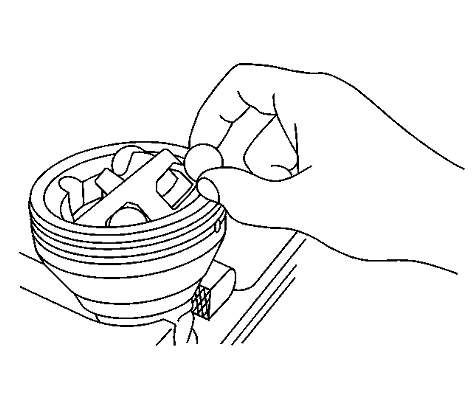

17. Установите шарикоподшипник через окно сепаратора на канавку внутреннего кольца шарикоподшипника (1).

Примечание: Следующую сервисную процедуру необходимо выполнять после каждой установки шарикоподшипника (1).

18. После установки первого шарикоподшипника (1), используя латунную оправку и молоток, осторожно постукивайте по сепаратору для полной посадки сепаратора и внутреннего кольца в наружное кольцо.

Примечание: После установки шарикоподшипника (1) между шарикоподшипником и внутренним кольцом не должно остаться НИКАКОГО ЗАЗОРА.

19. Установите сепаратор подшипника и внутреннее кольцо на одном уровне.
20. С помощью пластмассового молотка слегка постукивайте по шарикоподшипнику (1), чтобы он полностью сел на место.



21. Последовательно установите шарикоподшипники.
22. Повторяйте шаги 18 - 20 до тех пор, пока не будут установлены все шарикоподшипники.
23. Установите шарнир равных угловых скоростей и сильфон на вал ведущего колеса. См. Замена наружного шарнира и кожуха ведущего вала переднего колеса .
