Замена внутреннего шарнира и кожуха ведущего вала переднего колеса

Специальный инструмент

dt-35910 Щипцы для зажима защитного чехла ведущей полуоси

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Внутренний шарнир не обслуживается отдельно. Внутренний шарнир обслуживается в сборе вместе с валом ведущего колеса.

1. Снять вал привода колес с автомобиля. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .



2. Установить вал ведущего колеса в тиски с мягкими губками.

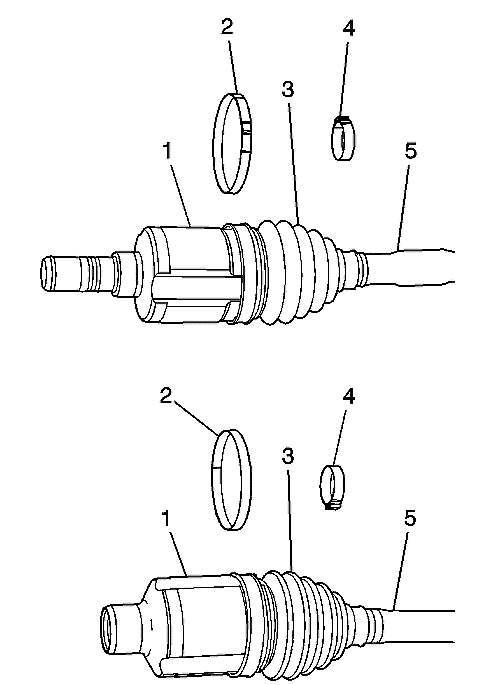

3. С помощью бокорезов снять и выбросить зажим (4) маленького защитного чехла (3) шарнира равных угловых скоростей.
4. С помощью соответствующего инструмента снять и выбросить зажим (2) большого защитного чехла (3) шарнира равных угловых скоростей.



5. Снять сильфон (3) с корпуса трипоидного шарнира (1).
6. Снять корпус трипоидного шарнира (1) с вала ведущего колеса (3).



7. С помощью соответствующего инструмента снимите наружное стопорное кольцо трипоидной крестовины (1) с вала ведущего колеса (5).
8. Снять трипоидную крестовину (2) с вала ведущего колеса (5).
9. С помощью соответствующего инструмента снимите внутреннее стопорное кольцо трипоидного шарнира (3), если оно установлено, с вала ведущего колеса (5).
10. Снять сильфон вала ведущего колеса (4) с вала ведущего колеса (5).
11. Осмотрите внутренний шарнир ведущего колеса. См. Осмотр внутреннего шарнира приводного вала .

1. Установить защитный чехол (1) на ведущую полуось колеса (3).
2. Убедитесь, что пыльник (1) правильно установлен в пазе (2) приводного вала колеса .



3. С помощью соответствующего инструмента установите внутреннее стопорное кольцо трипоидного шарнира (3), если имеется.
4. Установите трипоидную крестовину (2) так, чтобы она только касалась плеча на валу ведущего колеса (5).
5. С помощью соответствующего инструмента установите наружное стопорное кольцо трипоидного шарнира (1).



6. С помощью щипцов для зажима защитного чехла ведущей полуоси dt-35910, храпового ключа и монтировки (1) закройте хомут сильфона (2) так, чтобы зазор (3) составлял 1,8 мм (0,07 дюйма).



7. Установить корпус шарнира "трипот" (1) на ведущую полуось колеса (3).
8. Установите сильфон вала ведущего колеса (3) на корпус трипоидного шарнира (1).



9. Заложите приблизительно половину смазки (2) в сильфон (1) , а оставшуюся половину в корпус трипоидного шарнира (3).




Примечание: Убедитесь в правильности посадки хомута сильфона по всей окружности сильфона.

10. С помощью щипцов для зажима защитного чехла ведущей полуоси dt-35910 (3), храпового ключа (4) и монтировки (5) закройте хомут сильфона (1) так, чтобы зазор (6) составлял 1,9 мм (0,07 дюйма).
11. Снимите избыточную смазку с корпуса трипоидного шарнира и вала ведущего колеса.
12. Проверните корпус трипоидного шарнира по кругу для распределения смазки в корпусе трипоидного шарнира.
13. Снять ведущую полуось колеса из тисков.
14. Установите приводной вал колеса на автомобиле. См. Замена приводного вала переднего колеса : W/J93, J94  → W/JPW, J97 .
