Предварительная процедура

Снять верхнюю крышку проема радиатора. См. Замена верхней крышки проема радиатора : Длинный кузов .

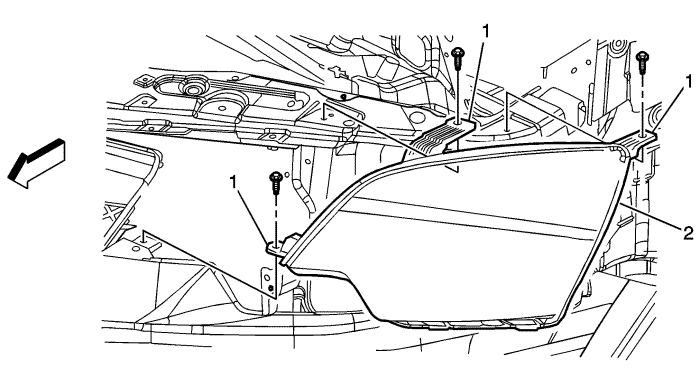

1

Болт блок-фары (Кол-во: 3 шт.)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
7,5 Н·м (66 фунт дюймов)

2

Блок фары

Процедура

1. Потянуть за наружную кромку блок-фары, чтобы освободить центровочный штифт кронштейна корпуса фары от фланца крыла.
2. Отсоединить разъем активных устройств безопасности.
3. Отсоединить электрические разъемы от фары в сборе.
4. После сборки зафиксировать центровочный штифт кронштейна корпуса фары в фланце крыла.
5. Выставить центрирующий штифт в фаре относительно местоположения переднего противоударного бруса и верхней балки радиатора.
6. Зафиксировать центрирующий штифт в держателе.
7. Вкрутить болты фары
8. Отрегулировать угол наклона фар. См. Регулировка угла наклона фар .
