Автомобиль оснащен визуально-оптической системой регулировки угла наклона фар. Угол наклона фар был настроен на заводе и не требует последующей регулировки.
Однако, в случае повреждения автомобиля в результате аварии может произойти нарушение угла наклона фар и потребоваться его регулировка.
Если встречные автомобили мигают вам дальним светом, это может также означать, что требуется настройка вертикального угла наклона фар.
В случае необходимости регулировки угла наклона фар рекомендуется предоставить автомобиль дилеру для технического обслуживания. Также можно отрегулировать угол наклона фар в соответствии с последующей процедурой.
Необходимо подготовить автомобиль, как описано ниже:
•
Автомобиль должен быть установлен напротив светлоокрашенной стены или другой плоской поверхности на расстоянии 25 футов (7.6 м).
•
Все четыре колеса автомобиля должны находиться на ровной горизонтальной поверхности, которая должна быть на одном уровне до стены или другой плоской поверхности.
•
Автомобиль должен быть установлен перпендикулярно к стене или другой плоской поверхности.
•
На автомобиле не должно быть снега, льда или грязи.
•
Автомобиль должен быть полностью собран, а все другие работы на нем должны быть остановлены на время регулировки угла наклона фар.
•
Автомобиль должен быть загружен как в нормальных условиях эксплуатации с полным баком топлива и одним человеком или 160 фунтами (75 кг) на сиденье водителя.
•
Шины должны быть нормально накачены.
Регулировка угла наклона фар выполняется на фарах ближнего света автомобиля. Угол наклона фар дальнего света будет правильно выставлен в случае правильной регулировки фар ближнего света.
Для регулировки вертикального угла наклона фар необходимо выполнить следующее:
Найти отметки угла наклона на рассеивателе блок-фары.
Заменить расстояние от земли до отметки угла на фаре с закрытым капотом. Записать расстояние.
На стене или другой плоской поверхности отмерить вверх от земли записанное расстояние и проведите горизонтальную линию или положите ленту по ширине автомобиля.
Осторожно: Во время регулировки угла наклона не закрывайте фару для улучшения отсечки луча. Закрытие фары может привести к повышенному нагреву и повреждению фары.
Включить фары ближнего света и расположите лист картона или аналогичного материала перед фарой с неотрегулируованным углом наклона. Это должно позволить видеть на плоской поверхности только свет фары с отрегулированным углом наклона.

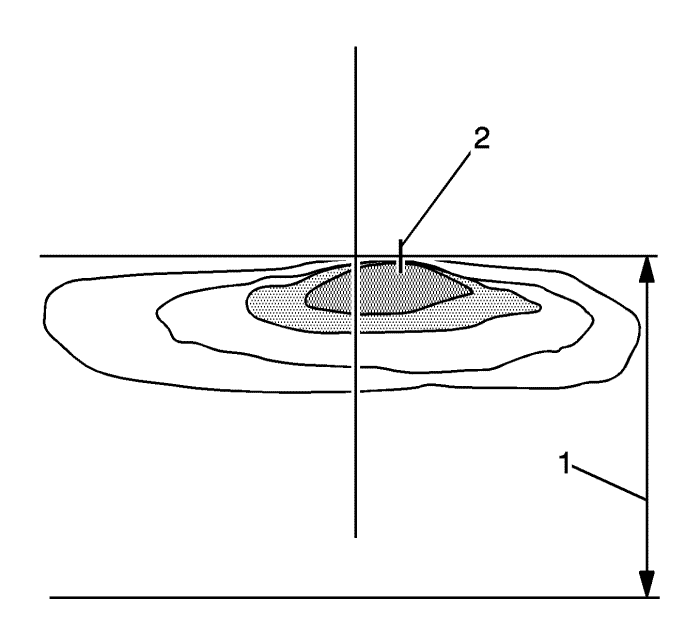

Вращать винт вертикальной регулировки фары, пока центр светового пятна (центр массы зоны яркости) не установится на 8.0 дюймах (2) ниже горизонтального окна фары (1) в пределах +/- 2 дюймов при измерении с 25 футов.

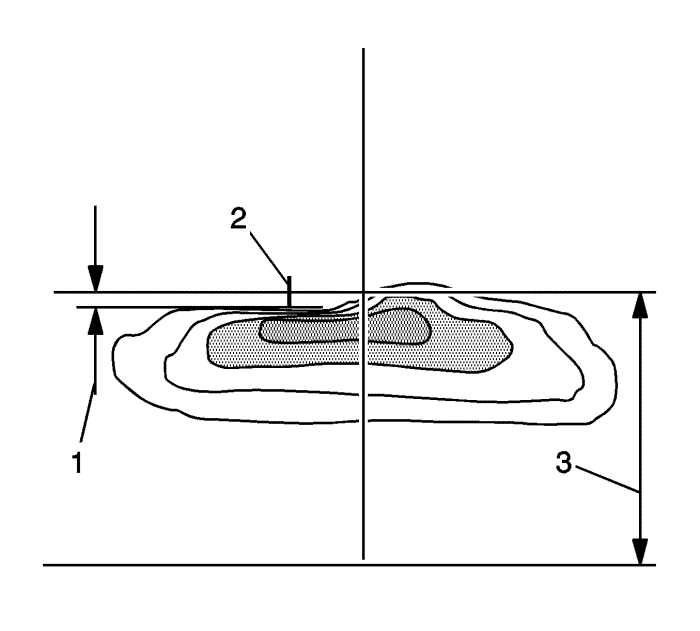

Вращать винт вертикальной регулировки фары, пока правая градиентная линия (линия отсечки) не установится на горизонтальной оси в пределах +/- 2,0 дюймов (2) при измерении с 25 футов.
Повторить шаги 5, 6 и 7 для другой фары.
