Замена топливной магистрали - Ходовая часть
Процедура демонтажа
Предупреждение: Убедитесь, что автомобиль установлен на соответствующие опоры и выровнен. Во избежание получения травм при автомобиле на подъемнике установите дополнительную опору для автомобиля на стороне, противоположной той, с которой снимаются детали.
Предупреждение: Не курите и не допускайте использования открытого огня вблизи рабочего пространства при работе с топливной системой или системой выделения паров топлива. Каждый раз при работе с топливной системой отключайте кабель от отрицательной клеммы батареи (кроме тех случаев, когда необходимо напряжение батареи).
Предупреждение: Всегда при демонтаже топливных магистралей собирайте топливо в одобренную емкость. Отверстие в контейнере должно составлять не менее 300 мм (12 дюймов) в диаметре для нормального сбора топлива.
Осторожно: Топливные магистрали и линии отвода испарений не должны иметь точек сращивания или ремонта. Магистраль необходимо заменить (в случае повреждения) магистралью того же самого типа.
Разгрузите давление топливной системы. См.
Понижение давления топлива : Без CH 48027-100 → CH 48027-100 .
Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
Снять выпускной воздуховод воздушного фильтра. См.
Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
Снять крышку впускного коллектора. См.
Замена крышки впускного коллектора : LE5 или LE9 .

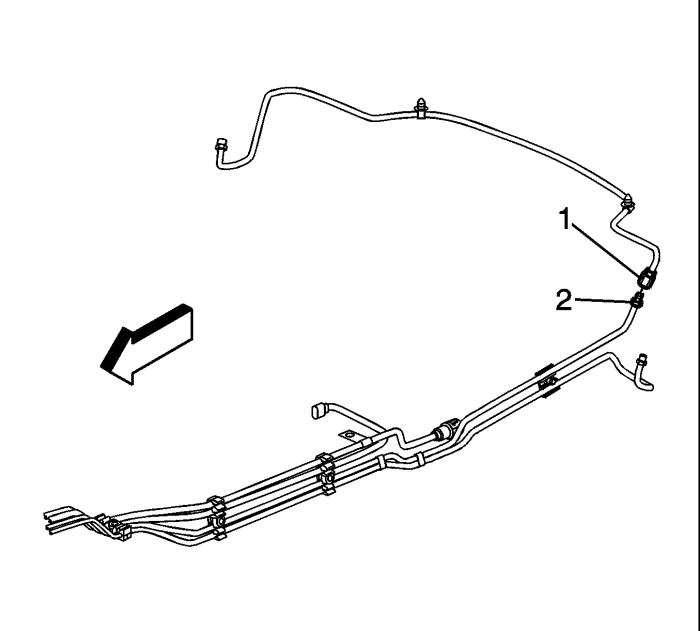

Отсоединить быстроразъемный фитинг (3) линии подачи топлива, установленный на шасси, от трубы топливного распределителя. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
Отсоединить быстроразъемный фитинг (2) магистрали улавливания паров топлива (EVAP), расположенной на ходовой части, от электромагнитного клапана продувки адсорбера системы EVAP. См. Обслуживание пластмассового быстросъемного разъема .
Снять подкапотный электрический блок, не оснащенный LAT. См. Замена электрического центра или соединительного блока в подкапотном пространстве .
Если блок оснащен LAT, снять расширительный бачок охлаждающей жидкости двигателя. См.
Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .

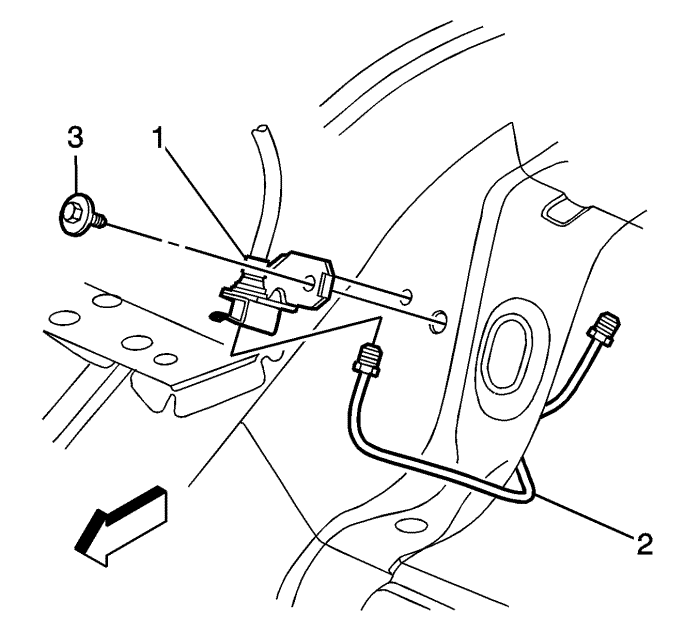

Снять зажим (1) магистрального топливопровода, расположенного на ходовой части, с кронштейна топливной магистрали.
Отсоединить фитинги задних тормозов (1) от клапана-модулятора давления в тормозной системе (BPMV).
Заткнуть фитинги тормозной трубки и заглушить выпускные отверстия BPMV во избежание потери тормозной жидкости и загрязнения.
Снимите топливный бак. См.
Замена топливного бака : FWD – Front Weel Drive, передний привод, передние ведущие колеса → полный привод .
Отсоединить электрический разъем (1) жгута проводов кузова от датчика давления топлива.
Отсоединить быстроразъемный фитинг (1) магистрали EVAP, расположенной на ходовой части, от адсорбера системы EVAP. См. Обслуживание пластмассового быстросъемного разъема .
Отсоединить фитинг заднего тормоза (2) от фитинга перепускной трубы заднего тормоза (1).
Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.
Отсоединить фитинг заднего тормоза (2) от фитинга шланга заднего тормоза (1).
Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.

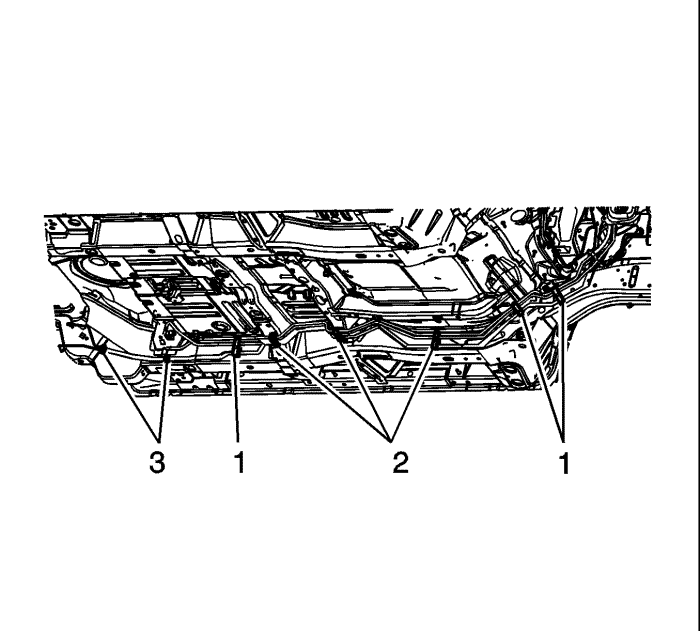

Снять тормоз, фиксаторы (1) топливной магистрали и линии системы EVAP с днища и лонжерона.
Снять тормоз, фиксаторы (2) топливной магистрали и линии системы EVAP с днища и стоек.
Снять фиксаторы тормозных трубок (3) с днища и лонжерона.

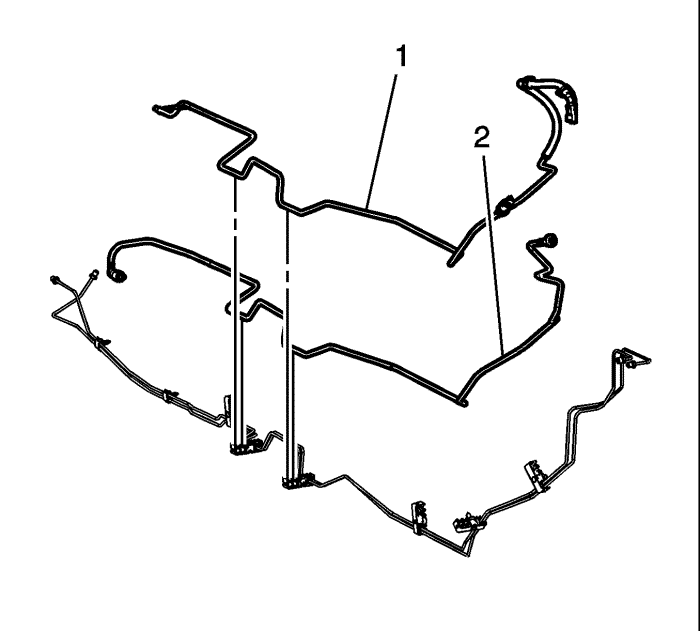

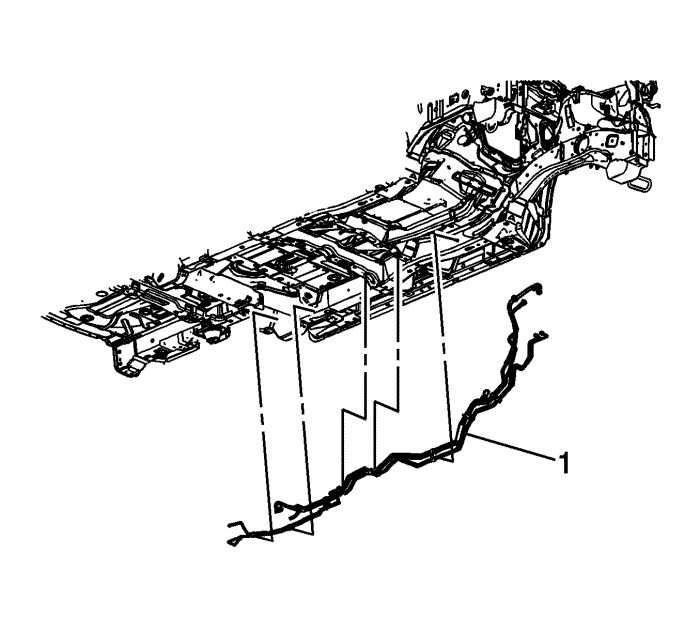

Снять тормоз, пучок (1) труб топливной магистрали и линии системы EVAP с автомобиля.
Снять с фиксаторов подающую топливную магистраль (1), расположенную на ходовой части.
Процедура установки
Установить на фиксаторы подающую топливную магистраль (1), расположенную на ходовой части.
Установить тормоз, пучок (1) труб топливной магистрали и линии системы EVAP на автомобиль.
Установить тормоз, фиксаторы (1) топливной магистрали и линии системы EVAP на днище и лонжерон.
Установить тормоз, фиксаторы (2) топливной магистрали и линии системы EVAP на стойки днища.
Установить фиксаторы тормозных трубок (3) на днище и лонжерон.
Снять заглушки с фитингов тормозной трубки.
Осторожно: Предупреждение о крепежных деталях
Установить фитинг заднего тормоза (2) на фитинг шланга заднего тормоза (1).
Затянуть
Снять заглушки с фитингов тормозной трубки.
Установить фитинг заднего тормоза (2) на фитинг перепускной трубы заднего тормоза (1).
Затянуть
Подсоединить быстроразъемный фитинг (1) магистрали EVAP, расположенной на ходовой части, к адсорберу системы EVAP. См. Обслуживание пластмассового быстросъемного разъема .
Подсоединить электрический разъем (1) жгута проводов кузова к датчику давления топлива.
Установить топливный бак. См.
Замена топливного бака : FWD – Front Weel Drive, передний привод, передние ведущие колеса → полный привод .
Снять крышки и заглушки с фитингов тормозных трубок и выпускных отверстий BPMV.
Установить фитинги задних тормозных трубок (1) на BPMV.
Затянуть
Подсоединить быстроразъемный фитинг (3) линии подачи топлива, установленный на шасси, к трубе топливного распределителя. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
Подсоединить быстроразъемный фитинг (2) магистрали EVAP, расположенной на ходовой части, к электромагнитному клапану продувки адсорбера системы EVAP. См. Обслуживание пластмассового быстросъемного разъема .
Если блок оснащен LAT, установить расширительный бачок охлаждающей жидкости двигателя. См.
Уравнительный бак радиатора, замена : Дизель → Бензиновые двигатели .
Установить подкапотный электрический блок, не оснащенный LAT. См. Замена электрического центра или соединительного блока в подкапотном пространстве .
Установить зажим (1) магистрального топливопровода, расположенного на ходовой части, на кронштейн топливной магистрали.
Установить крышку впускного коллектора. См.
Замена крышки впускного коллектора : LE5 или LE9 .
Установите выпускной воздуховод воздушного фильтра. См.
Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9
Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
Использовать следующую процедуру для осмотра на наличие утечек:
23.1. Включить зажигание при выключенном двигателе на 2 секунды.
23.2. Выключить зажигание на 10 секунд.
23.3. Установить ключ зажигания в положение ВКЛЮЧЕНО, не включая двигатель.
23.4. Убедитесь в отсутствии утечек топлива.
