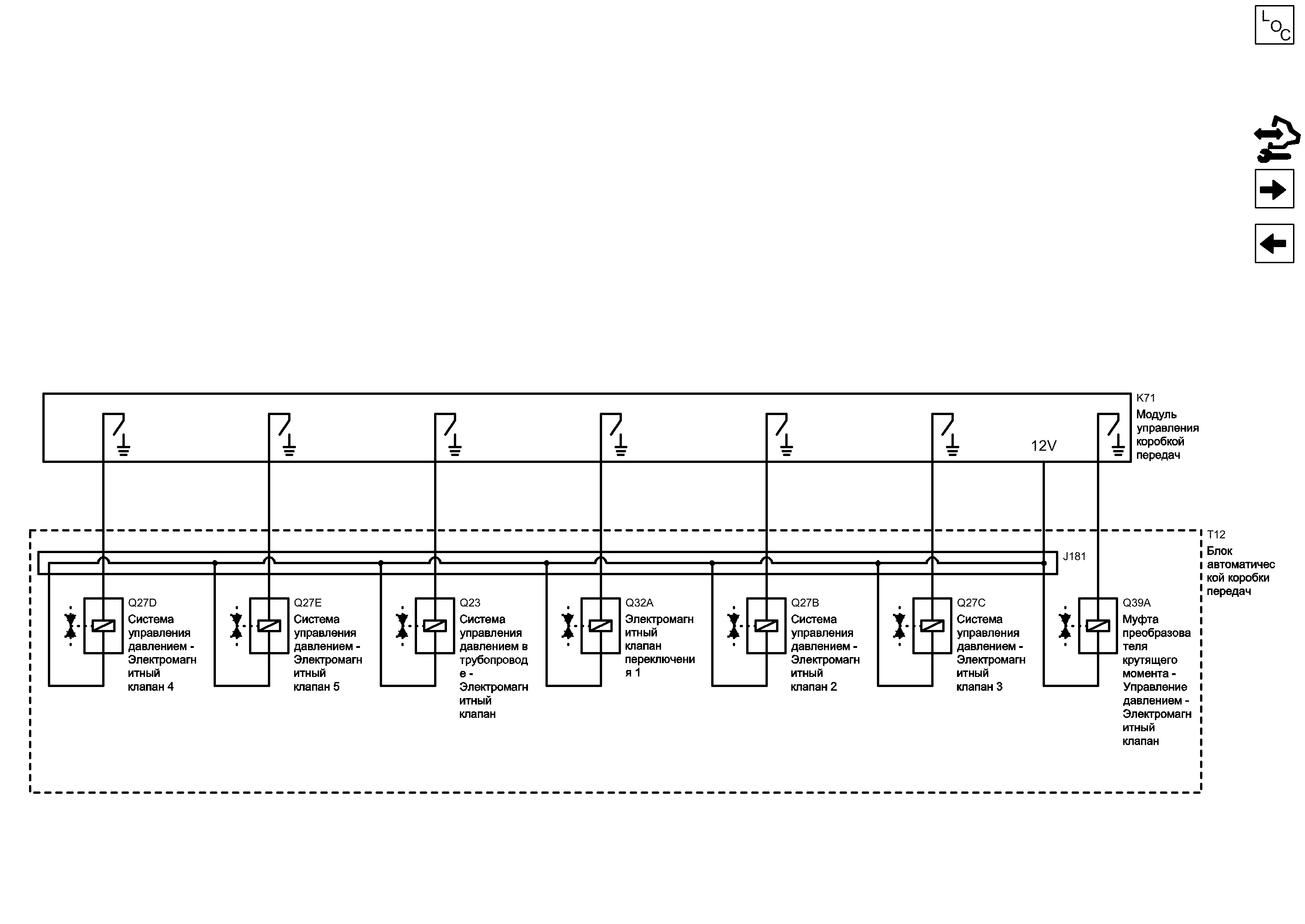

Соленоиды коробки передач


            |                         |


Display graphic

Display graphic

Компоненты
k71Модуль управления коробкой передачq27eСистема управления давлением - Электромагнитный клапан 5
q23Система управления давлением в трубопроводе - Электромагнитный клапанq32aЭлектромагнитный клапан переключения 1
q27bСистема управления давлением - Электромагнитный клапан 2q39aМуфта преобразователя крутящего момента - Управление давлением - Электромагнитный клапан
q27cСистема управления давлением - Электромагнитный клапан 3t12Блок автоматической коробки передач
q27dСистема управления давлением - Электромагнитный клапан 4
Разъемы
j181Жгут проводов автоматической коробки передач
T12 Блок автоматической коробки передач
Q39A Муфта преобразователя крутящего момента - Управление давлением - Электромаг...
Q27C Система управления давлением - Электромагнитный клапан 3
Q27B Система управления давлением - Электромагнитный клапан 2
Q32A Электромагнитный клапан переключения 1
Q23 Система управления давлением в трубопроводе - Электромагнитный клапан
Q27E Система управления давлением - Электромагнитный клапан 5
K71 Модуль управления коробкой передач

Расположение деталей (узлов) Трехмерная схема жгутов
J181 Жгут проводов автоматической коробки передач
Q27D Система управления давлением - Электромагнитный клапан 4
Опорный сигнал 12 вольт
Управление
Управление
Управление
Управление
Управление
Управление
Управление
Соленоиды и датчики коробки передач

Соленоиды и датчики коробки передач
Справочные данные по контроллерам

Справочные данные по контроллерам
Модуль рычага переключения передач

Модуль рычага переключения передач
Перечень основных электрических компонентов

Перечень основных электрических компонентов
