Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

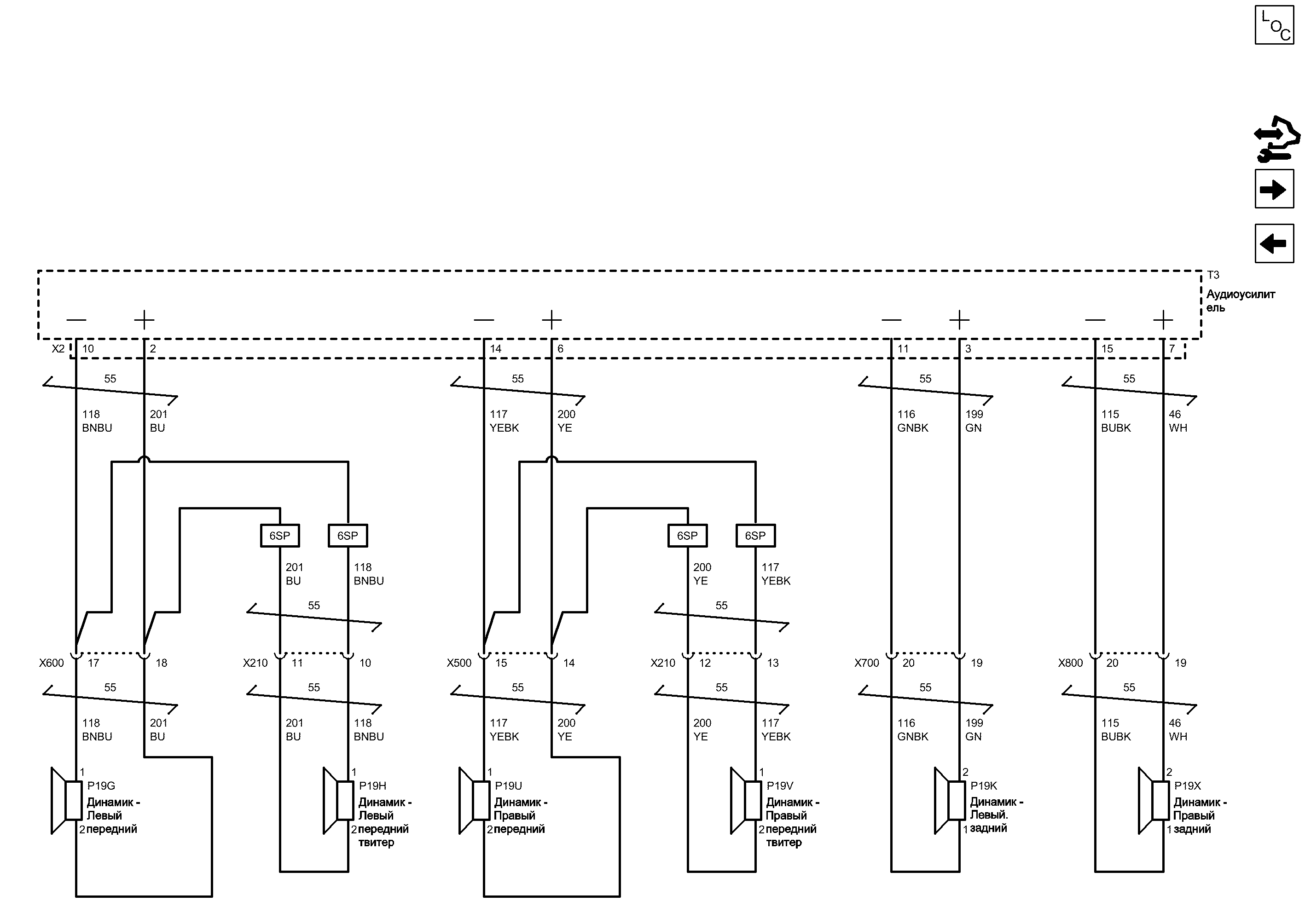

| Компоненты | |||
|---|---|---|---|
| p19g | Динамик - Левый передний | p19v | Динамик - Правый передний твитер |
| p19h | Динамик - Левый передний твитер | p19x | Динамик - Правый задний |
| p19k | Динамик - Левый. задний | t3 | Аудиоусилитель |
| p19u | Динамик - Правый передний | ||
| Разъемы | |||
|---|---|---|---|
| t3 (x2) | Аудиоусилитель x2 | x600 | Жгут проводов кузова и жгут проводов двери пассажира |
| x210 | Жгут проводов кузова и жгут проводов крыши | x700 | Жгут проводов кузова и жгут проводов левой задней двери |
| x500 | Жгут проводов кузова и жгут проводов двери водителя | x800 | Жгут проводов кузова и жгут проводов правой задней двери |
| Сокращения | |||
|---|---|---|---|
| 6sp | КОМПОНЕНТ ПЕРЕД. LH КОМПЬЮТЕР. ВЫБ. ПОДВ. (6SP) | ||
| Цветовые коды | |||
|---|---|---|---|
| bnbu | Коричневый-Синий | gnbk | Зеленый-Черный |
| bu | Синий | wh | Белый |
| bubk | Синий-Черный | ye | Желтый |
| gn | Зеленый | yebk | Желтый-Черный |
