Nubira-Lacetti

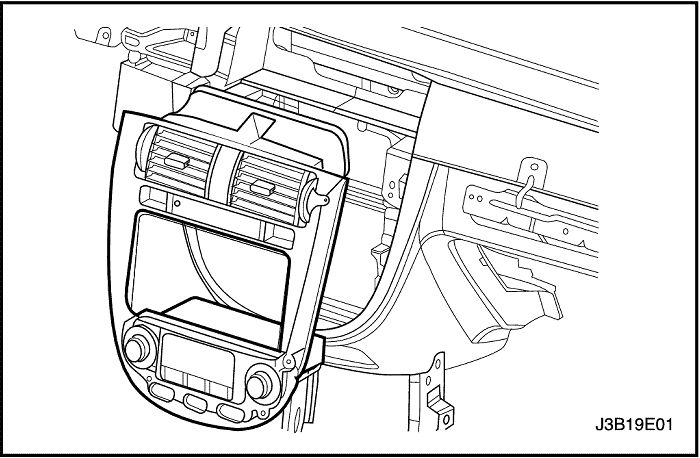

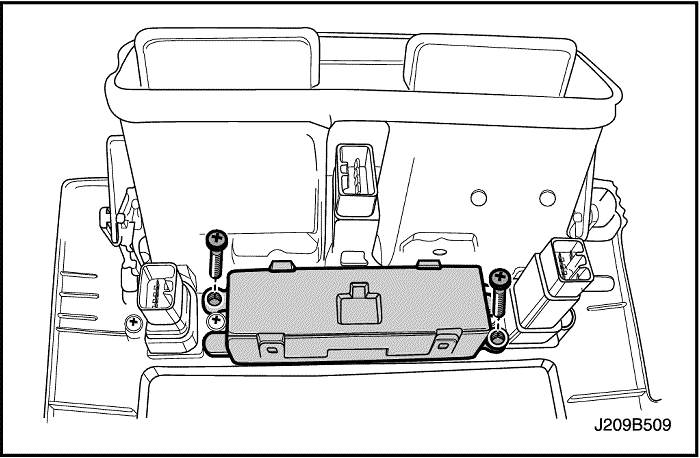

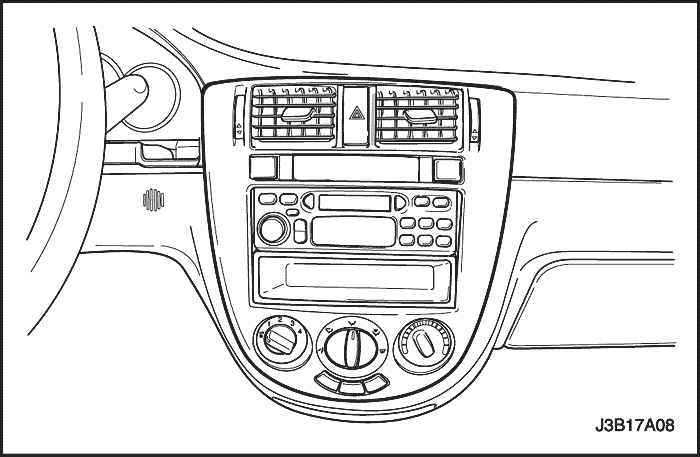

1. Отсоединить кабель управления режимом от режимной двери.
2. Снять центральный молдинг.
3. Отсоединить электрический разъем.

1. Подсоединить кабель управления режимом к режимной двери.
2. Подсоединить электрический разъем.
3. Установить центральный молдинг.

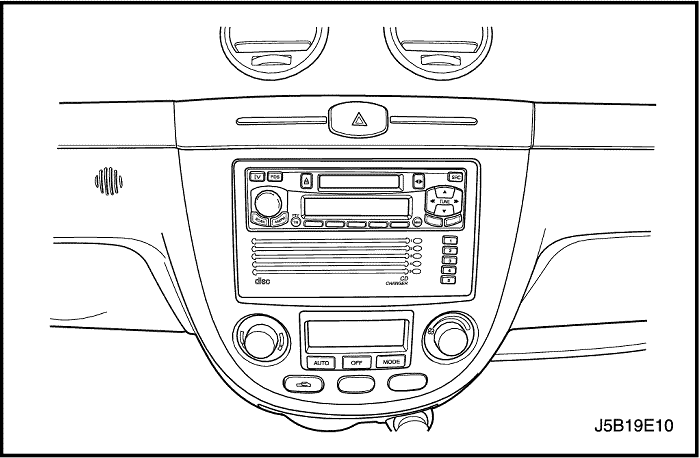

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

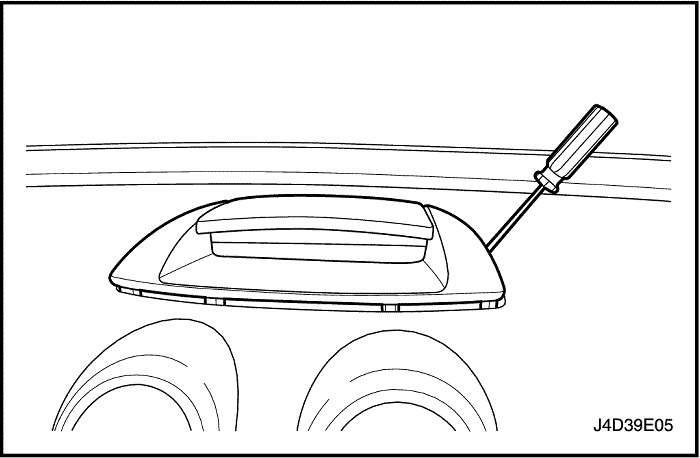

2. Поддеть центральный молдинг.
3. Отсоединить кабель управления режимом от режимной двери.
4. Отсоединить электрический разъем.
5. Снять центральный молдинг.

1. Подсоединить кабель управления режимом к режимной двери.
2. Подсоединить электрический разъем.
3. Установить центральный молдинг.
4. Присоедините провод к отрицательному выводу аккумуляторной батареи.

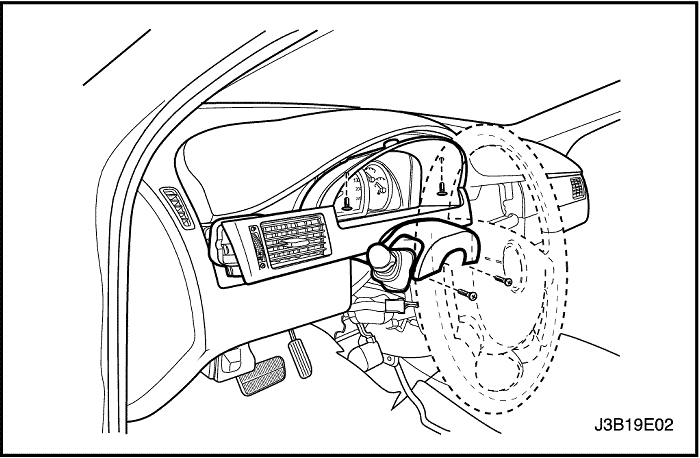

1. Снять винты и щиток панели приборов.
2. Отсоединить электрические разъемы.

1. Подсоединить электрические разъемы.
2. Установить щиток панели приборов с помощью винтов.

1. Снять винты и щиток панели приборов.

1. Установить винты и щиток панели приборов.

1. Снимите "бардачок".

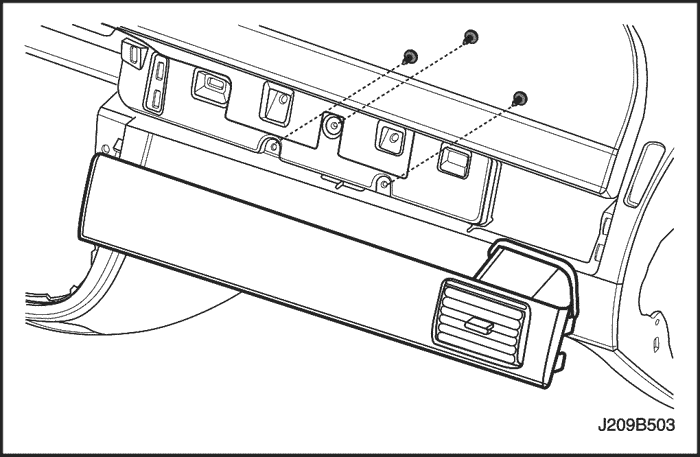

2. Снять винты и декоративный молдинг.

1. Установить декоративный молдинг с помощью винтов.
Затянуть
Затянуть винт декоративного молдинга с усилием 2 Н•м (18 фунт-дюймов).


2. Установите "бардачок".

1. Снять центральный молдинг панели приборов.
2. Снять винты и кожух пепельницы.

1. Установить кожух пепельницы с помощью винтов.
2. Установить центральный молдинг панели приборов.

1. Снять центральный молдинг панели приборов.
2. Отсоединить электрический разъем освещения прикуривателя и пепельницы.

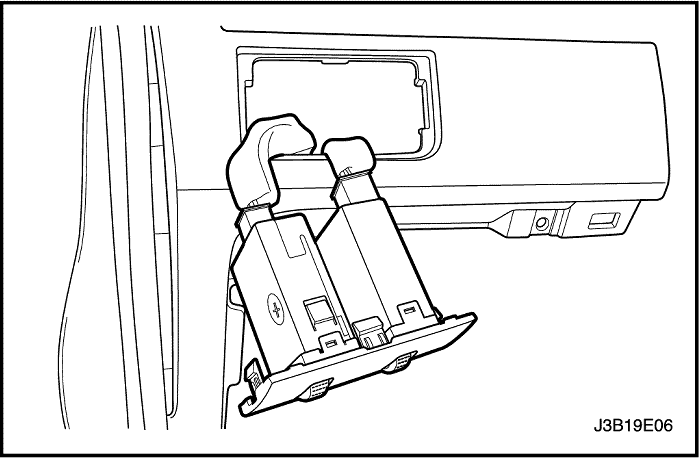

3. Извлечь кожух прикуривателя из панели приборов.

1. Установить кожух прикуривателя в панель приборов.
2. Установить прикуриватель в кожух прикуривателя.
3. Подсоединить электрический разъем освещения прикуривателя и пепельницы.
4. Установить центральный молдинг панели приборов.

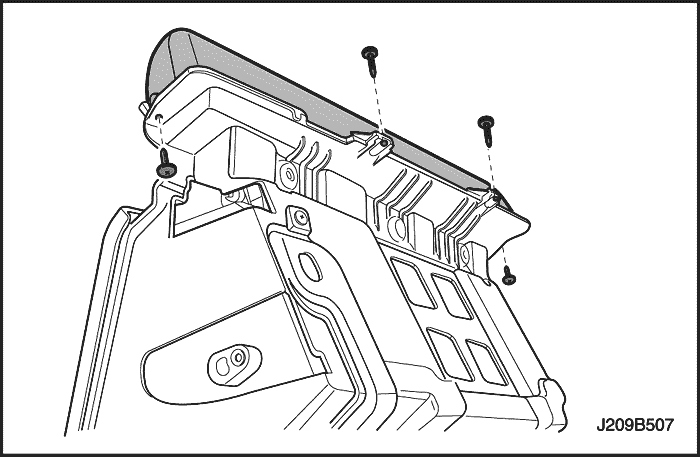

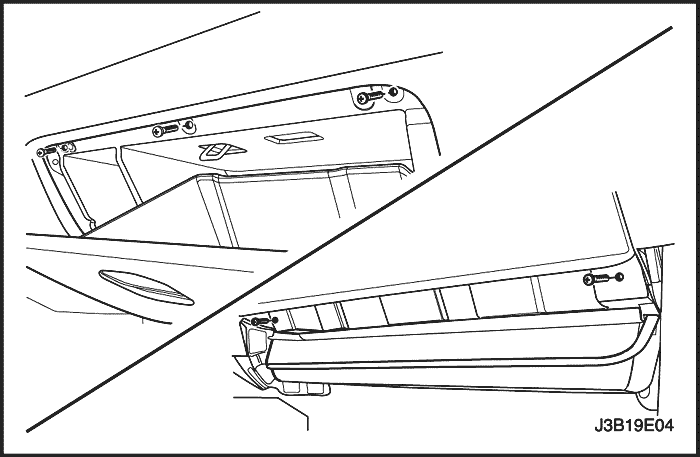

1. Снять винты и вещевой ящик.

1. Установить вещевой ящик с помощью винтов.

1. Снимите "бардачок".

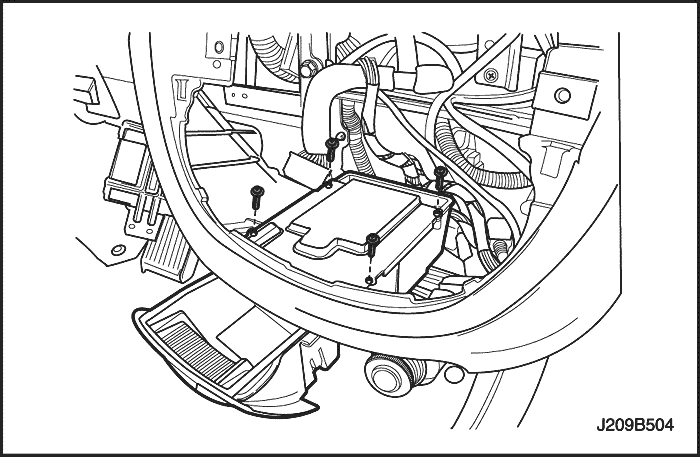

2. Снять винты и ящик для мелких предметов.

1. Установить ящик для мелких предметов с помощью винтов.
2. Установите "бардачок".

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять центральный молдинг.
3. Отсоединить электрический разъем.
4. Снять винты и цифровые часы.

1. Установить цифровые часы с помощью винтов.
2. Подсоединить электрический разъем.
3. Установить центральный молдинг.
4. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять центральную верхнюю крышку панели приборов.
3. Снять винты и часы.



---

1. Установить часы с помощью винтов.
Затянуть
Затянуть винты часов с усилием 3 Н•м (27 фунт-дюймов).


2. Установить центральную верхнюю крышку панели приборов.
3. Присоедините провод к отрицательному выводу аккумуляторной батареи.



---

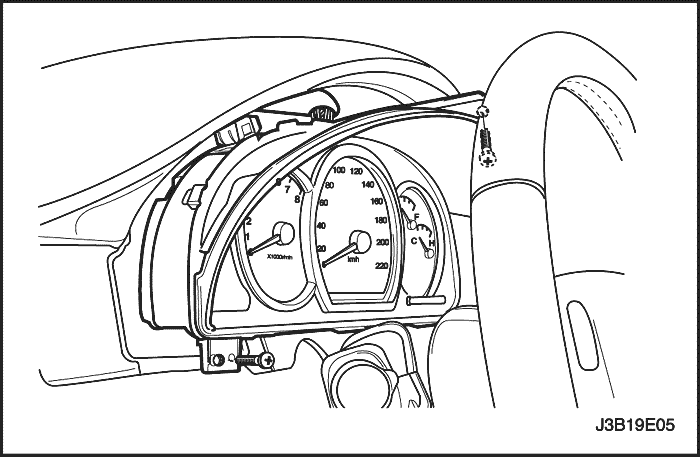

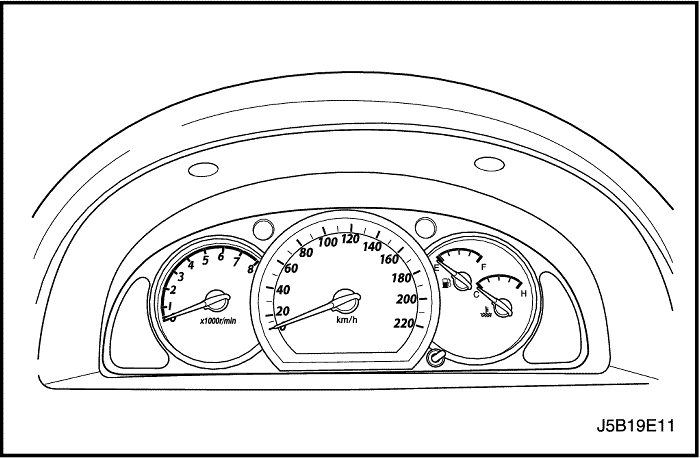

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снять щиток панели приборов.
3. Снять винты и комбинацию приборов.
4. Отсоединить электрические разъемы.

1. Подсоединить электрические разъемы.
2. Установить комбинацию приборов с помощью винтов.
Затянуть
Затянуть винт комбинации приборов с усилием 4 Н•м (35 фунт-дюйма).


3. Установить щиток панели приборов.
4. Присоедините провод к отрицательному выводу аккумуляторной батареи.

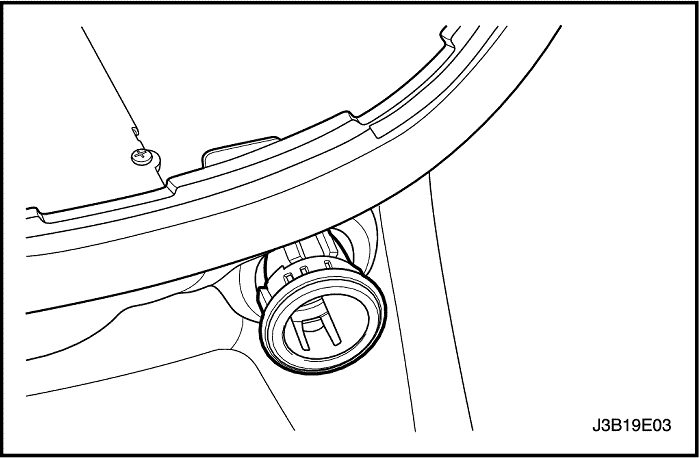

1. Снять регулятор освещения комбинации приборов.
2. Отсоединить электрические разъемы.

1. Подсоединить электрические разъемы.
2. Установить регулятор освещения комбинации приборов.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите приборную панель. См. «Комбинация приборов» в этом разделе.

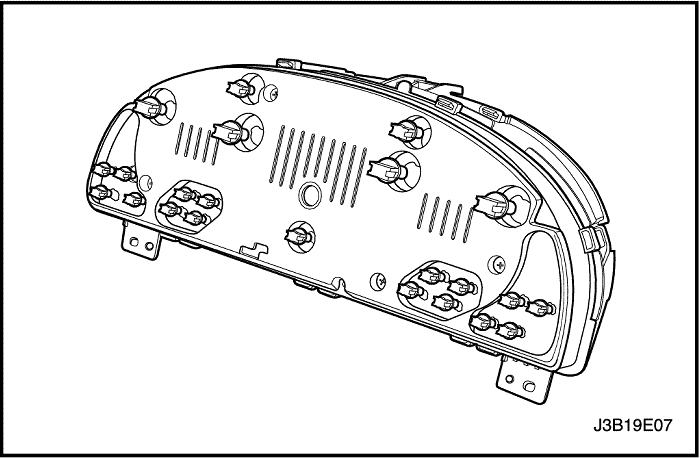

3. Извлечь неисправную лампу из задней части комбинации.

1. Установить новую лампу.
2. Установить комбинацию приборов. См. «Комбинация приборов» в этом разделе.
3. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Снимите напольную консоль. См. Раздел 9G, Облицовка салона.
3. Снять датчик солнца. См. раздел 7D, «Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха».
4. Снять стереомагнитолу с приемником am/fm. См. раздел 9F, «Аудиосистемы».
5. Снять центральный молдинг.
6. Снять регулятор освещения комбинации приборов.
7. Снять щиток панели приборов. См. «Щиток панели приборов» в этом разделе.
8. Снимите приборную панель. См. «Комбинация приборов» в этом разделе.
9. Снять вещевой ящик и его кожух. См. «Вещевой ящик» в этом разделе.
10. Снять коленный буфер. См. Раздел 9G, Облицовка салона.



---





11. Снять винты и боковые крышки панели приборов.

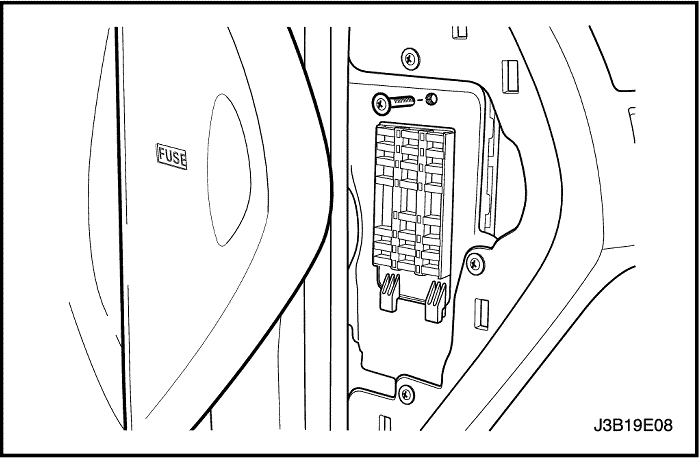

12. Снять винты и блок предохранителей панели приборов.



---

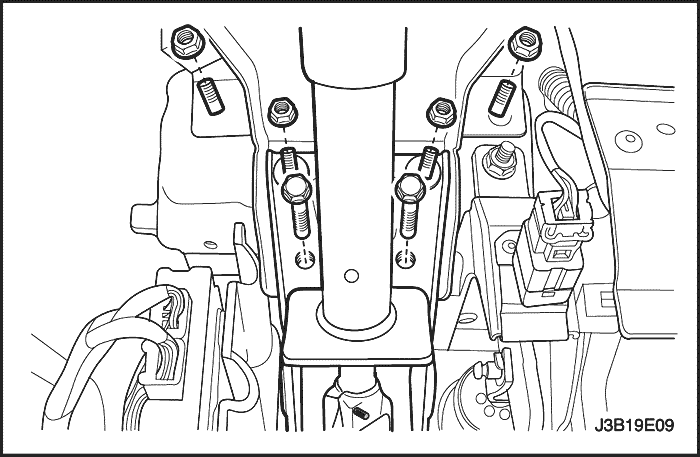

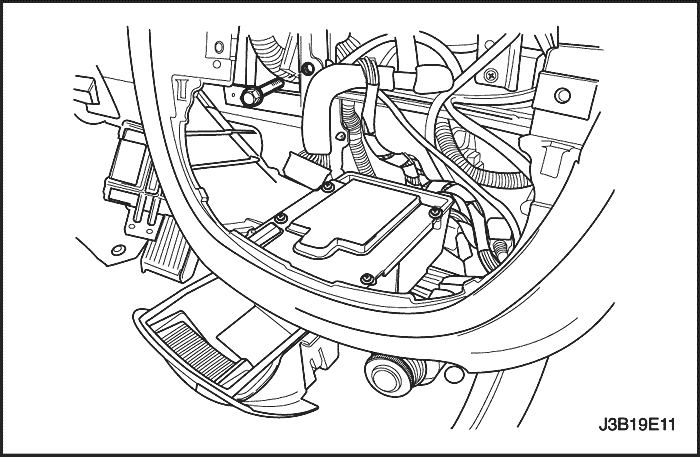

13. Снять гайки и болты, крепящие рулевую колонку.
14. Отсоединить электрический разъем рулевой колонки.
15. Опустить рулевую колонку.



---

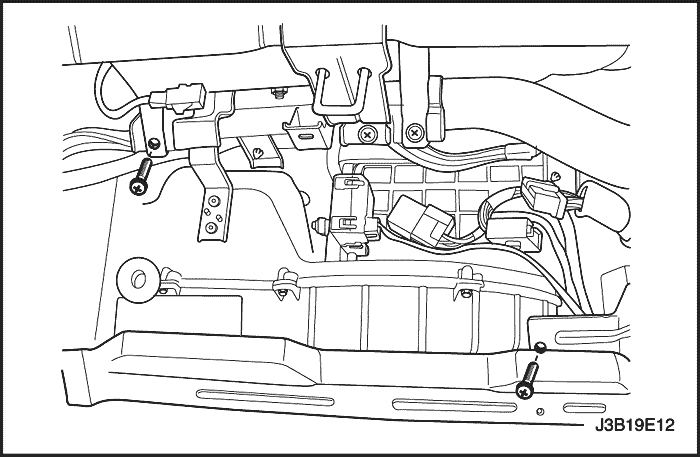

16. Снять болты и винты.
17. Снять соединительные элементы.



---





18. Снять болт, крепящий среднюю часть панели приборов к кузову.



---





19. Снять винты панели приборов за скобой вещевого ящика.



---

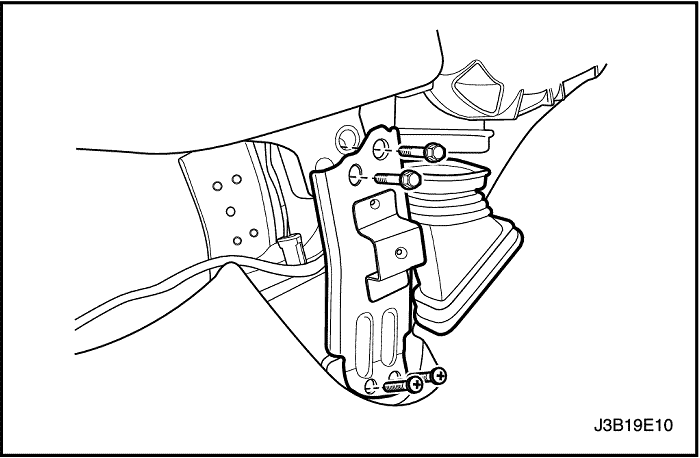

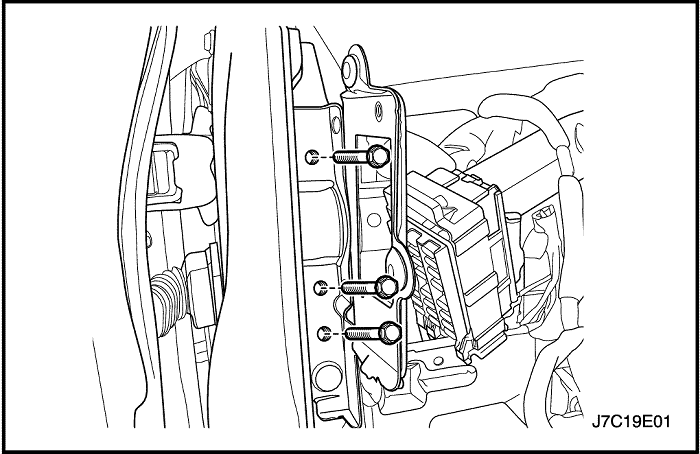

20. Снять болты, крепящие боковые части панели приборов к кузову.
21. Отсоединить электрические разъемы панели приборов.
22. Снять панель приборов.

1. Разместить панель приборов в автомобиле.
2. Подсоединить электрические разъемы панели приборов.
Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.
3. Установить болты, крепящие боковые части панели приборов к кузову.
Затянуть
Затянуть болты, крепящие панель приборов к кузову, с усилием 22 Н•м (16 фунт-футов).




---





4. Установить винты панель приборов за скобой вещевого ящика.



---





5. Установить болт, крепящий среднюю часть панели приборов к кузову.
Затянуть
Затянуть болты, крепящие панель приборов к кузову, с усилием 22 Н•м (16 фунт-футов).




---





6. Установить соединительные элементы с помощью болтов и винтов.
Затянуть
Затянуть болты соединительных элементов с усилием 22 Н•м (16 фунт-футов).




---





7. Поднять рулевую колонку.
8. Подсоединить электрический разъем рулевой колонки.
9. Установить гаки и болты, крепящие рулевую колонку.
Затянуть
Затянуть гайки рулевой колонки с усилием 22 Н•м (16 фунт-футов).
Затянуть болты рулевой колонки с усилием 22 Н•м (16 фунт-футов).




---





10. Установить блок предохранителей панели приборов с помощью винта.
11. Установить боковые крышки панели приборов с помощью винтов.



---





12. Установить коленный буфер. См. Раздел 9G, Облицовка салона.
13. Установить вещевой ящик и его кожух. См. «Вещевой ящик» в этом разделе.
14. Установить комбинацию приборов. См. «Комбинация приборов» в этом разделе.
15. Установить щиток панели приборов. См. «Щиток панели приборов» в этом разделе.
16. Установить регулятор освещения комбинации приборов.
17. Установить стереомагнитолу с приемником am/fm. См. раздел 9F, «Аудиосистемы». Установить центральный молдинг.
18. Установить датчик солнца. См. раздел 7D, «Система автоматического контроля температуры, нагрева, вентиляции и кондиционирования воздуха».
19. Установите напольную консоль. См. Раздел 9G, Облицовка салона.
20. Присоедините провод к отрицательному выводу аккумуляторной батареи.

1. Снять панель приборов. См. "Панель приборов" в этом разделе.
2. Снять жгут проводов с поперечины.
3. Отвернуть болты, крепящие обе боковые части поперечины к кузову.



---





4. Отвернуть болты, крепящие поперечину к кузову под ветровым стеклом со стороны водителя.
5. Снять поперечину с автомобиля.

1. Установить поперечину на автомобиль.
2. Завернуть болты, крепящие поперечину к кузову под ветровым стеклом со стороны водителя.
Затянуть
Затянуть болты крепления поперечины к кузову до 22 Н•м (16 фунт-футов).




---





3. Установить болты, крепящие боковые части панели приборов к кузову.
Затянуть
Затянуть болты, крепящие панель приборов к кузову, с усилием 22 Н•м (16 фунт-футов).


4. Установить жгут проводов на поперечину.
5. Установить панель приборов. См. "Панель приборов" в этом разделе.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

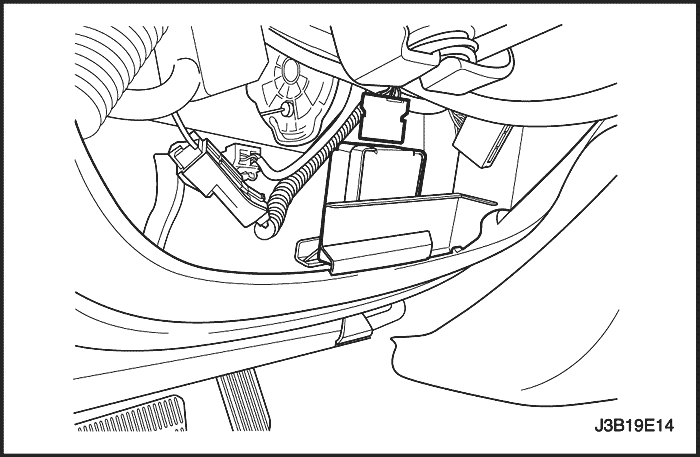

2. Снять панель обивки коленного буфера под рулевой колонкой.
3. Отсоединить электрический разъем.
4. Снять винты и модуль звуковой сигнализации.

1. Установить модуль звуковой сигнализации с помощью винтов.
Затянуть
Затянуть винты модуля звуковой сигнализации с усилием 4 Н•м (35 фунт-дюймов).


2. Подсоединить электрический разъем.
3. Установить панель обивки коленного буфера под рулевой колонкой.
4. Присоедините провод к отрицательному выводу аккумуляторной батареи.
