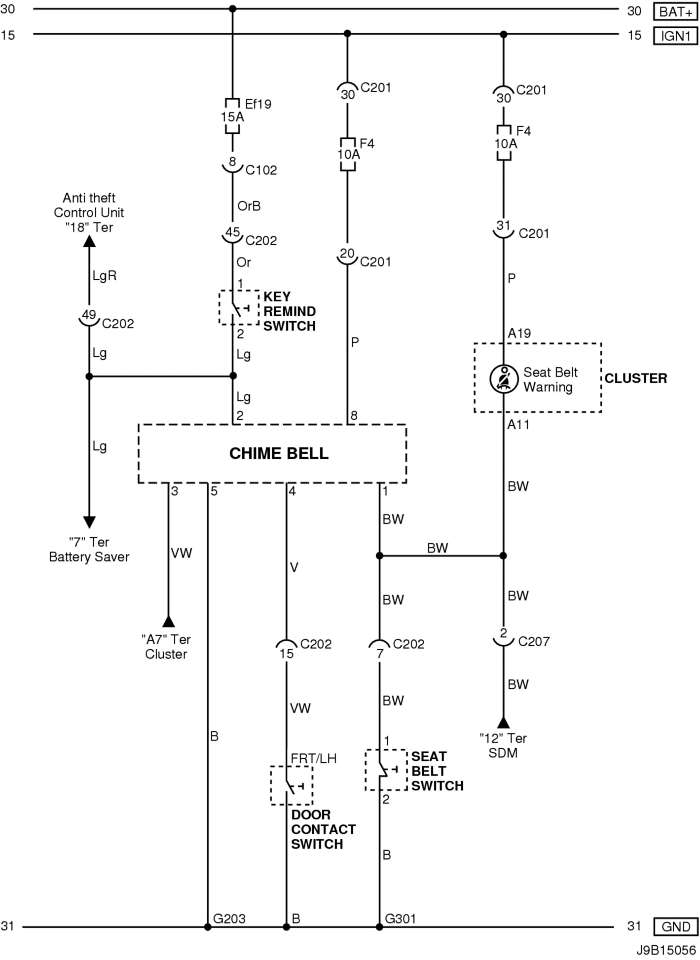

Электрическая схема 2009 24. ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗВУКОВОЙ СИГНАЛИЗАЦИИ, НАПОМИНАНИЯ О РЕМНЕ БЕЗОПАСНОСТИ И КЛЮЧЕ
24. ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗВУКОВОЙ СИГНАЛИЗАЦИИ, НАПОМИНАНИЯ О РЕМНЕ БЕЗОПАСНОСТИ И КЛЮЧЕ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 11, белый) |
Кузов - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С202 (контакт 89, белый) |
Приборная панель - кузов |
Левая часть пространства для ног водителя |
| С207 (контакт 6, белый) |
Подушка безопасности - приборная панель |
Верхняя правая часть пространства для ног водителя |
| G203 |
Приборная панель |
За левым кронштейном аудиосистемы |
| G301 |
Кузов |
Под панелью пола кузова при поперечине со стороны переднего пассажира |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

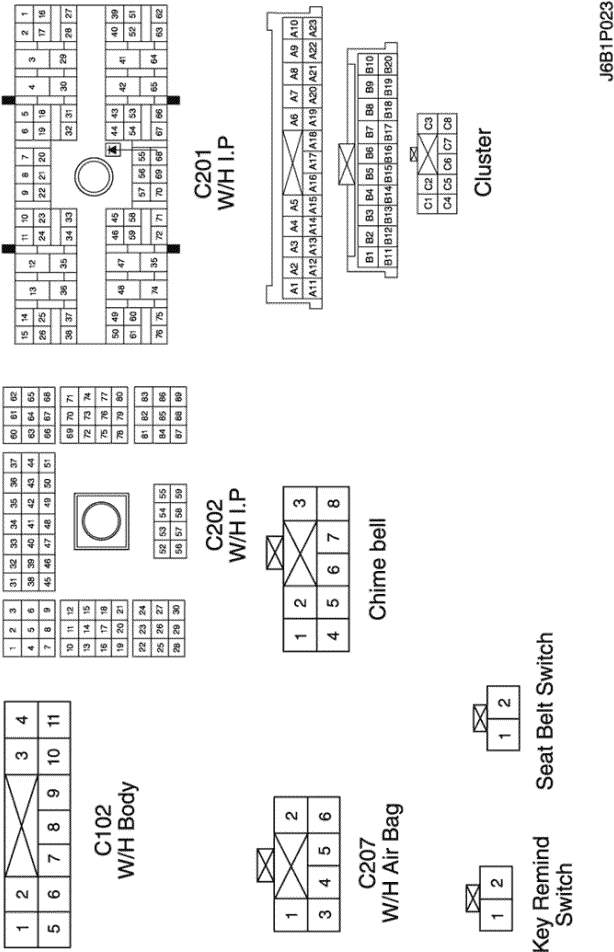

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
