7. КОНДИЦИОНЕР

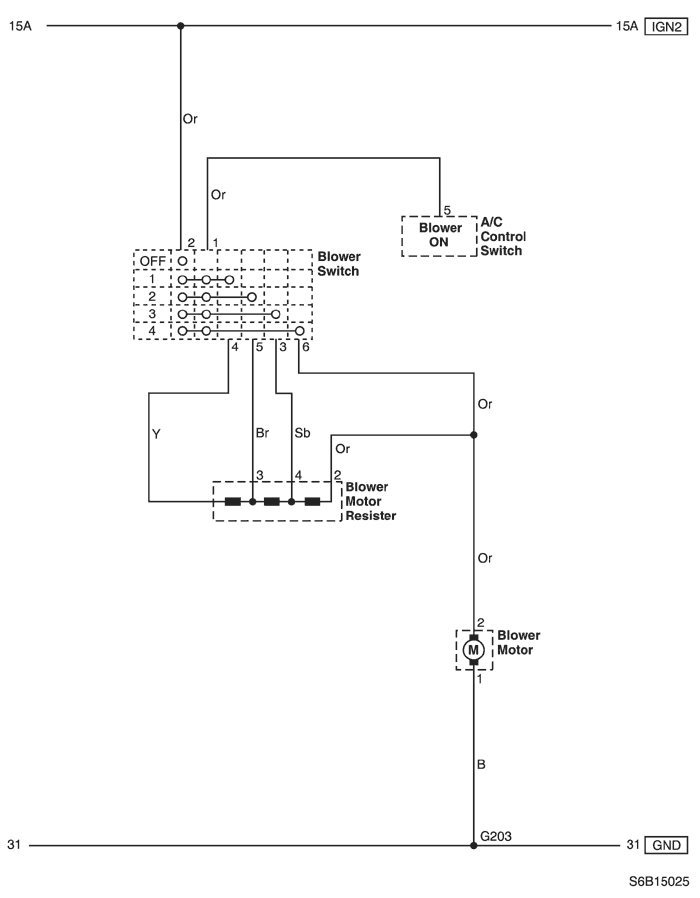

1) ЦЕПЬ УПРАВЛЕНИЯ ЭЛЕКТРОВЕНТИЛЯТОРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| G203 |
Приборная панель |
Под пепельницей |

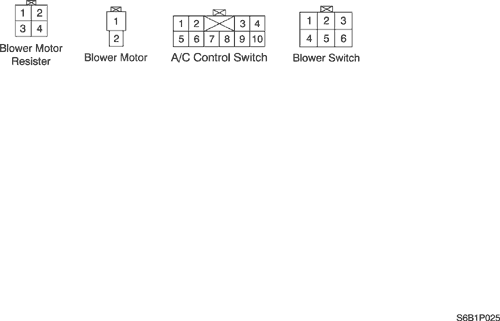

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

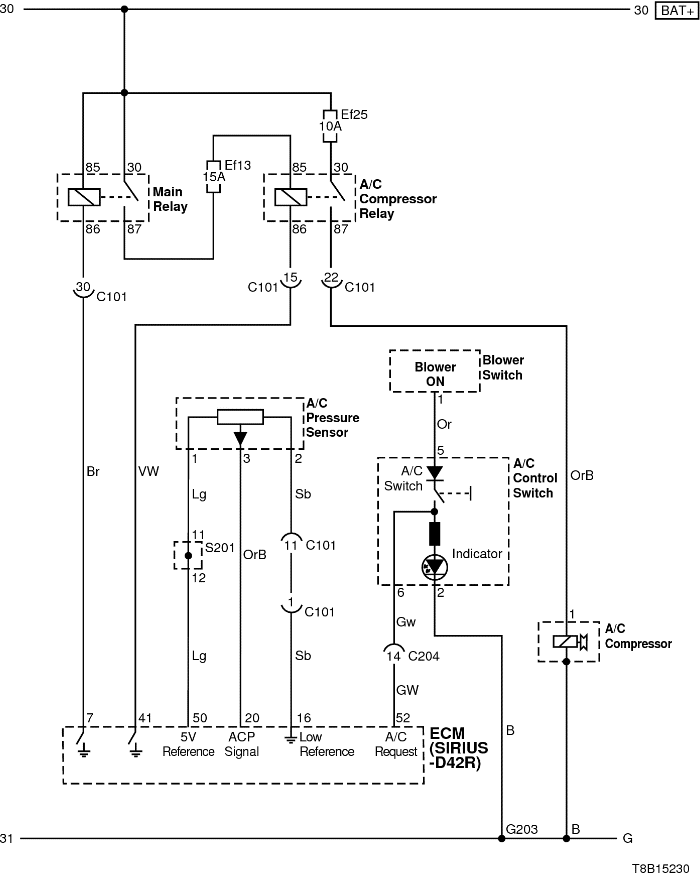

2) ЦЕПЬ УПРАВЛЕНИЯ КОМПРЕССОРОМ КОНДИЦИОНЕРА : sirius d42
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) |
Двигатель - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С204 (контакт 18, серый) |
Приборная панель - двигатель |
Верхняя часть пространства для ног водителя |
| G203 |
Приборная панель |
Под пепельницей |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

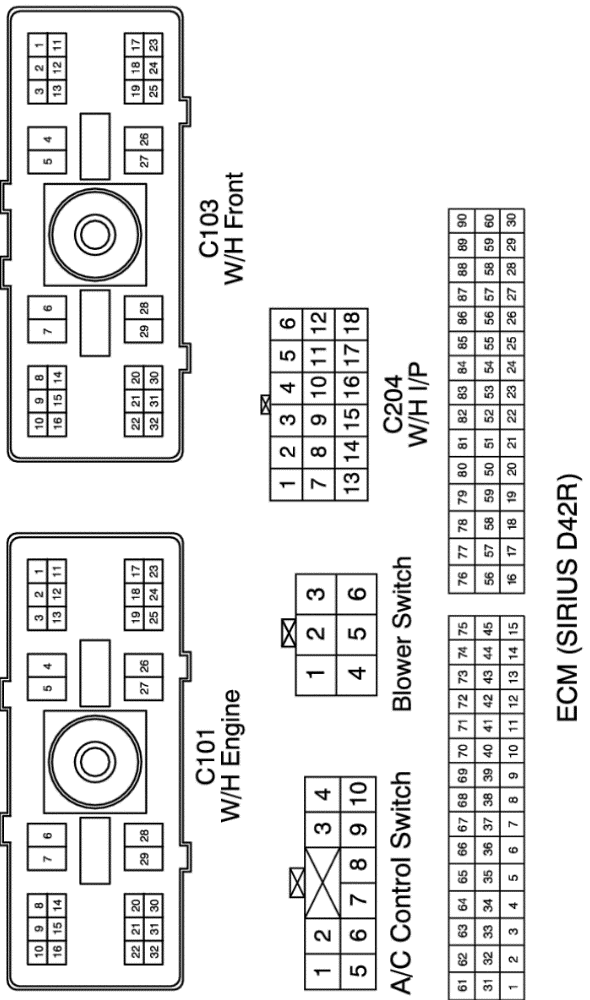

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

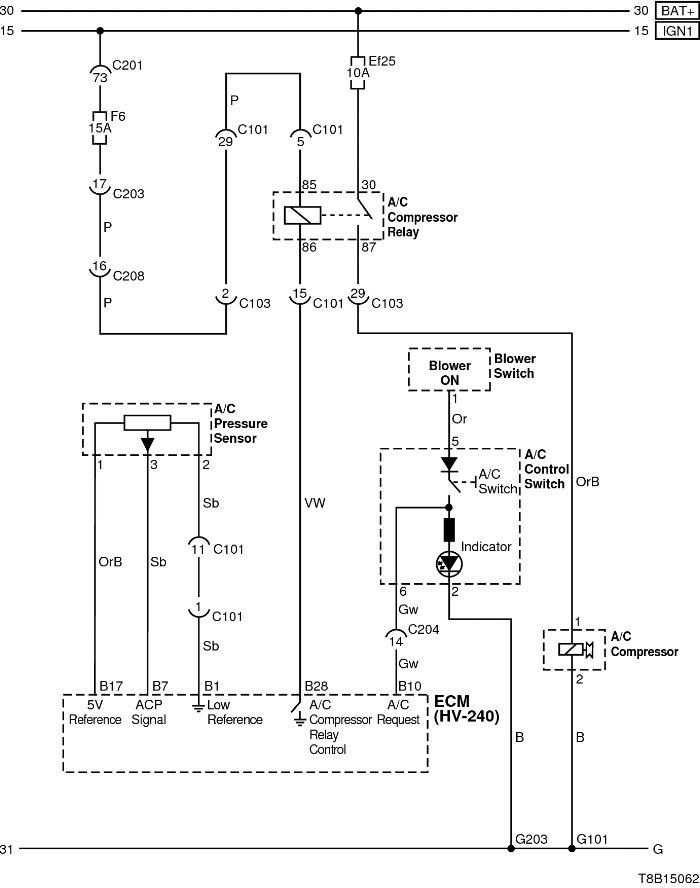

3) ЦЕПЬ УПРАВЛЕНИЯ КОМПРЕССОРОМ КОНДИЦИОНЕРА : hv-240
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) |
Двигатель - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С204 (контакт 18, серый) |
Приборная панель - двигатель |
Верхняя часть пространства для ног водителя |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| G101 |
ПЕРЕДНЯЯ ЧАСТЬ |
За правой фарой |
| G203 |
Приборная панель |
Под пепельницей |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

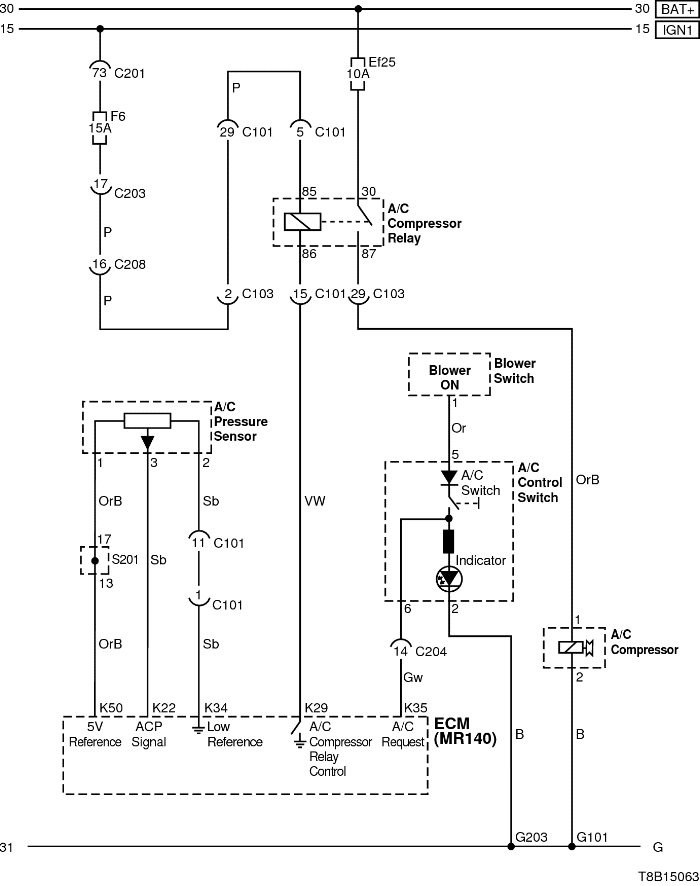

4) ЦЕПЬ УПРАВЛЕНИЯ КОМПРЕССОРОМ КОНДИЦИОНЕРА : mr-140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) |
Двигатель - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С204 (контакт 18, серый) |
Приборная панель - двигатель |
Верхняя часть пространства для ног водителя |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| G101 |
ПЕРЕДНЯЯ ЧАСТЬ |
За правой фарой |
| G203 |
Приборная панель |
Под пепельницей |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s201

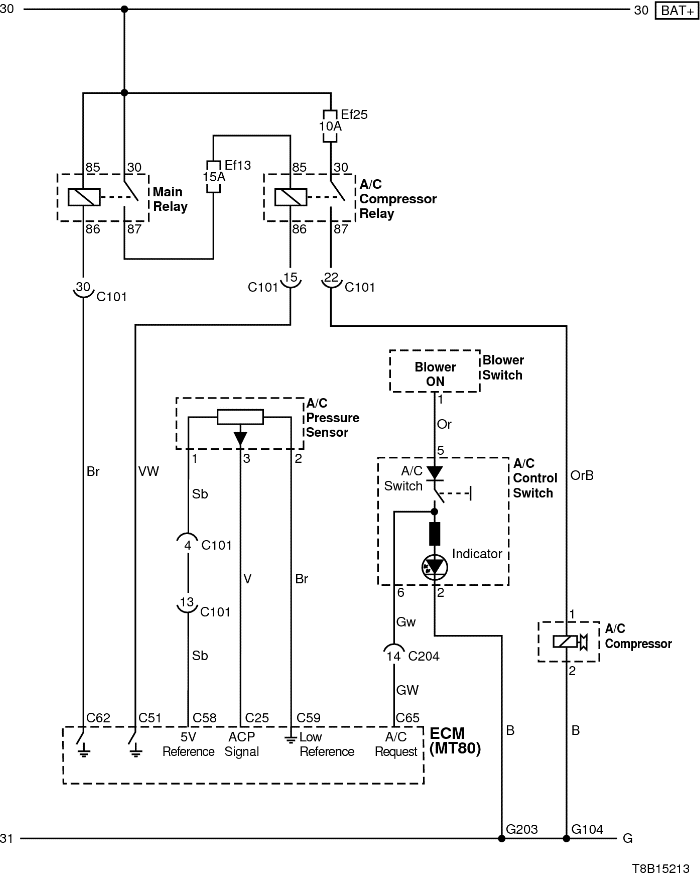

5) ЦЕПЬ УПРАВЛЕНИЯ КОМПРЕССОРОМ КОНДИЦИОНЕРА : mt80
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С101 (контакт 32, черный) |
Двигатель - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С204 (контакт 18, серый) |
Приборная панель - двигатель |
Верхняя часть пространства для ног водителя |
| G203 |
Приборная панель |
Под пепельницей |

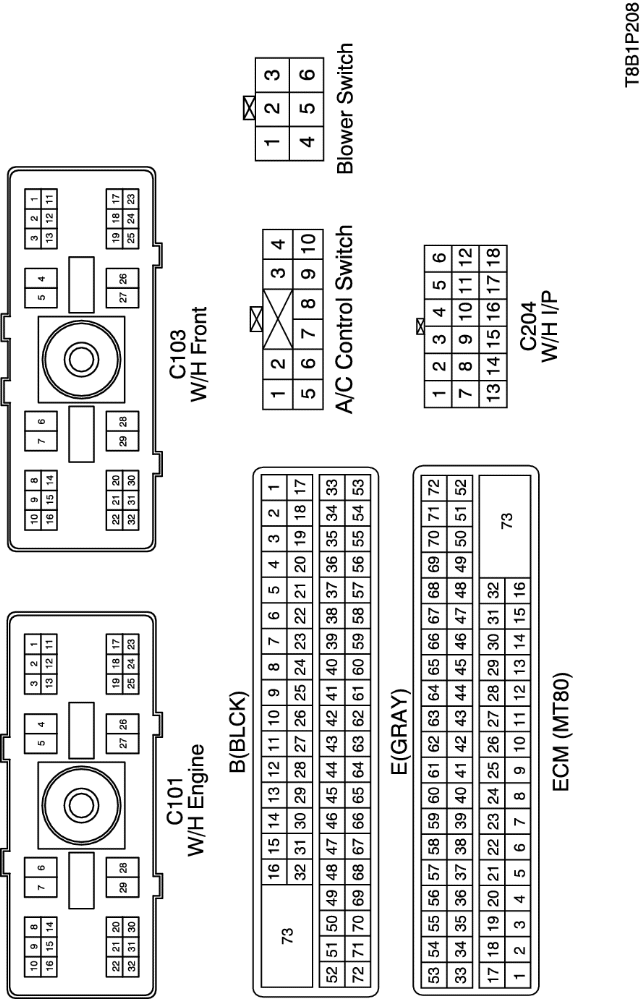

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

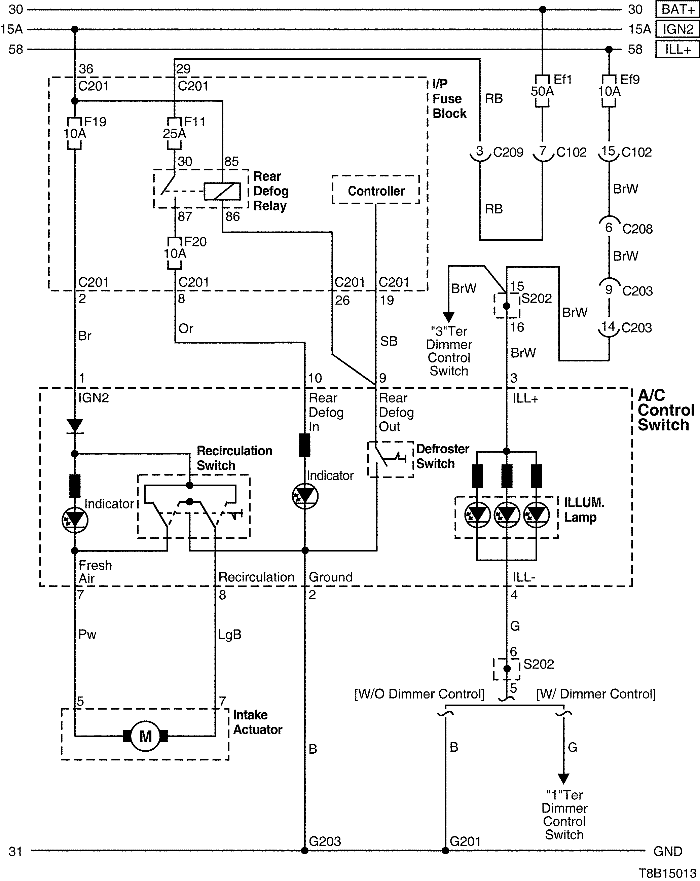

6) ПИТАНИЕ, МАССА И ЦЕПЬ ПРИВОДА ВПУСКНОЙ ЗАСЛОНКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С202 (контакт 20, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| G201 |
Приборная панель |
Верхний выключатель управления зеркалом |
| G203 |
Приборная панель |
Под пепельницей |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
