22. ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ

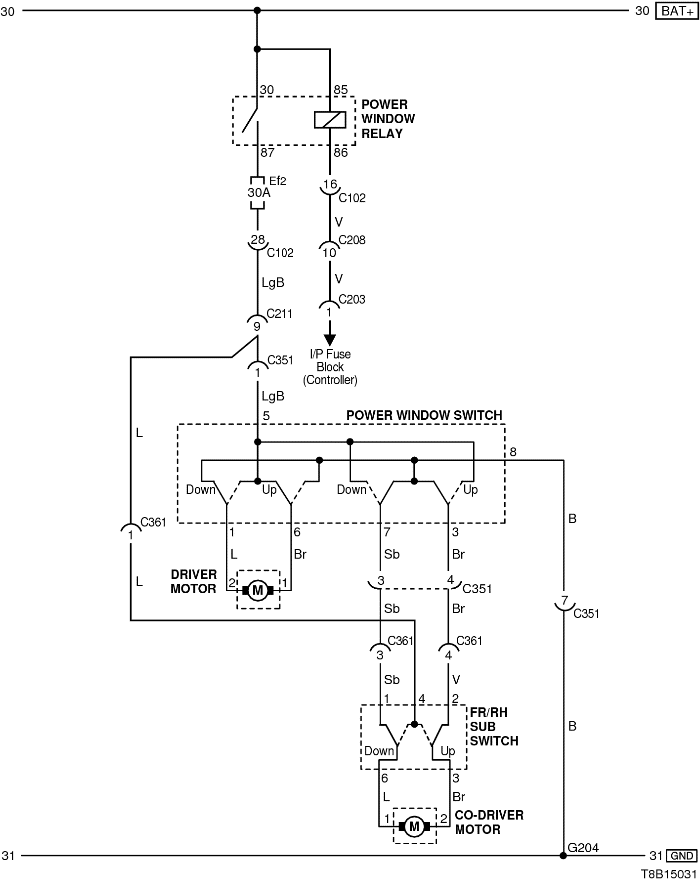

1) ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ ТОЛЬКО СПЕРЕДИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С351 (контакт 29, белый) |
Пол - передняя левая дверь |
Под левой передней стойкой |
| С361 (контакт 29, белый) |
Пол - передняя правая дверь |
Под правой передней стойкой |
| G204 |
Пол |
Под правой передней стойкой |

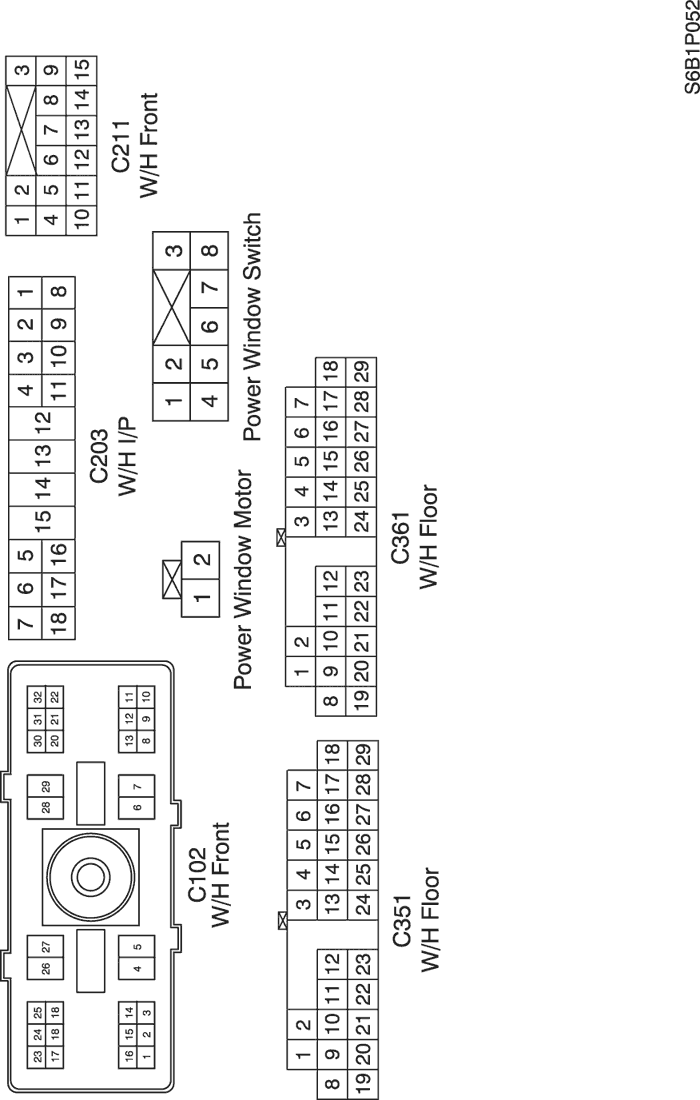

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

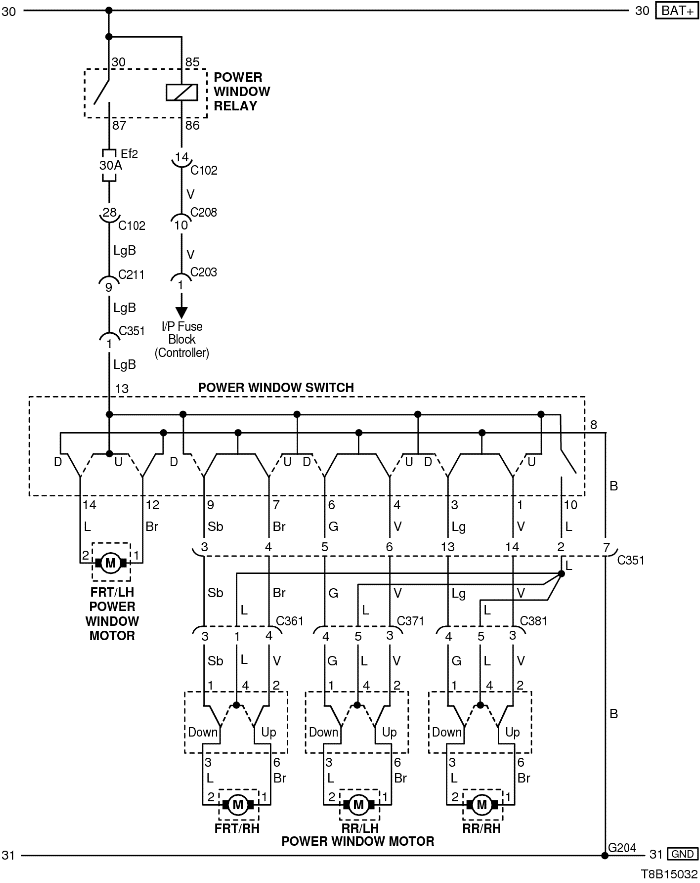

2) ЦЕПЬ ПЕРЕДНИХ И ЗАДНИХ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С351 (контакт 29, белый) |
Пол - передняя левая дверь |
Под левой передней стойкой |
| С361 (контакт 29, белый) |
Пол - передняя правая дверь |
Под правой передней стойкой |
| С371 (контакт 6, белый) |
Пол - задняя левая дверь |
Под левой средней стойкой |
| С381 (контакт 6, белый) |
Пол - задняя правая дверь |
Под правой средней стойкой |
| G204 |
Пол |
Под правой передней стойкой |

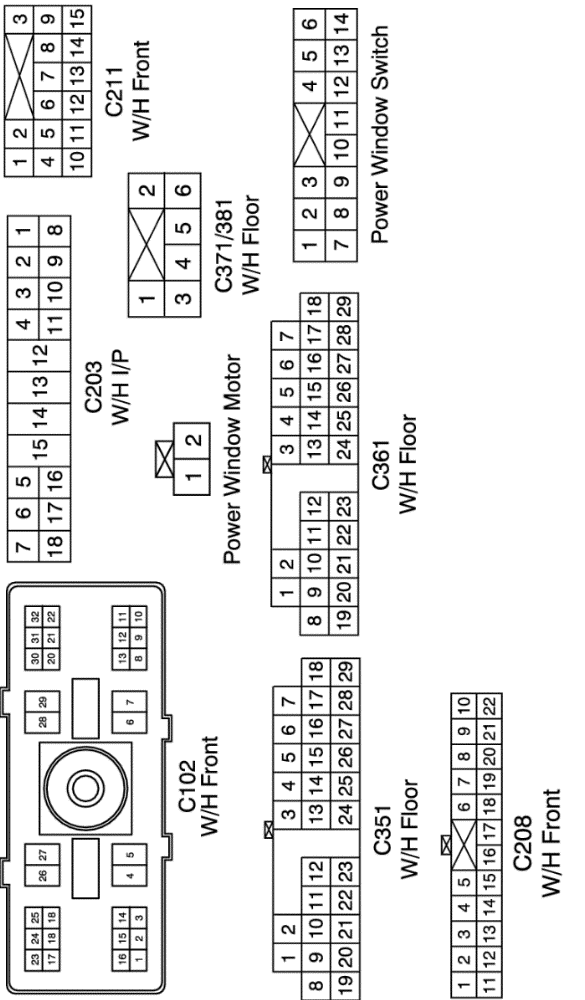

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

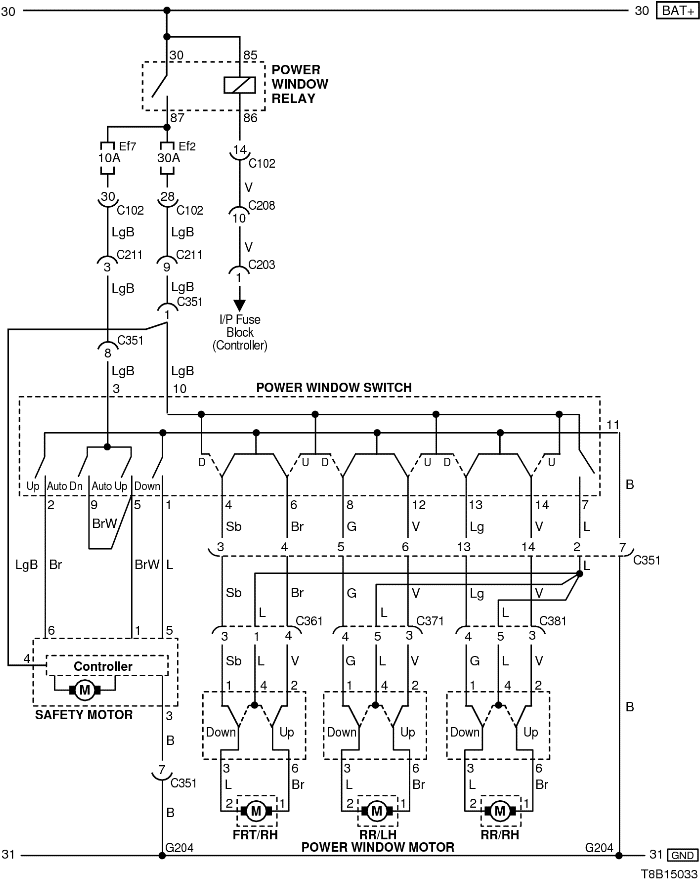

3) ЗАЩИТНАЯ ЦЕПЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С351 (контакт 29, белый) |
Пол - передняя левая дверь |
Под левой передней стойкой |
| С361 (контакт 29, белый) |
Пол - передняя правая дверь |
Под правой передней стойкой |
| С371 (контакт 6, белый) |
Пол - задняя левая дверь |
Под левой средней стойкой |
| С381 (контакт 6, белый) |
Пол - задняя правая дверь |
Под правой средней стойкой |
| G204 |
Пол |
Под правой передней стойкой |

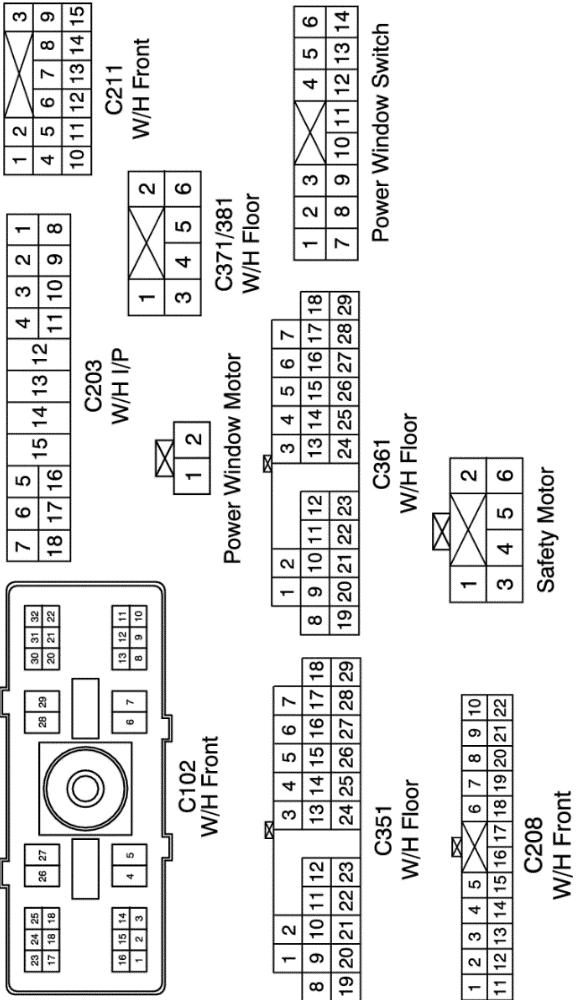

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
