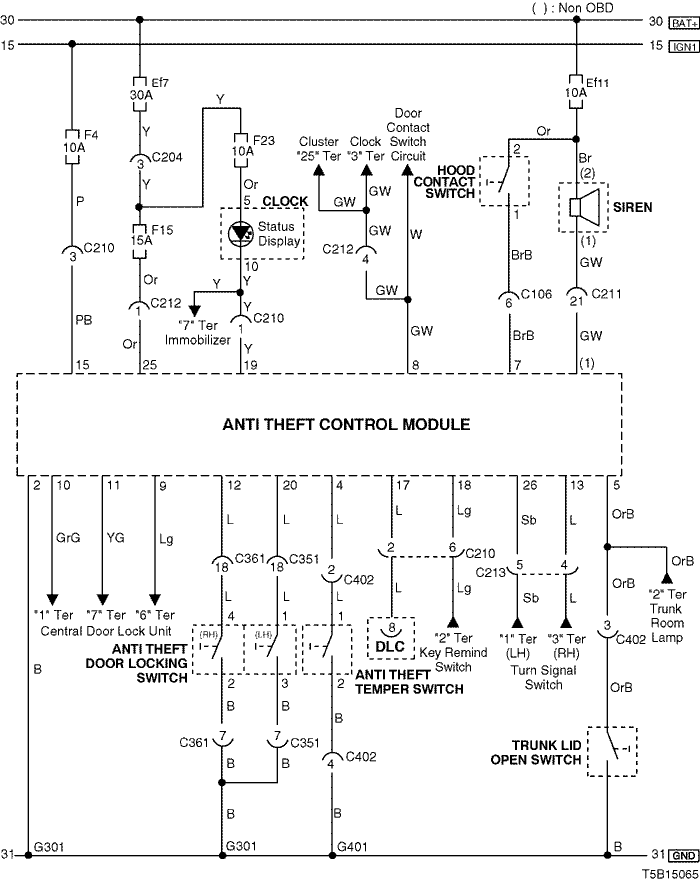

28. ANTI-THEFT CONTROL SYSTEM CIRCUIT
1) notch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C106 (8 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C210 (8 Pin, Green) |
IP – Body |
Under Left A Pillar |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| C402 (4 Pin, White) |
Trunk – Body (N/B) |
Behind Left Trunk Room Panel |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
| G401 |
Body (N/B) |
Upper Left Trunk Room Panel |

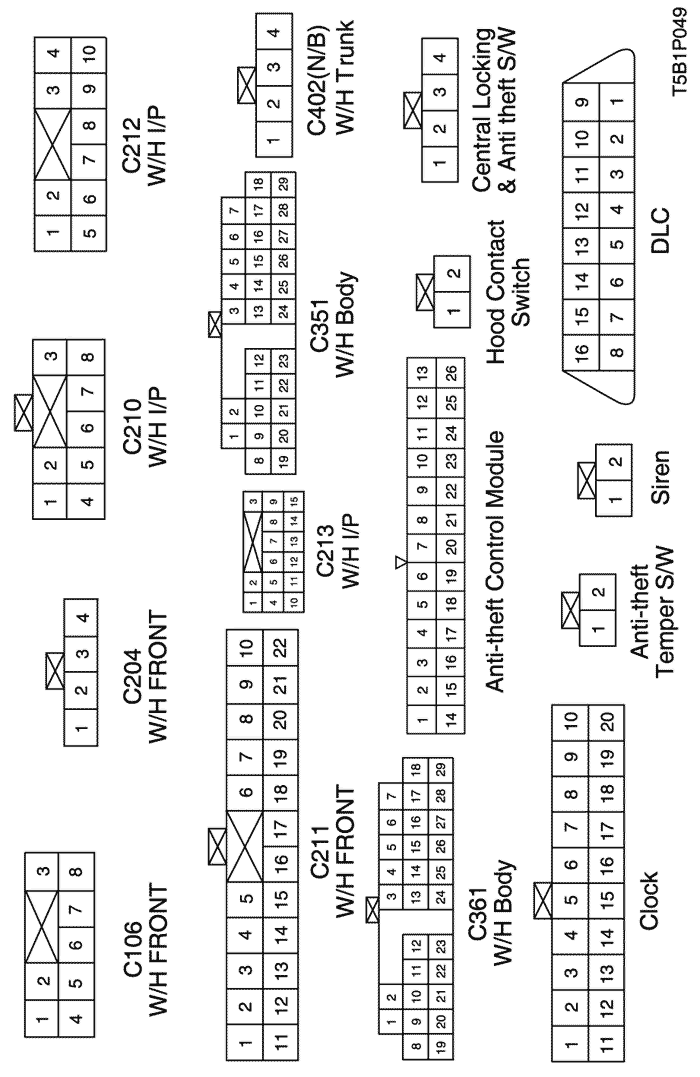

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

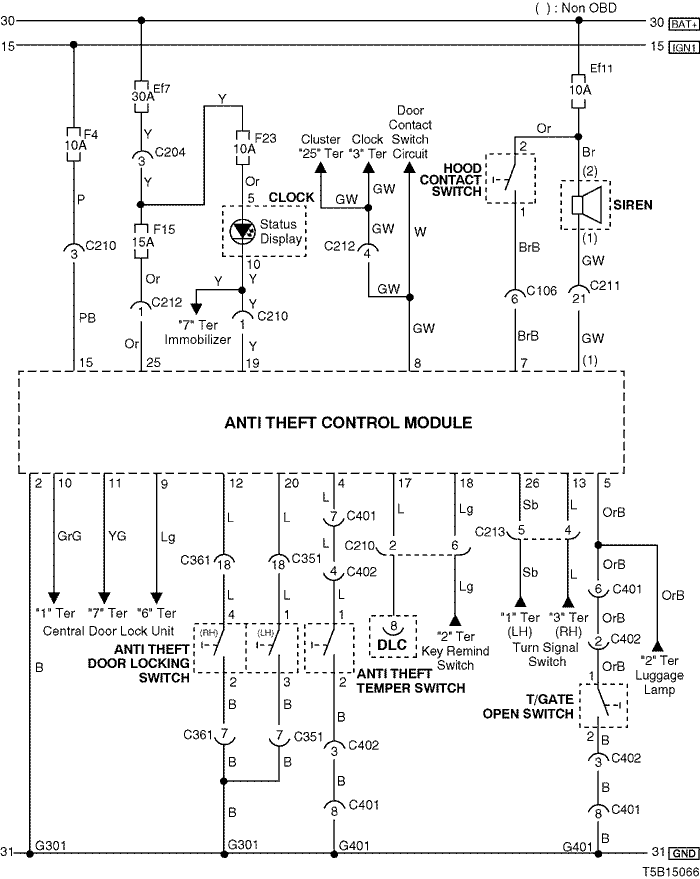

2) hatch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C106 (8 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C210 (8 Pin, Green) |
IP – Body |
Under Left A Pillar |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C351 (29 Pin, White) |
Body – Co-Driver Door |
Under Left A Pillar |
| C361 (29 Pin, White) |
Body - Driver Door |
Under Right A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body (H/B) |
Under Left C Pillar |
| C402 (4 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
| G401 |
Body (H/B) |
Left Tail Gate Panel |

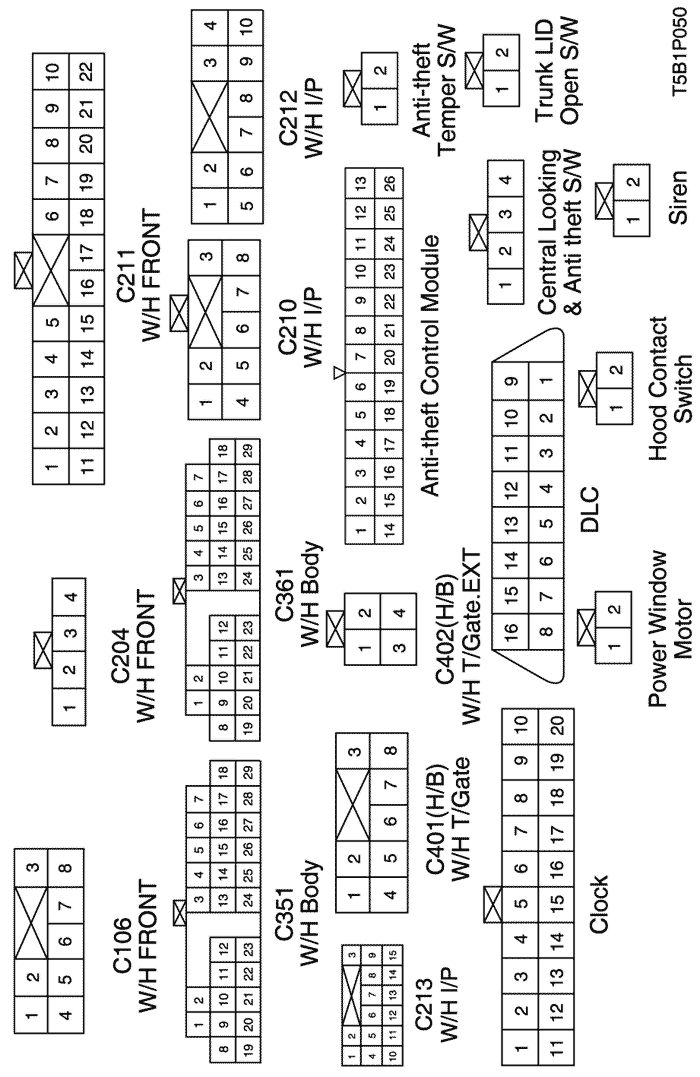

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
