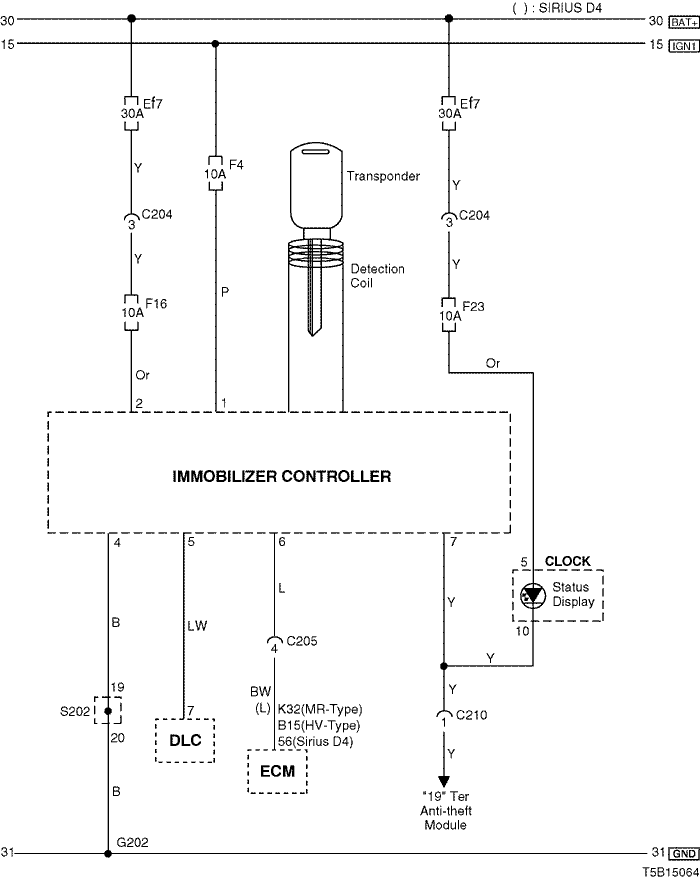

27. IMMOBILIZER SYSTEM CIRCUIT
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C210 (8 Pin, Green) |
IP – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |

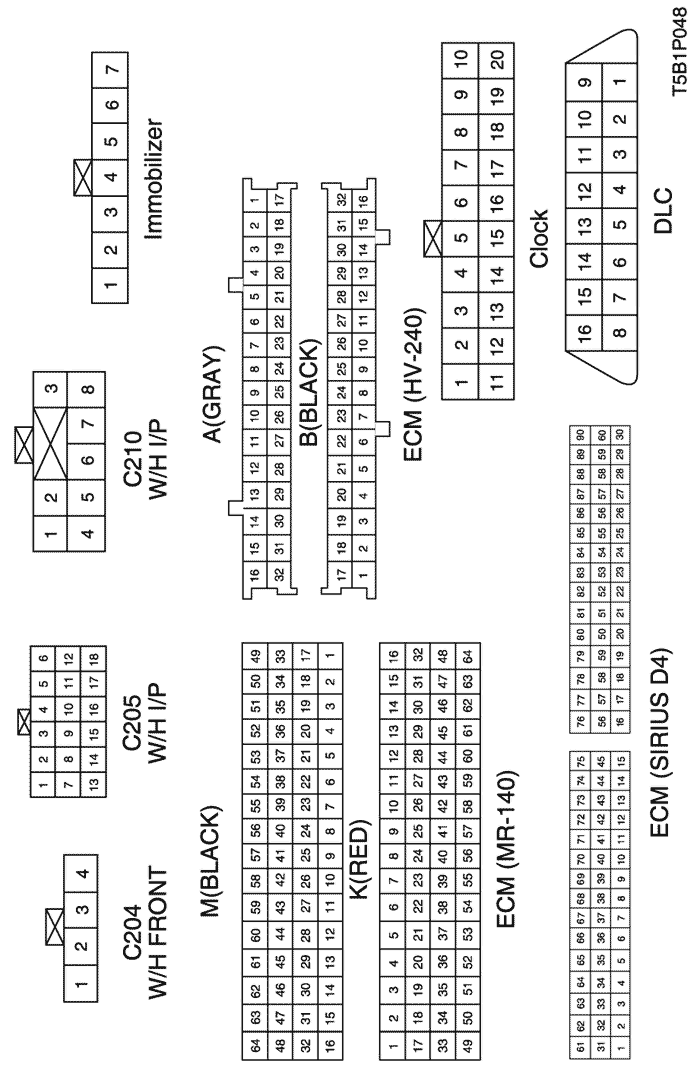

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
