21. CLUSTER

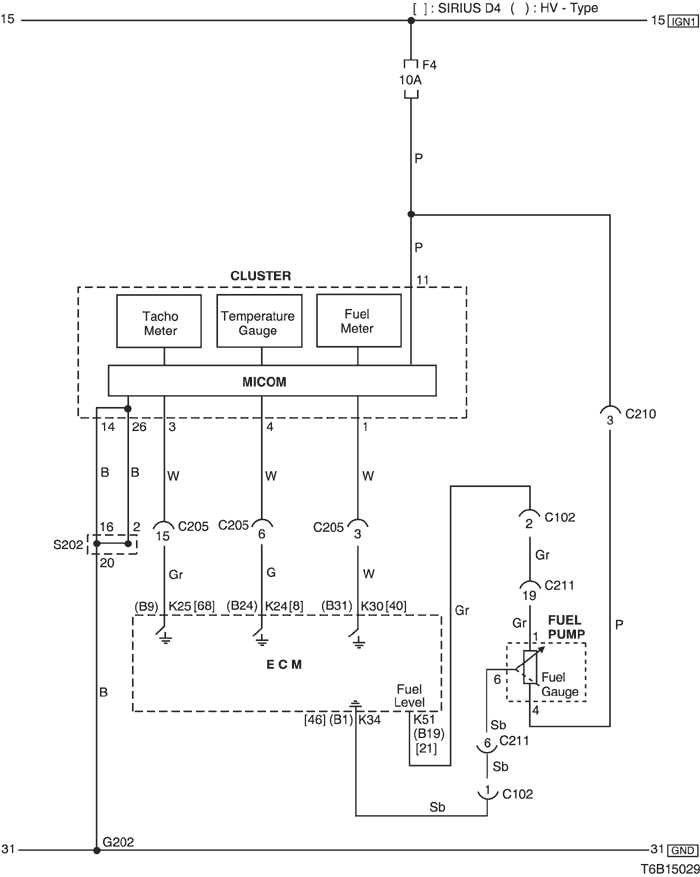

1) temperature gauge, tachometer & fuel meter circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |

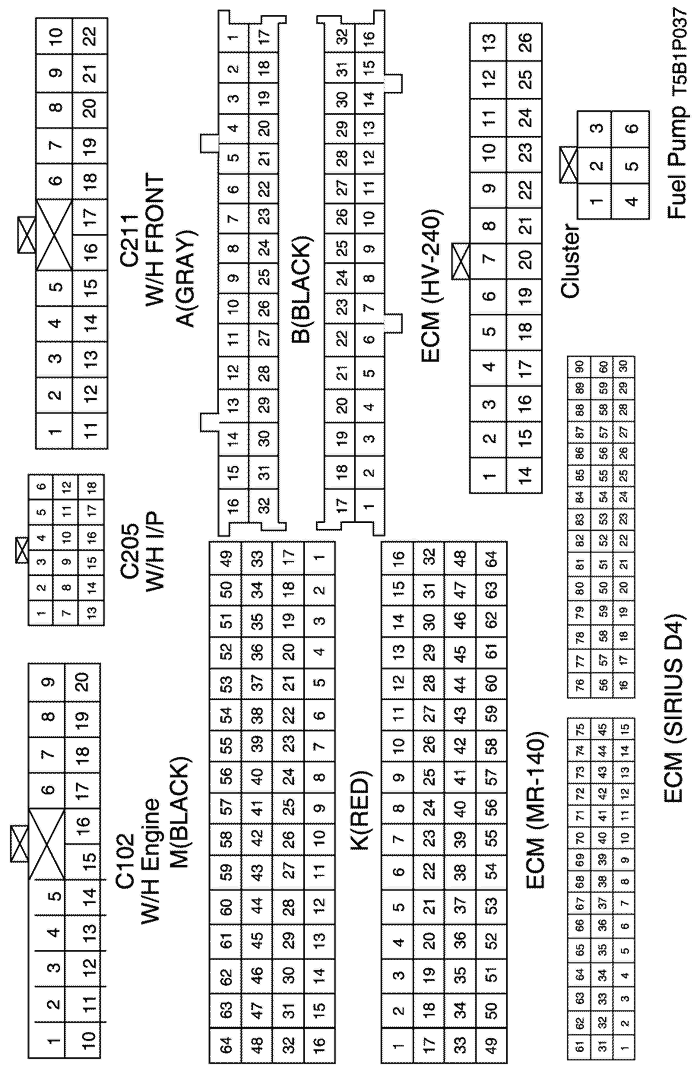

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

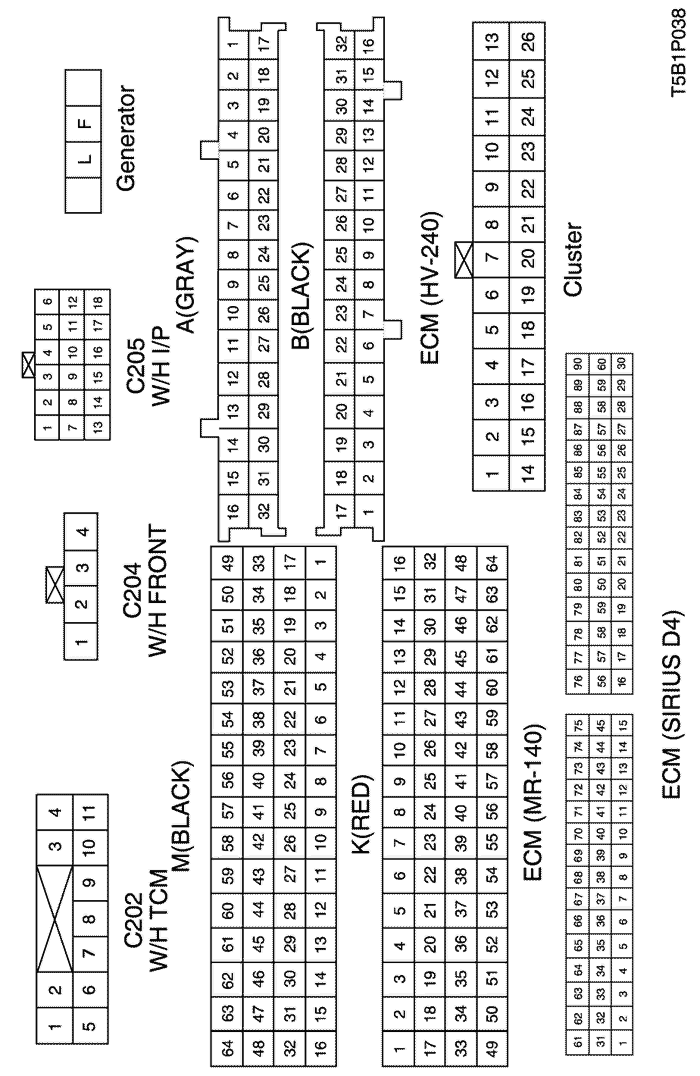

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

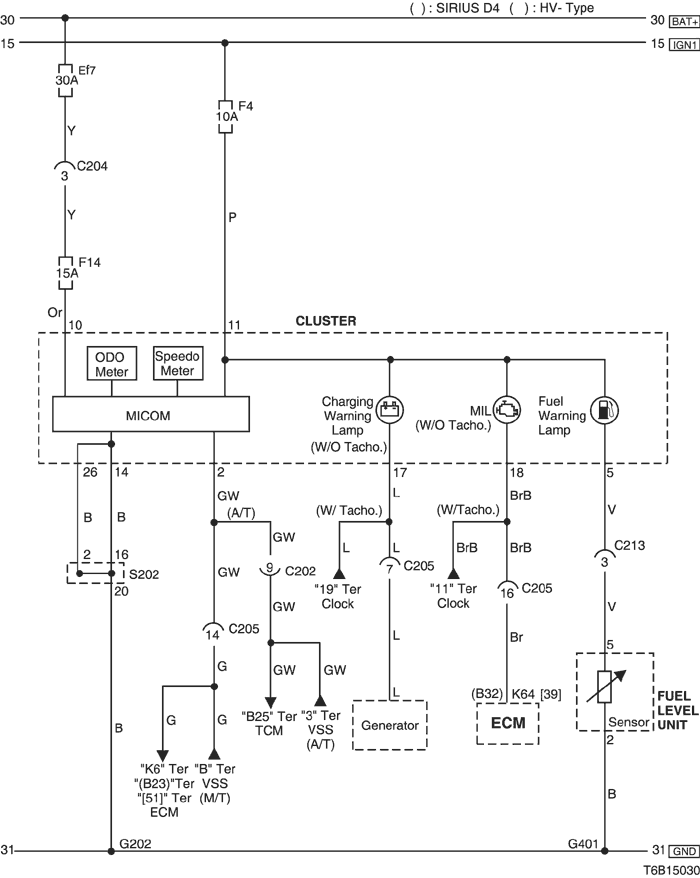

2) odometer, speedometer & warning(charging, mil, fuel) lamp circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| G202 |
IP |
Behind Right Ashtray |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

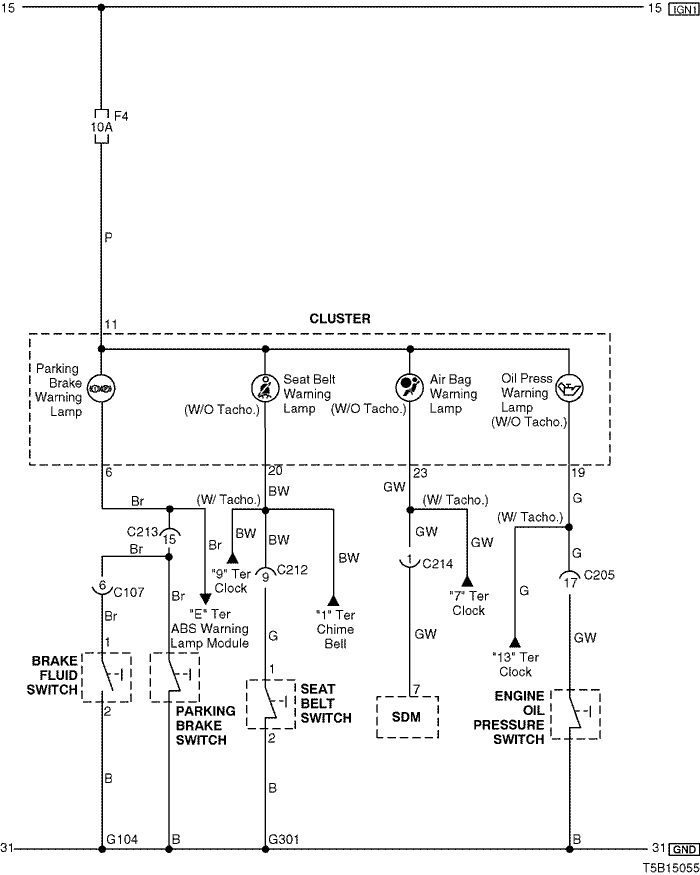

3) warning (parking brake, seat belt, air bag, oil pressure) lamp circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C214 (4 Pin, White) |
Air Bag - IP |
Behind Audio |
| G104 |
Front |
Behind Right Head Lamp |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |

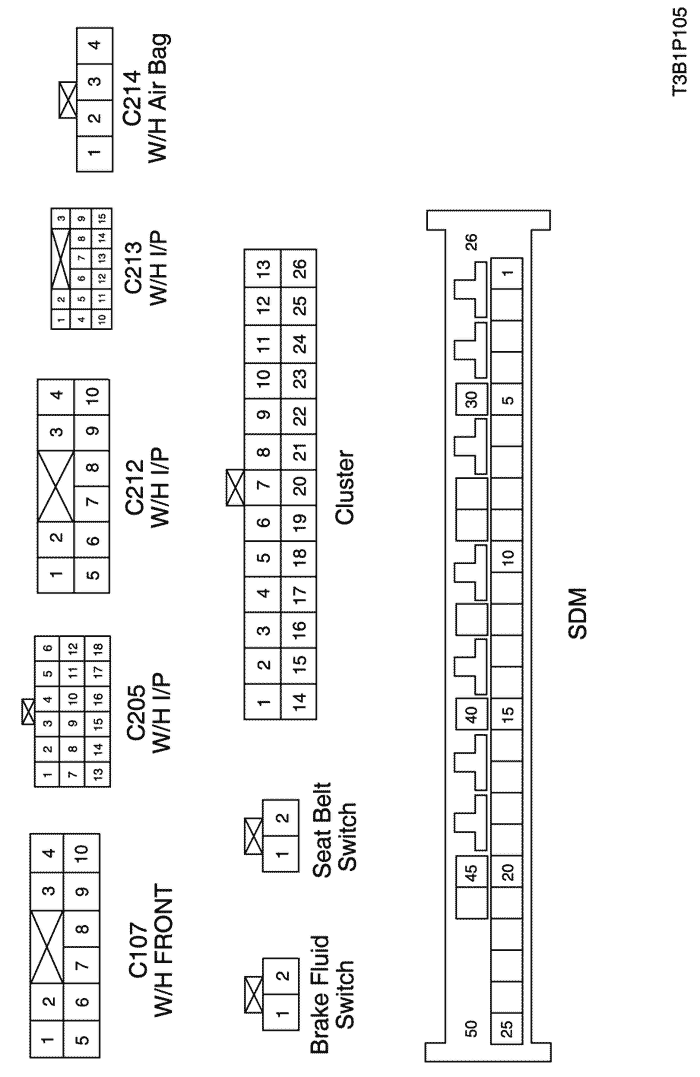

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

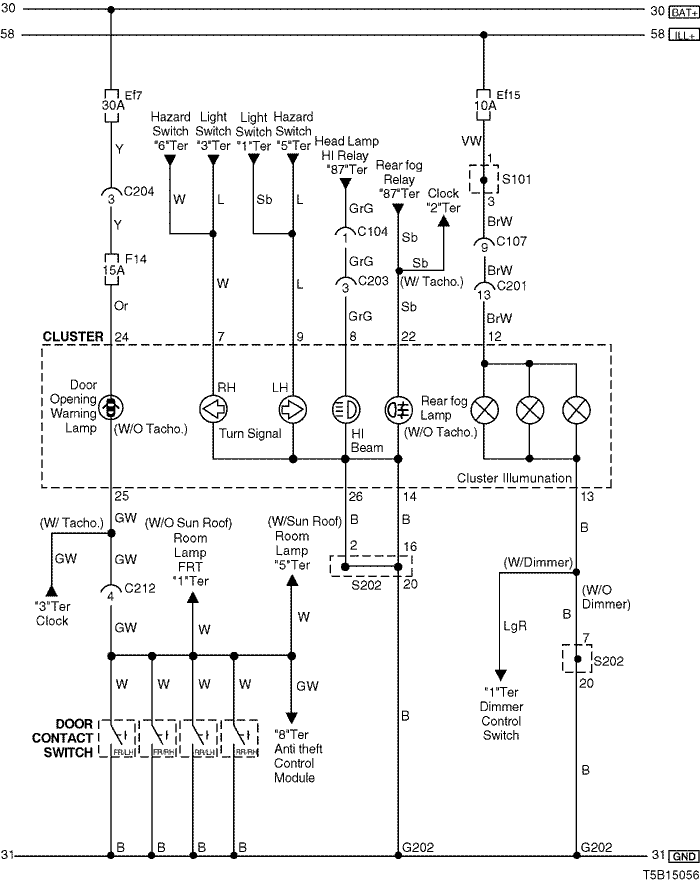

4) indicator lamp (turn signal, high beam, rear fog), illumination lamp & door opening warning lamp circuit
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C104 (15 Pin, White) |
Front – Body |
Behind Left A Pillar |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C203 (14 Pin, Black) |
Body – IP |
Under I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| G202 |
IP |
Behind Right Ashtray |

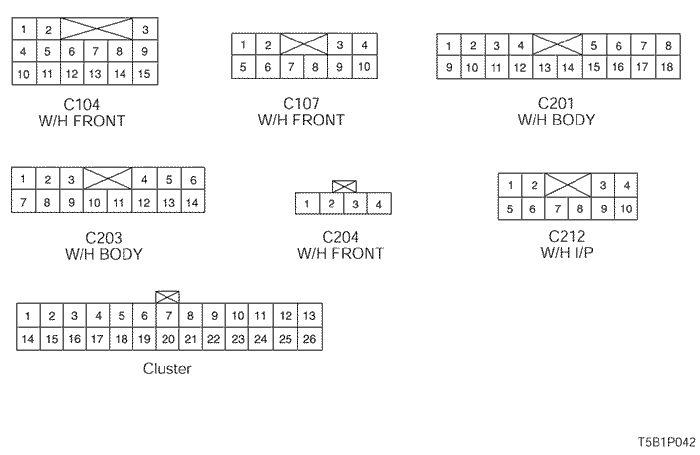

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101 (mr-140/hv-240)
s101 (sirius d4)
s202
