3. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : ITMS - 6F

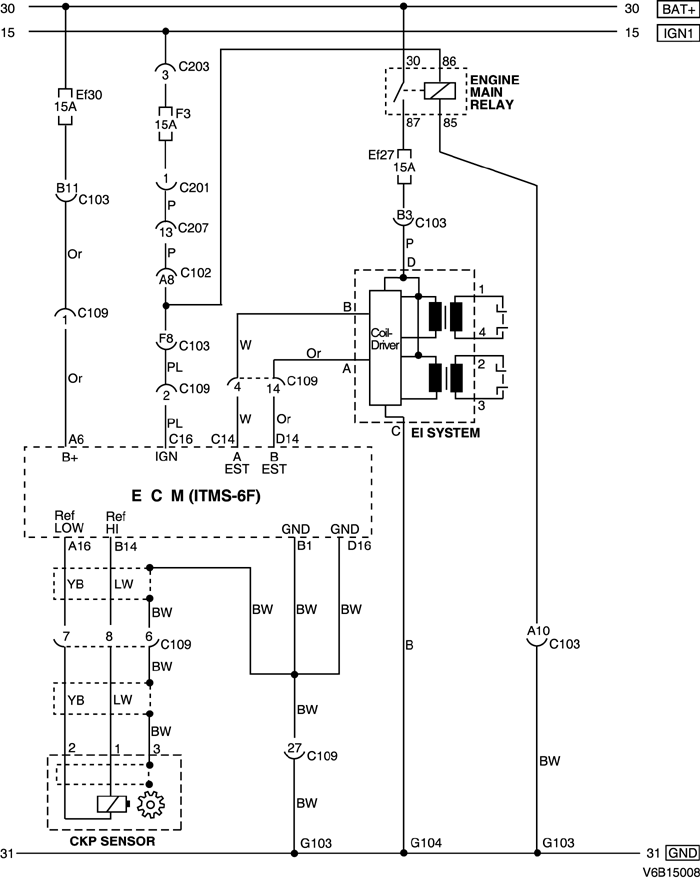

1) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ, СОЕДИНЕНИЙ С МАССОЙ, СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
S101 (черн.)
Контроллер ЭСУД
За впускным коллектором
G103
Двигатель
Под генератором
G104
Контроллер ЭСУД
Под генератором

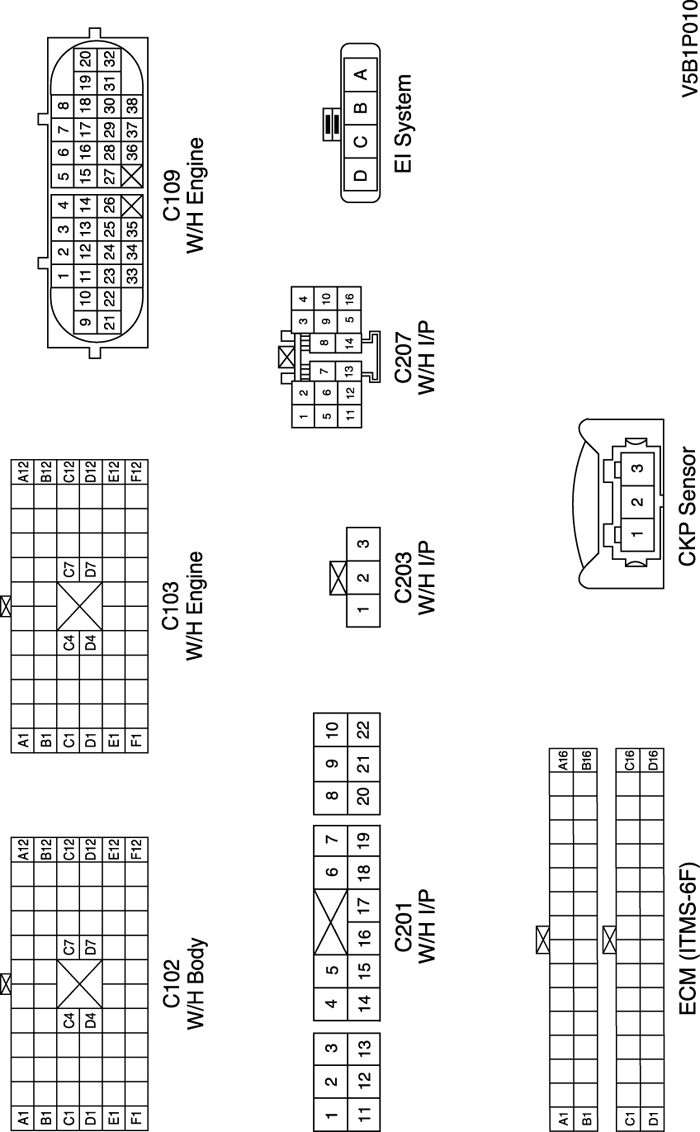

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

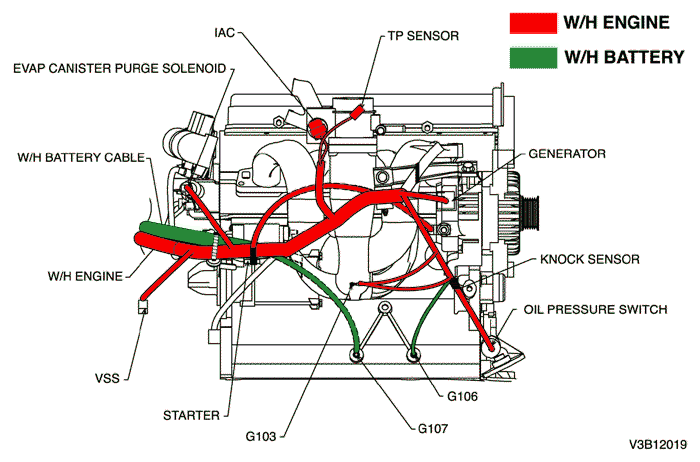

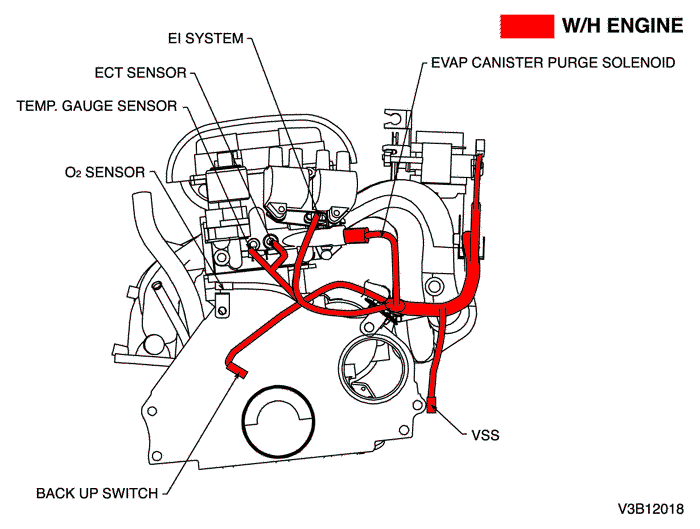

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

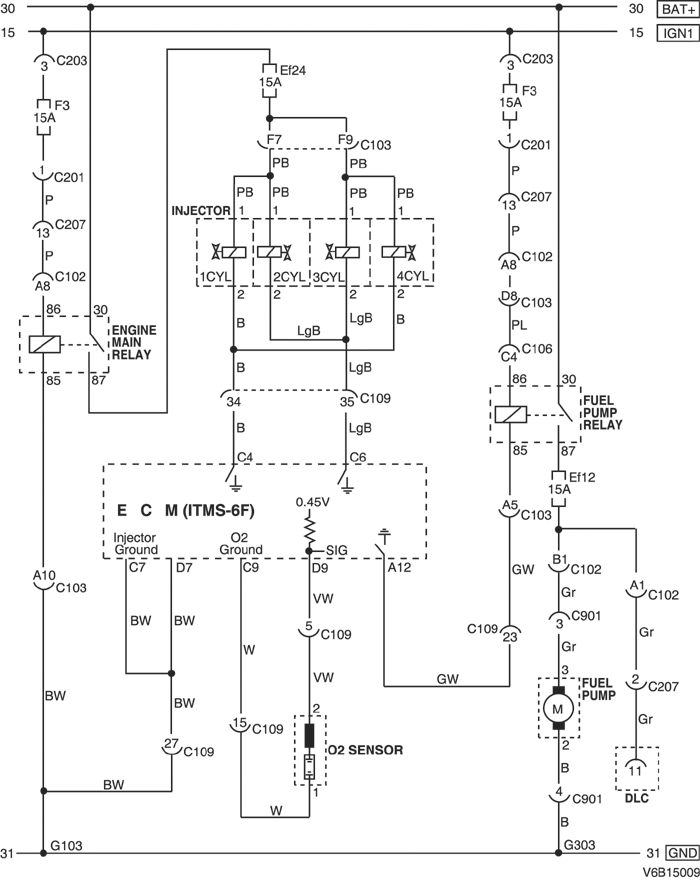

2) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ И КИСЛОРОДНОГО ДАТЧИКА - НЕЭТИЛИРОВАННЫЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С901 (контакт 6, черный)
Кузов - топливный насос
Под задним сиденьем
S101 (черн.)
Контроллер ЭСУД
За впускным коллектором
G103
Двигатель
Под генератором
G303
Кузов
Под правой задней стойкой с левой стороны

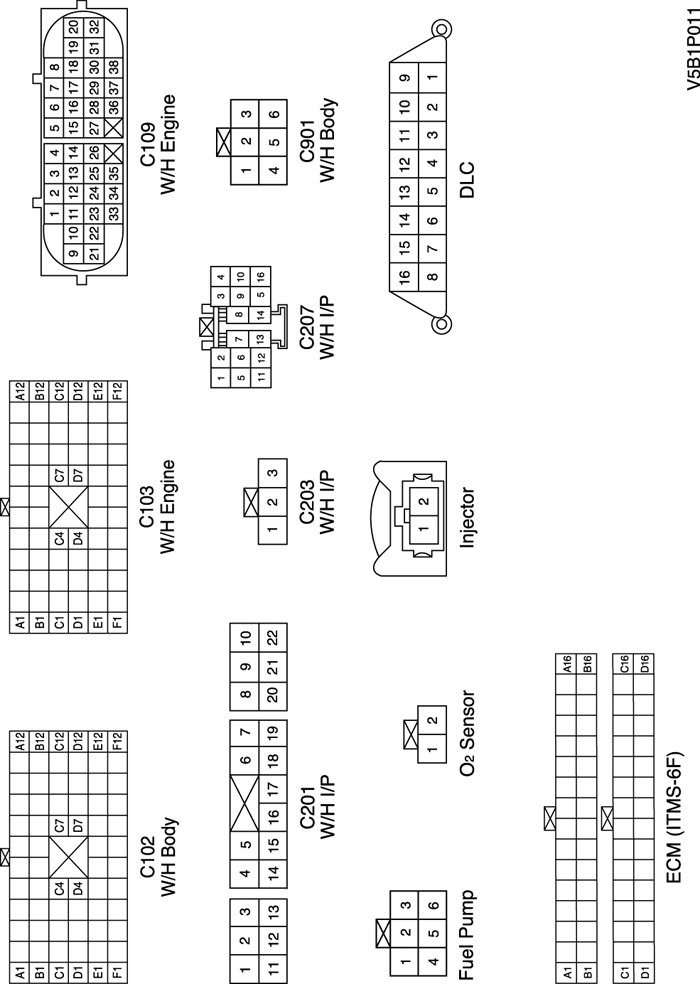

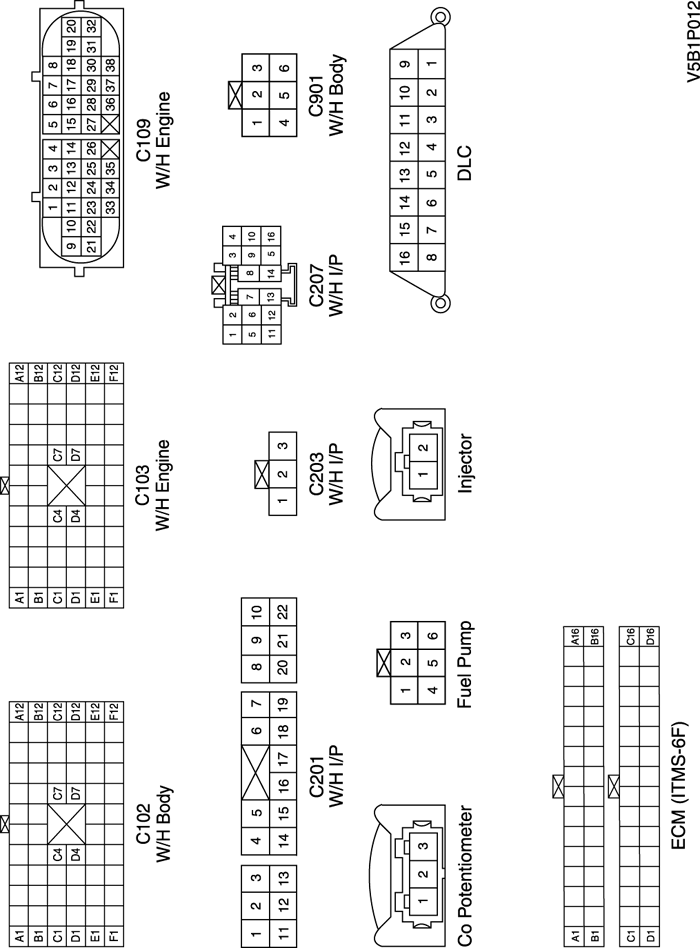

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

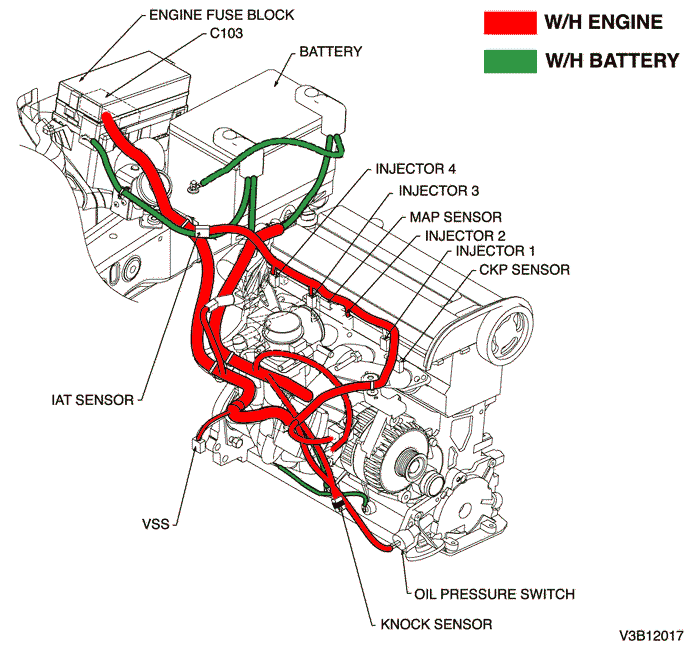

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

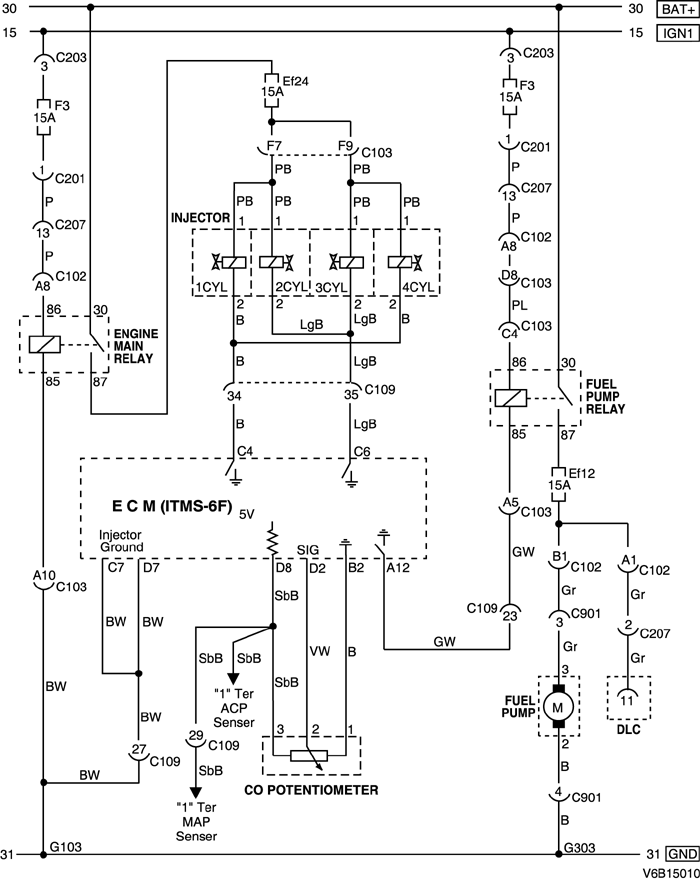

3) ЦЕПЬ ТОПЛИВНОГО НАСОСА, ФОРСУНКИ И ПОТЕНЦИОМЕТРА СО - ЭТИЛИРОВАННЫЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С901 (контакт 6, черный)
Кузов - топливный насос
Под задним сиденьем
S101 (черн.)
Контроллер ЭСУД
За впускным коллектором
G103
Двигатель
Под генератором
G303
Кузов
Под правой задней стойкой с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

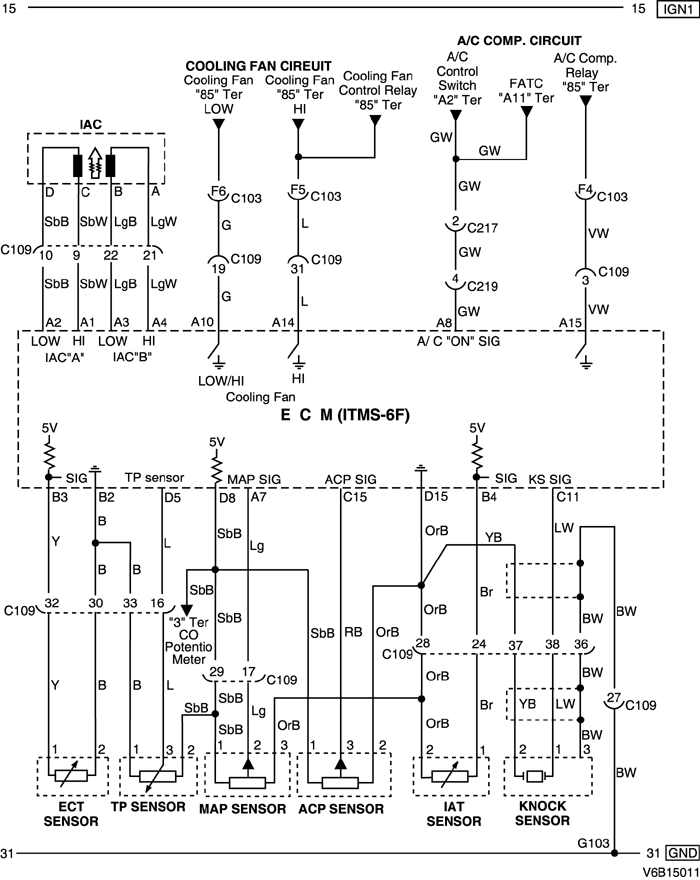

4) ЦЕПЬ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА И ДАТЧИКОВ (ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ, АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ, ДАВЛЕНИЯ КОМПРЕССОРА, ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, ДЕТОНАЦИИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С217 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
S101 (черн.)
Контроллер ЭСУД
За впускным коллектором
G103
Двигатель
Под генератором

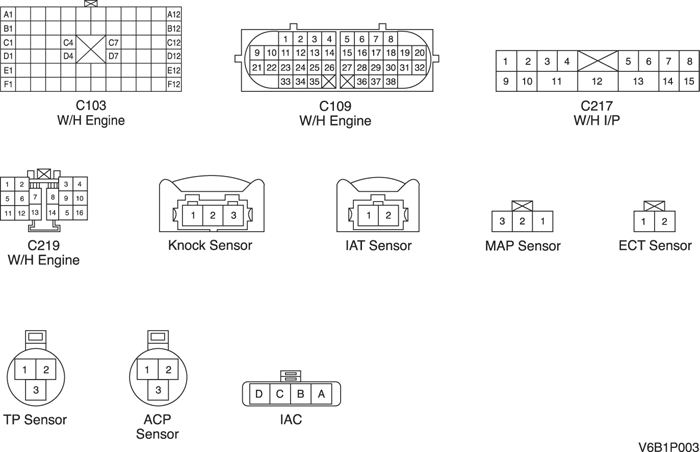

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

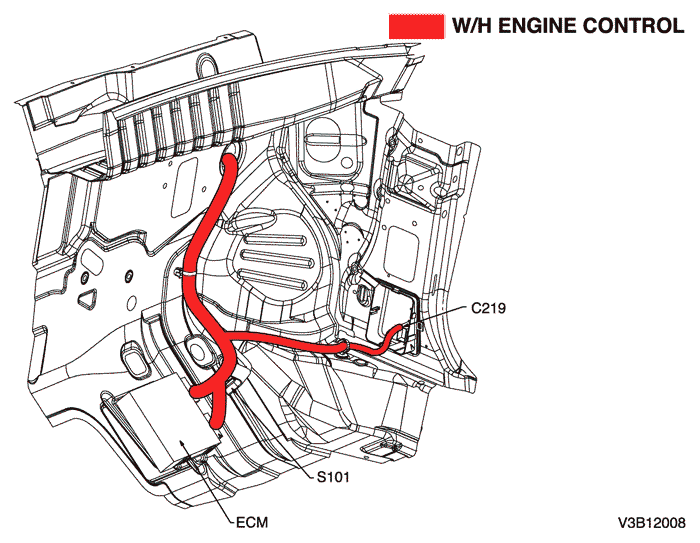

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

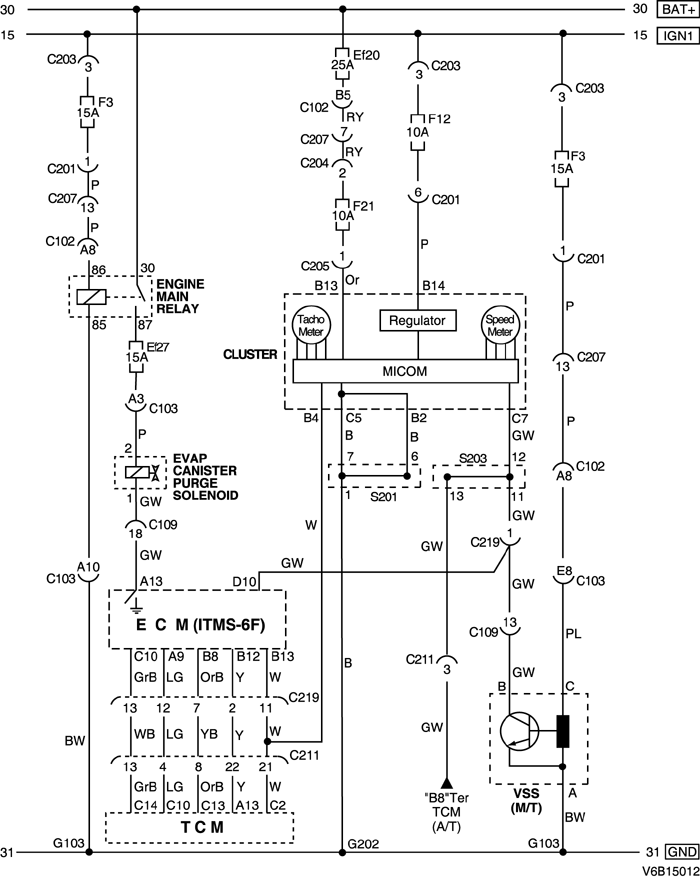

5) ЦЕПЬ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ, КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, КОНТРОЛЛЕРА КПП И КОМБИНАЦИИ ПРИБОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 18, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
G103
Двигатель
Под генератором
G 202
Приборная панель
За прикуривателем с левой стороны

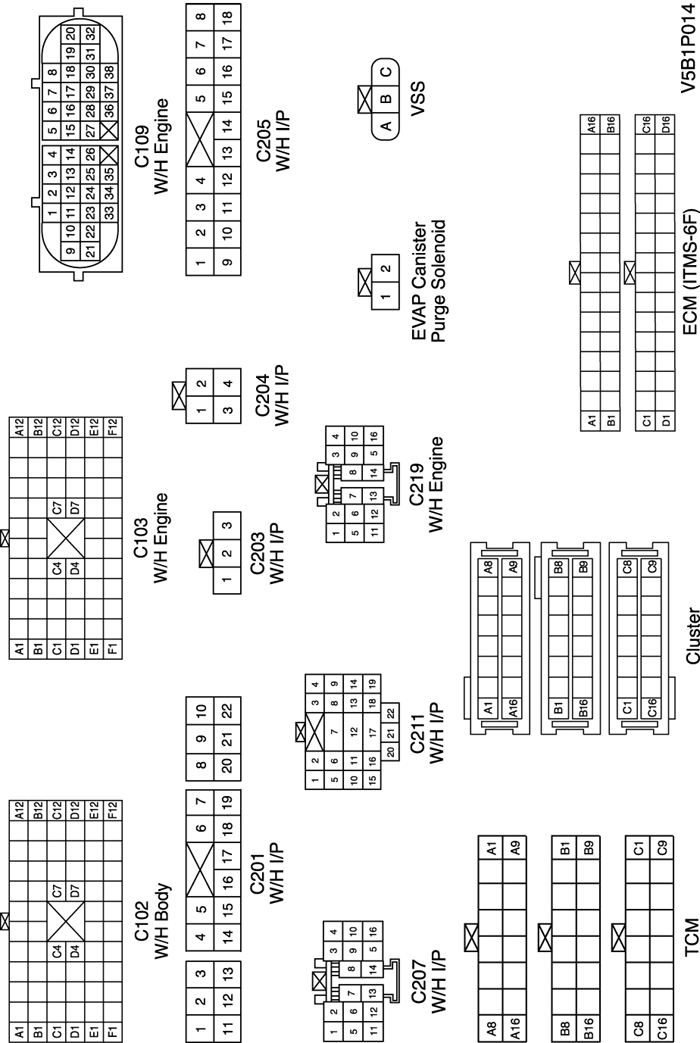

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s203 (ОРАНЖЕВ.) : 2.0L

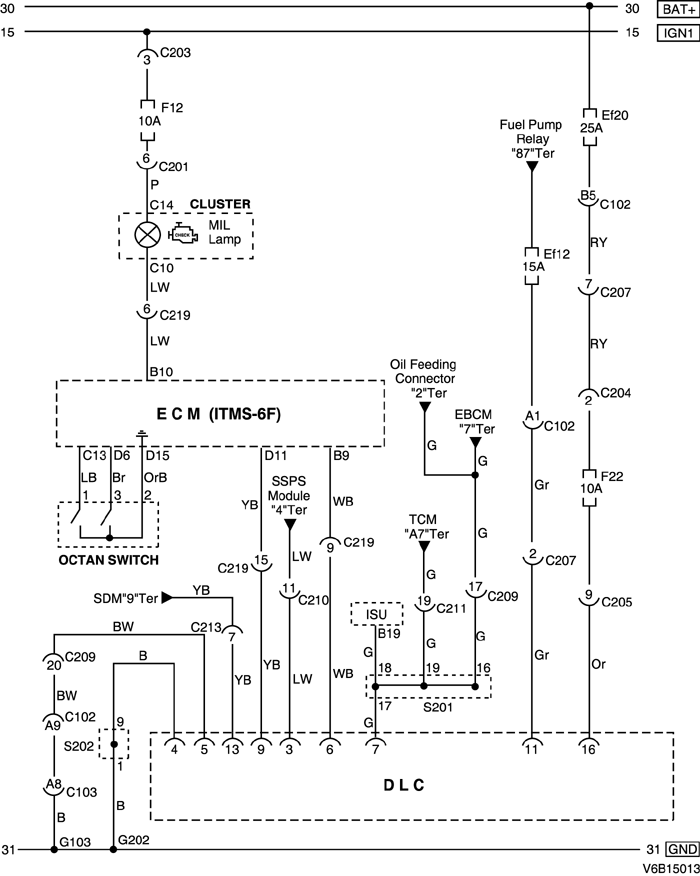

6) ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ, ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА И КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 18, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С210 (контакт 23, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С213 (контакт 8, белый)
Подушка безопасности - приборная панель
За цифровыми часами
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
G103
Двигатель
Под генератором
G202
Приборная панель
За прикуривателем с левой стороны

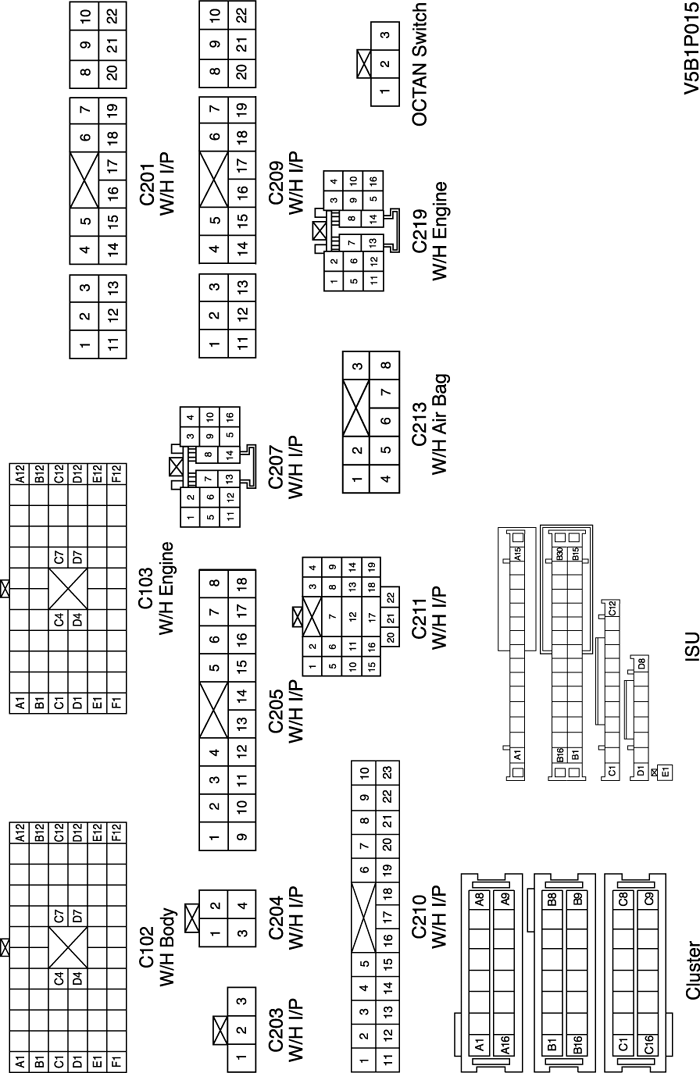

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.0L
