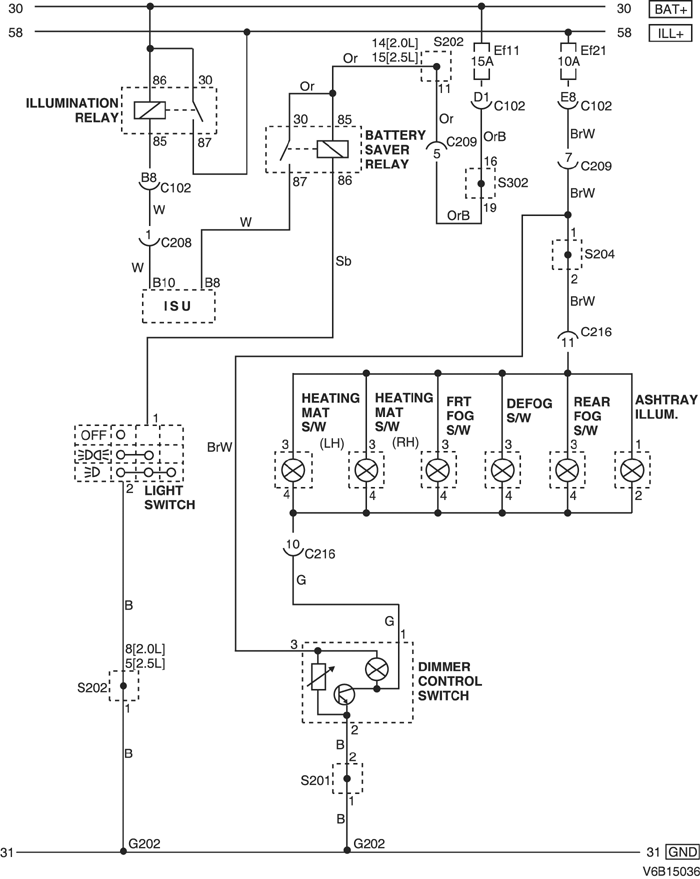

1-1) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЕЙ (ОБОГРЕВАЮЩЕГО МАТА, ПРОТИВОТУМАННЫХ ФАР) И ПОДСВЕТКИ ПЕПЕЛЬНИЦЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С216 (контакт 15, белый)
Приборная панель - блок переключателей
За пепельницей
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
S204 (красн.)
Приборная панель
За прикуривателем с левой стороны
S302 (бесцветн.)
Кузов
Верхняя часть пространства для ног водителя
G202
Приборная панель
За прикуривателем с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s201 (ОРАНЖЕВ.) : 2.5L
s202 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.5L
s204 (КРАСН.) : 2.0L
s204 (КРАСН.) : 2.5L

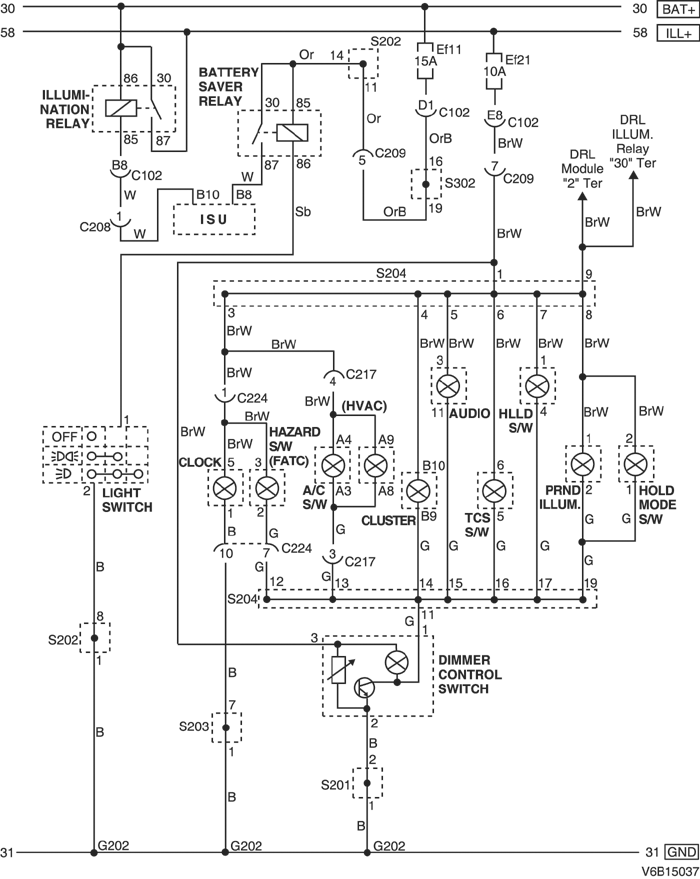

1-2) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЕЙ (АВАРИЙНОЙ СИГНАЛИЗАЦИИ, КОНДИЦИОНЕРА, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, РЕЖИМА ПОДДЕРЖАНИЯ), КОМБИНАЦИИ ПРИБОРОВ, ЧАСОВ И АУДИОСИСТЕМЫ : 2.0L DOHC
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С217 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
С224 (контакт 14, белый)
Приборная панель - счетчик пробега за одну поездку
За корпусом комбинации приборов
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
S204 (красн.)
Приборная панель
За прикуривателем с левой стороны
S302 (бесцветн.)
Кузов
Верхняя часть пространства для ног водителя
G202
Приборная панель
За прикуривателем с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КОНТРОЛЛЕР КПП
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.0L
s203 (ОРАНЖЕВ.) : 2.0L
s204 (КРАСН.) : 2.0L

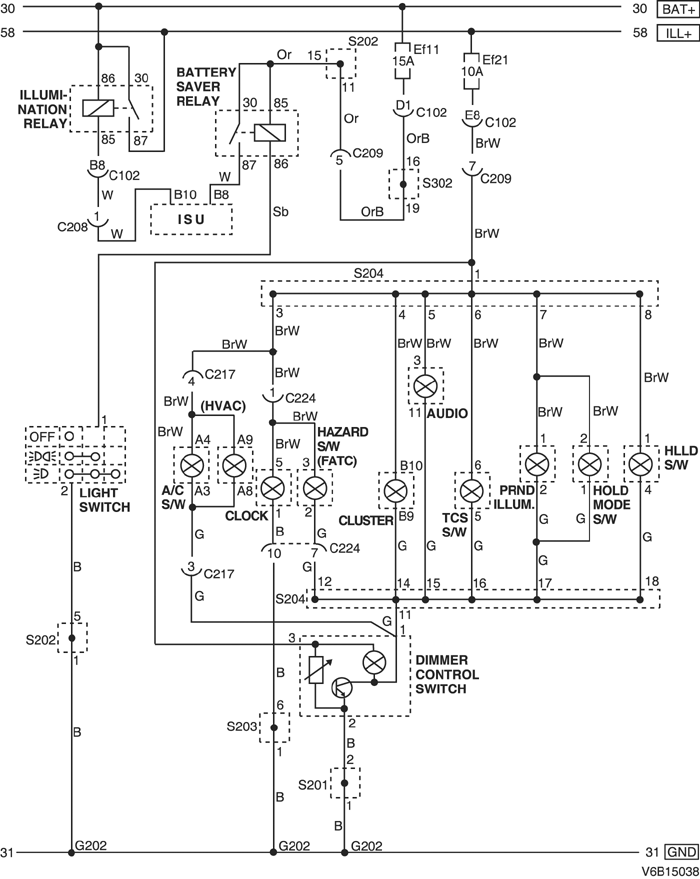

1-3) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЕЙ (АВАРИЙНОЙ СИГНАЛИЗАЦИИ, КОНДИЦИОНЕРА, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, РЕЖИМА ПОДДЕРЖАНИЯ), КОМБИНАЦИИ ПРИБОРОВ, ЧАСОВ И АУДИОСИСТЕМЫ : 2.5L DOHC
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С217 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
С224 (контакт 14, белый)
Приборная панель - счетчик пробега за одну поездку
За корпусом комбинации приборов
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
S204 (красн.)
Приборная панель
За прикуривателем с левой стороны
S302 (бесцветн.)
Кузов
Верхняя часть пространства для ног водителя
G202
Приборная панель
За прикуривателем с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КОНТРОЛЛЕР КПП
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.5L
s202 (ОРАНЖЕВ.) : 2.5L
s203 (ОРАНЖЕВ.) : 2.5L
s204 (КРАСН.) : 2.5L

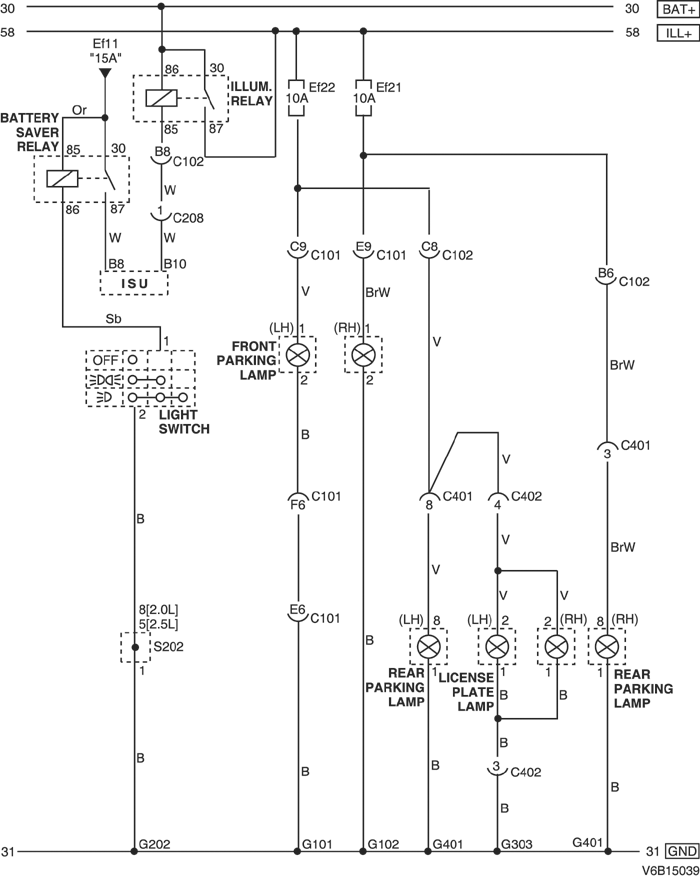

2) ЦЕПЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА И ПЕРЕДНИХ/ЗАДНИХ СТОЯНОЧНЫХ ОГНЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 68, серый)
Блок предохранителей в моторном отсеке - передняя часть
Блок предохранителей в моторном отсеке
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С401 (контакт 8, белый)
Кузов - багажный отсек
За задним фонарем с левой стороны
С402 (контакт 6, белый)
Кузов - крышка багажника
Нижняя часть задней панели с левой стороны
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
G101
ПЕРЕДНЯЯ ЧАСТЬ
За левой фарой
G102
ПЕРЕДНЯЯ ЧАСТЬ
За правой фарой
G202
Приборная панель
За прикуривателем с левой стороны
G303
Кузов
Под правой задней стойкой с левой стороны
G401
Багажный отсек
Панель с левой стороны в багажном отсеке
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА
s202 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.5L
