РАЗДЕЛ 9C

КЛАКСОНЫ

Внимание! Отсоедините провод от отрицательного вывода аккумулятора, прежде чем снимать или устанавливать какие-либо электрические устройства, а также в ситуации, когда есть возможность касания оголенных электрических контактов каким-либо инструментом или приспособлением. Отсоединение этого провода позволяет избежать травм и повреждения оборудования автомобиля. Кроме того, если не указано иное, зажигание должно находиться в положении LOCK.

ОПИСАНИЕ И РАБОТА

КЛАКСОНЫ

Устройства подачи звукового сигнала расположены под капотом. Они прикреплены рядом с радиатором в передней части автомобиля. Устройства подачи звукового сигнала приводятся в действие нажатием на подушку рулевого колеса, которая соединяет с массой электрическую цепь этих устройств.

ИНСТРУКЦИИ ПО РЕМОНТУ

РАБОТЫ НА АВТОМОБИЛЕ

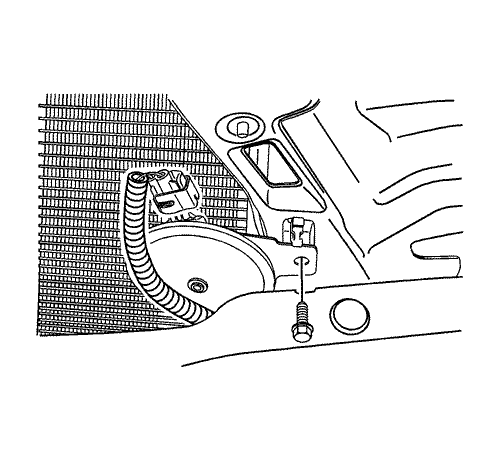

UAA9C010
Показать иллюстрациюПеревод текста в иллюстрациях


КЛАКСОНЫ

Процедура снятия и установки

  1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
  2. Отсоединить электрические разъемы.
  3. Удалить болт и клаксоны.
  4. Замечания по установке
    Момент затяжки
    22 Н•м (16 lb-ft)

    Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

  5. Установка производится в порядке, обратном снятию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ПРОГРАММА
n•m
фунт•фут
фунт•дюйм
Болт устройства подачи звукового сигнала
22
16
-

ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ

СИСТЕМА ЭЛЕКТРОПРОВОДКИ УСТРОЙСТВА ПОДАЧИ ЗВУКОВОГО СИГНАЛА


U5D19C01
Показать иллюстрациюПеревод текста в иллюстрациях
