3. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ : SIRIUS D42

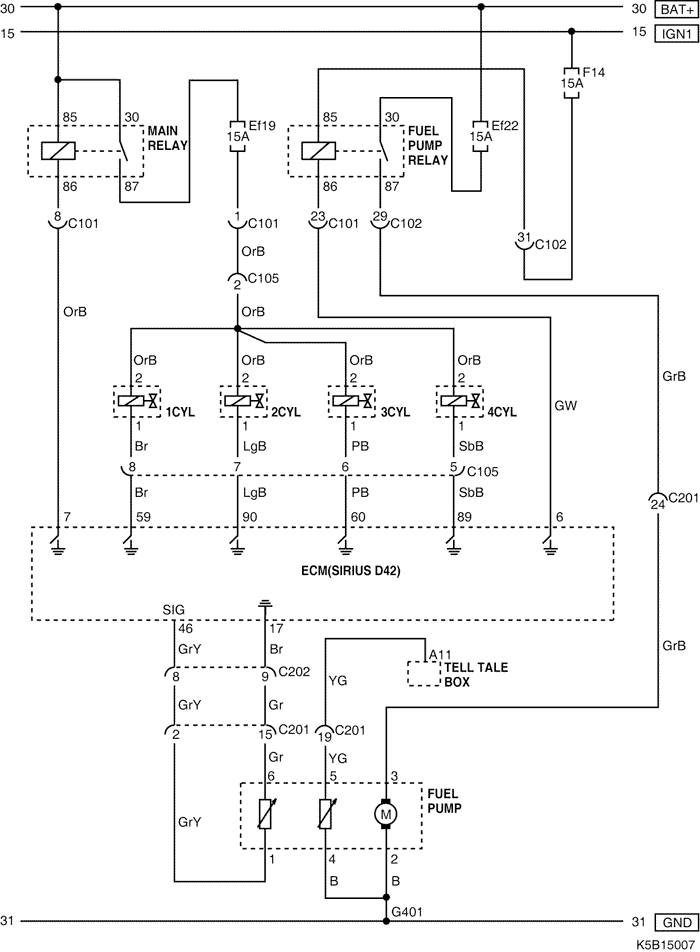

1) ЦЕПЬ ФОРСУНКИ И ТОПЛИВНОГО НАСОСА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Приборная панель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С105 (контакт 8, белый)
Двигатель - форсунка
Верхний цилиндр
С201 (контакт 26, белый)
Приборная панель - пол
Левая часть пространства для ног водителя
С202 (контакт 23, белый)
Двигатель - приборная панель
Левая часть пространства для ног водителя
G401
Пол
Под левой задней стойкой

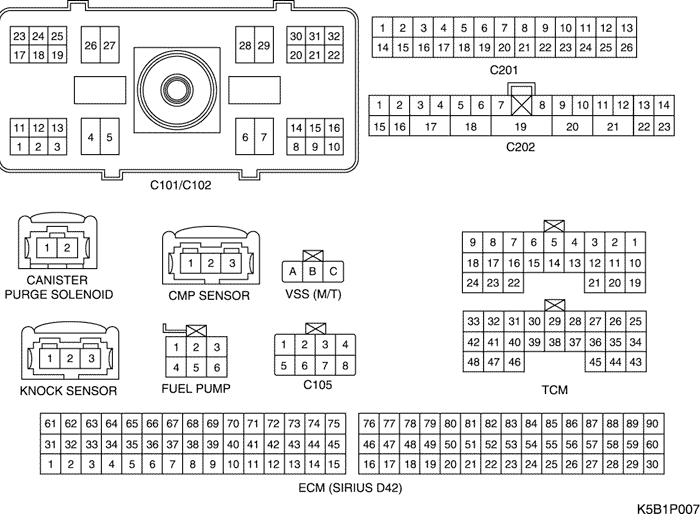

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

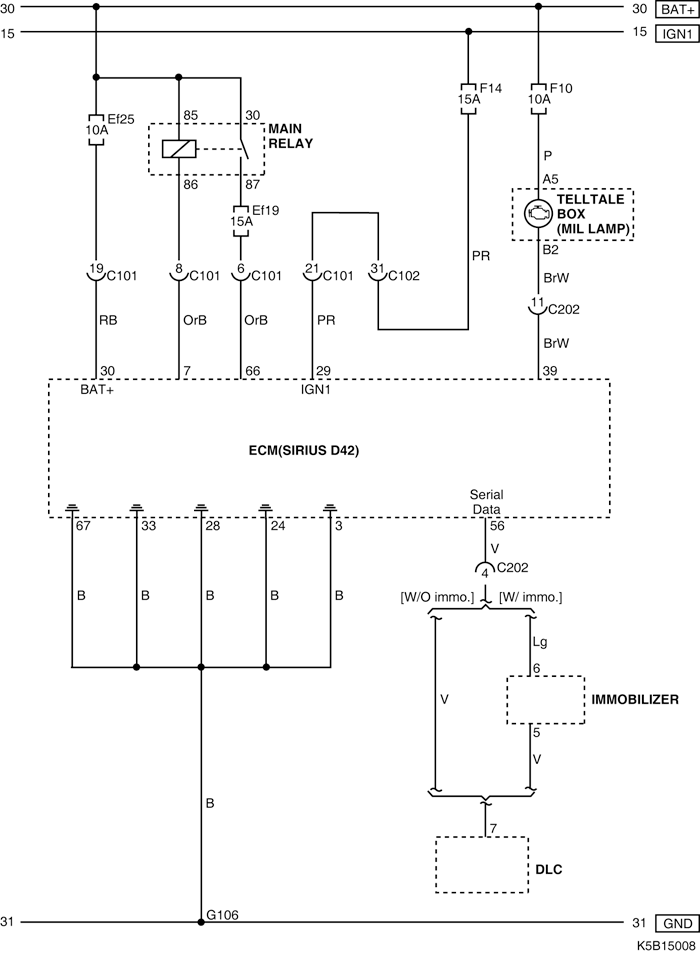

2) ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ОТ АККУМУЛЯТОРНОЙ БАТАРЕИ, КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ, СОЕДИНЕНИЙ С МАССОЙ И КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Приборная панель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С202 (контакт 23, белый)
Двигатель - приборная панель
Левая часть пространства для ног водителя
G106
Двигатель
Под стартером

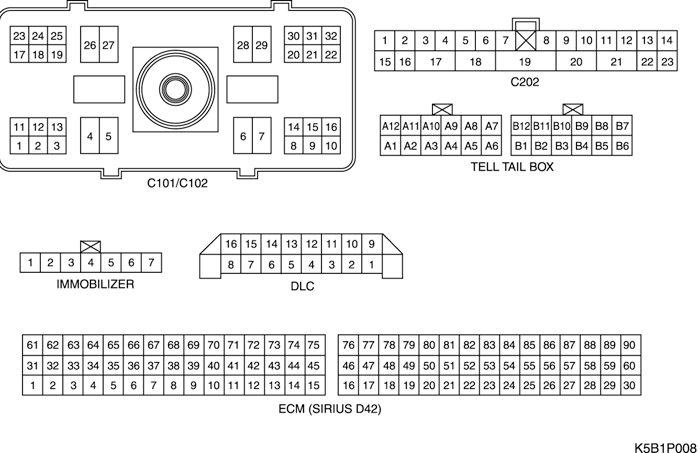

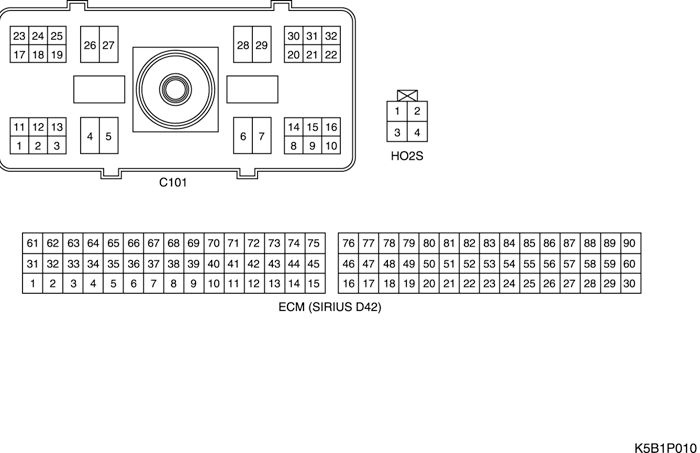

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

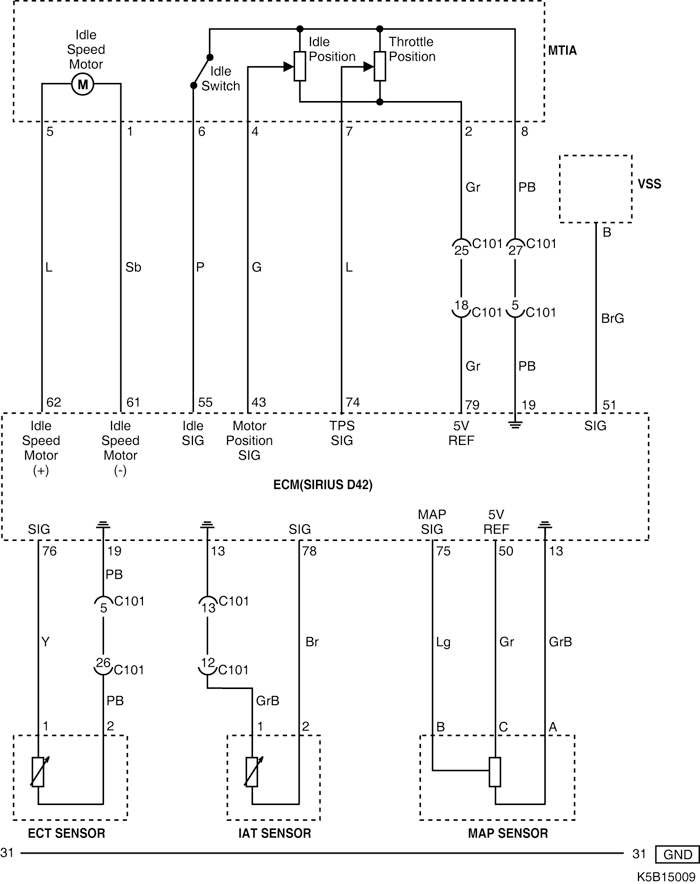

3) ЦЕПЬ ПРИВОДА РЕГУЛЯТОРА ХОЛОСТОГО ХОДА ГЛАВНОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ И ДАТЧИКОВ (СКОРОСТИ АВТОМОБИЛЯ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ТЕМПЕРАТУРЫ ВОЗДУХА, АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

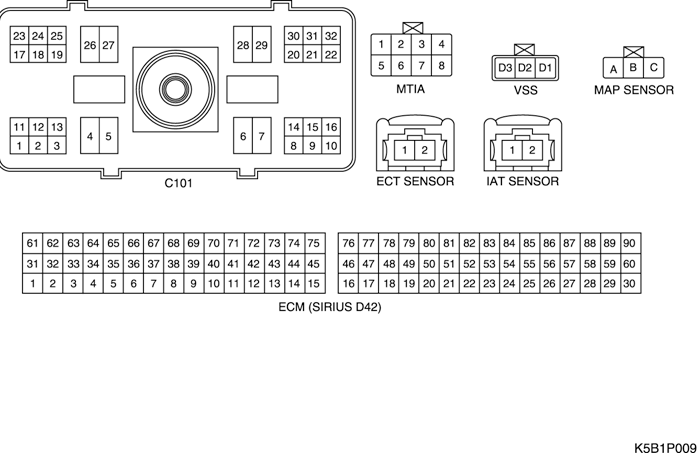

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

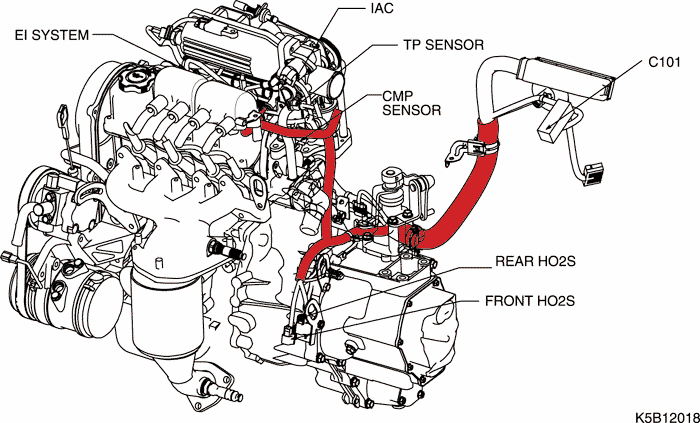

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
4) ЦЕПЬ ПЕРЕДНЕГО И ЗАДНЕГО НАГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

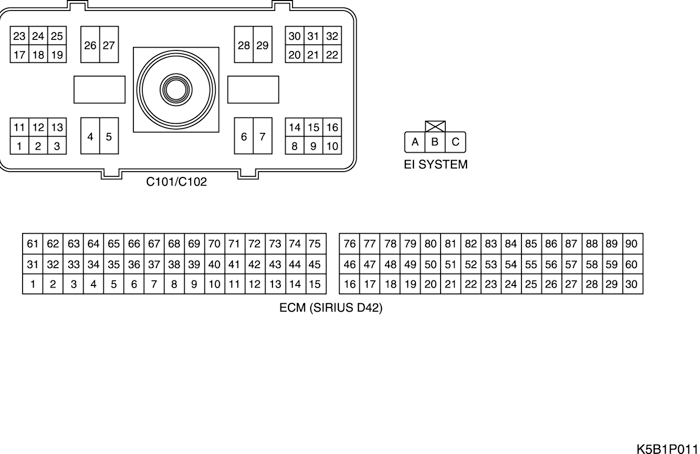

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

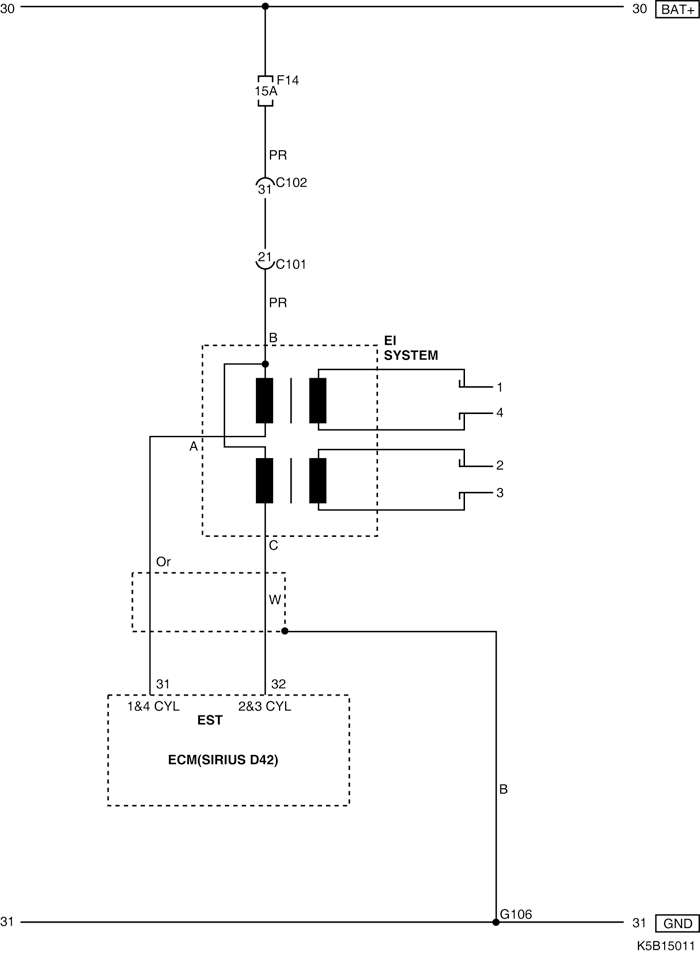

5) ЦЕПЬ СИСТЕМЫ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)
Приборная панель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
G106
Двигатель
Под стартером
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

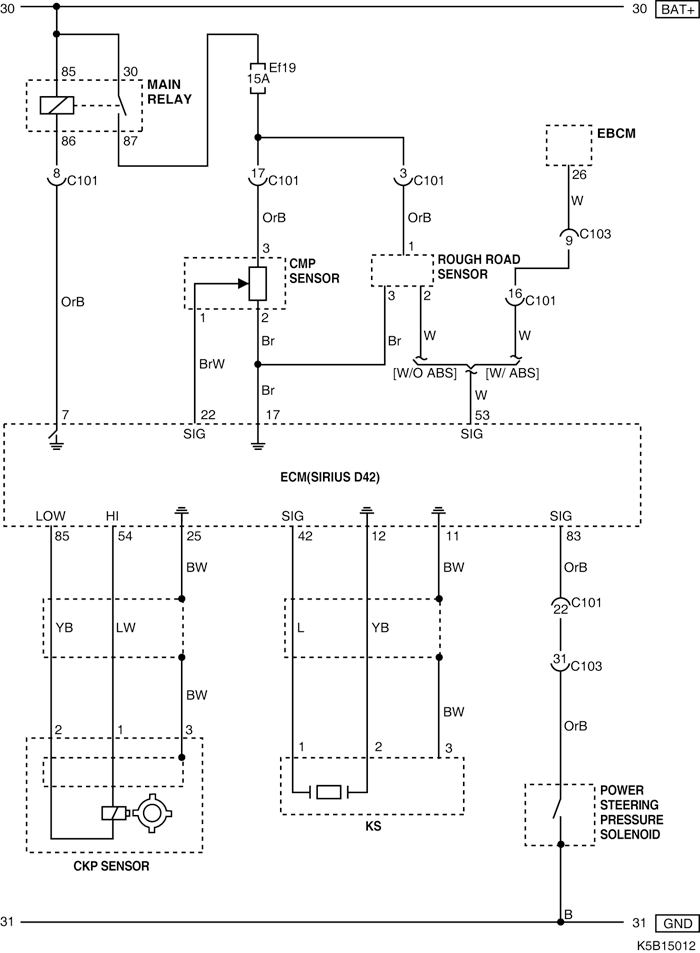

6) ЦЕПЬ КЛАПАНА ДАВЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ С ГИДРОУСИЛИТЕЛЕМ И ДАТЧИКОВ (ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА, НЕРОВНОЙ ДОРОГИ, УГОЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ДЕТОНАЦИИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

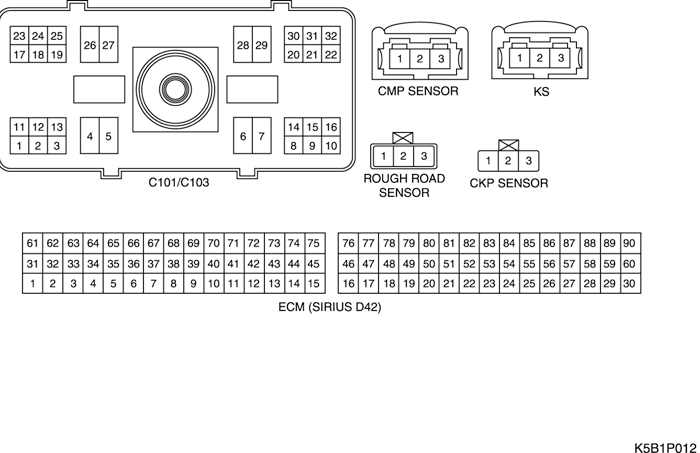

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

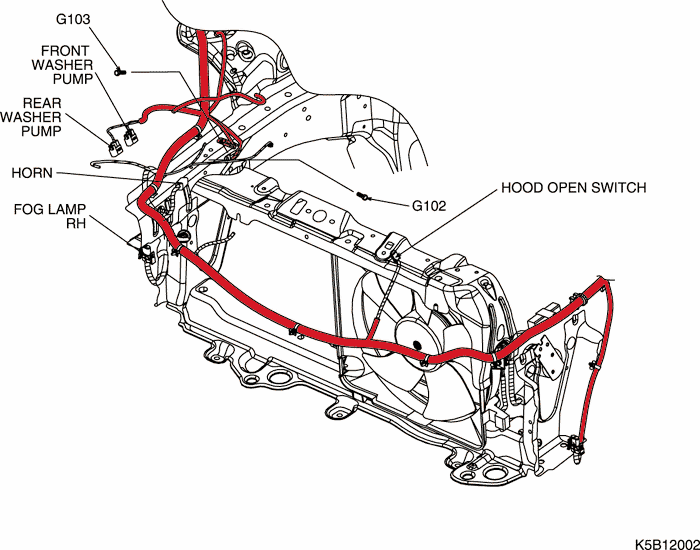

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

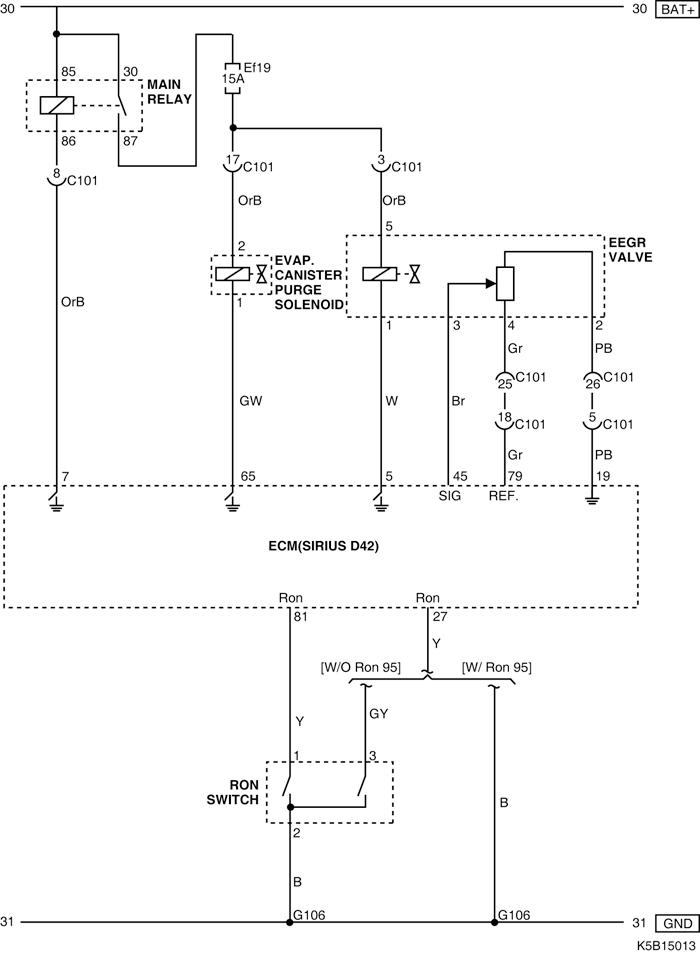

7) ЦЕПЬ КЛАПАНА ПРОДУВКИ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА, КЛАПАНА РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ И ПЕРЕКЛЮЧАТЕЛЯ ОКТАНОВОГО ЧИСЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
G106
Двигатель
Под стартером

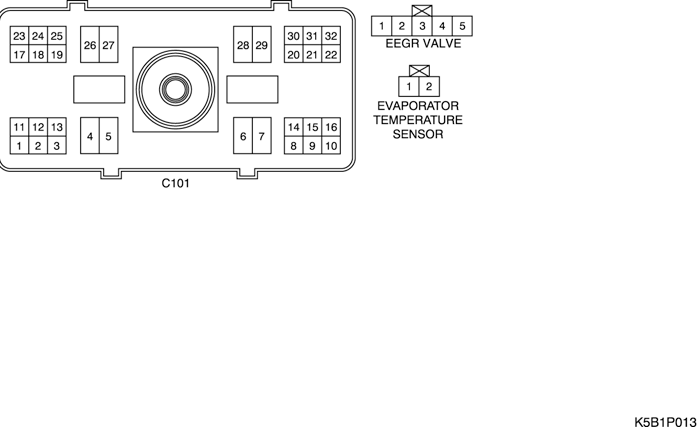

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ

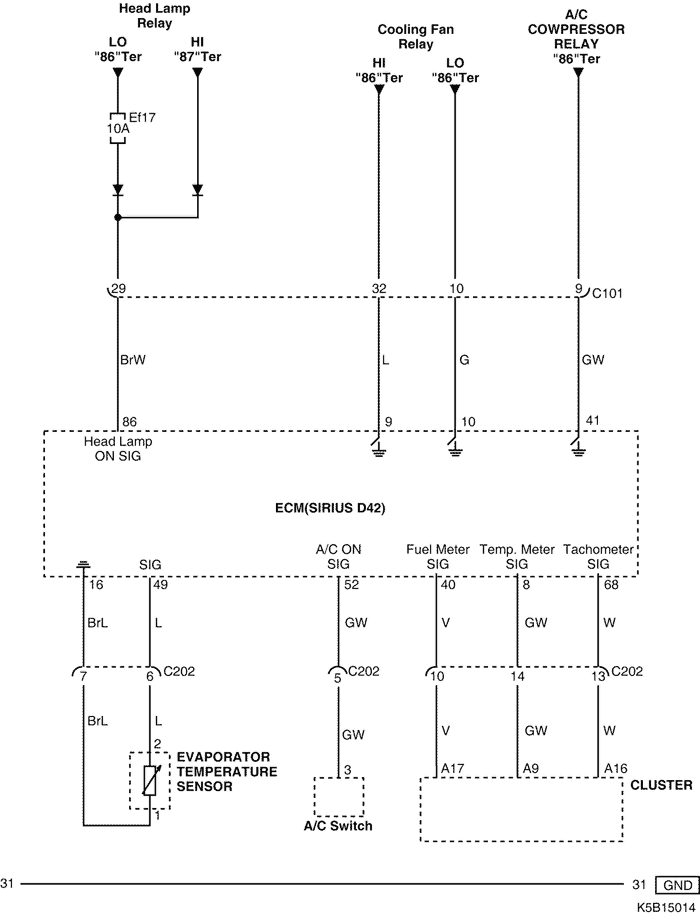

8) ЦЕПЬ ИСПАРИТЕЛЯ, ПЕРЕКЛЮЧАТЕЛЯ КОНДИЦИОНЕРА И КОМБИНАЦИИ ПРИБОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С202 (контакт 23, белый)
Двигатель - приборная панель
Левая часть пространства для ног водителя

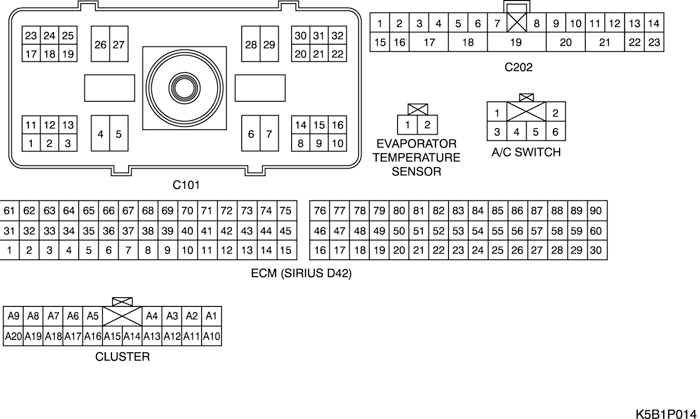

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

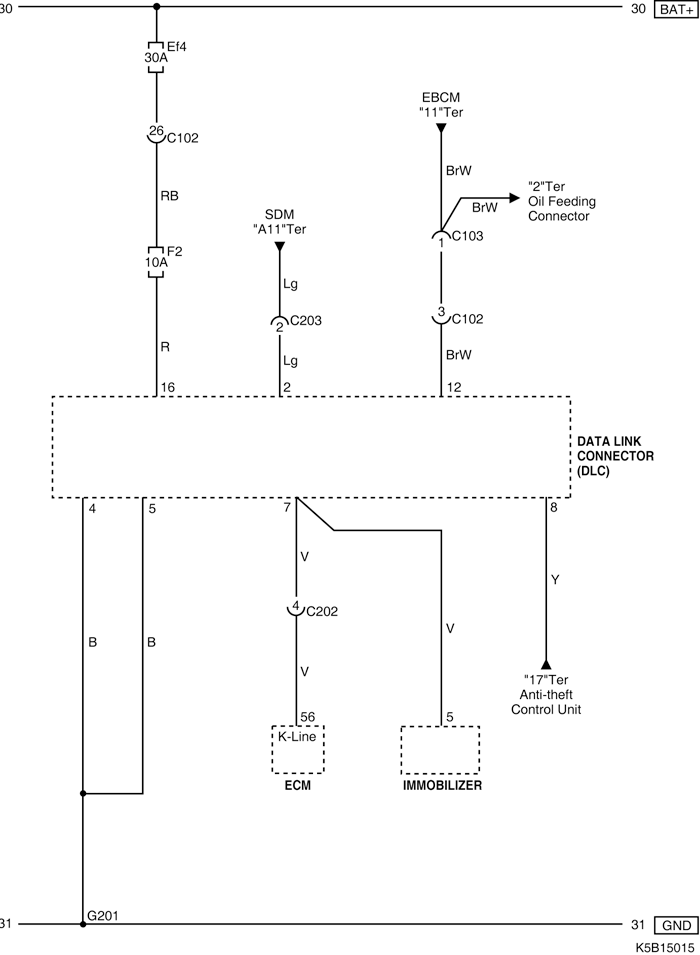

9) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 32, серый)
Приборная панель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С202 (контакт 23, белый)
Двигатель - приборная панель
Левая часть пространства для ног водителя
С203 (контакт 3, белый)
Модуль датчиков и диагностики - приборная панель
За аудиосистемой
G201
Приборная панель
Под левой передней стойкой

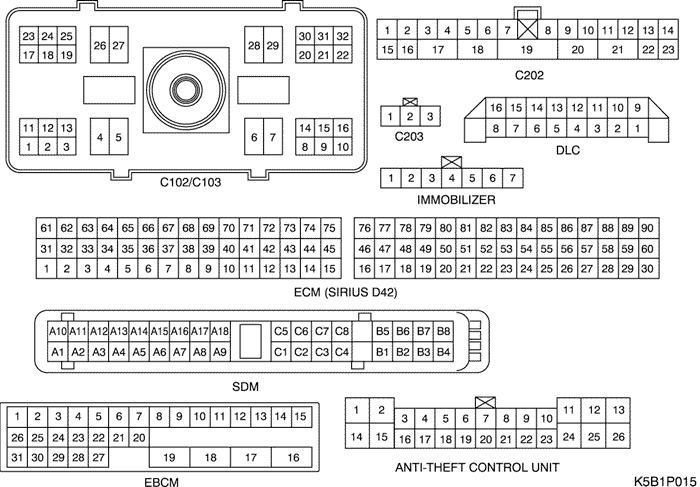

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
