Электрическая схема 2005 matiz 23. ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ

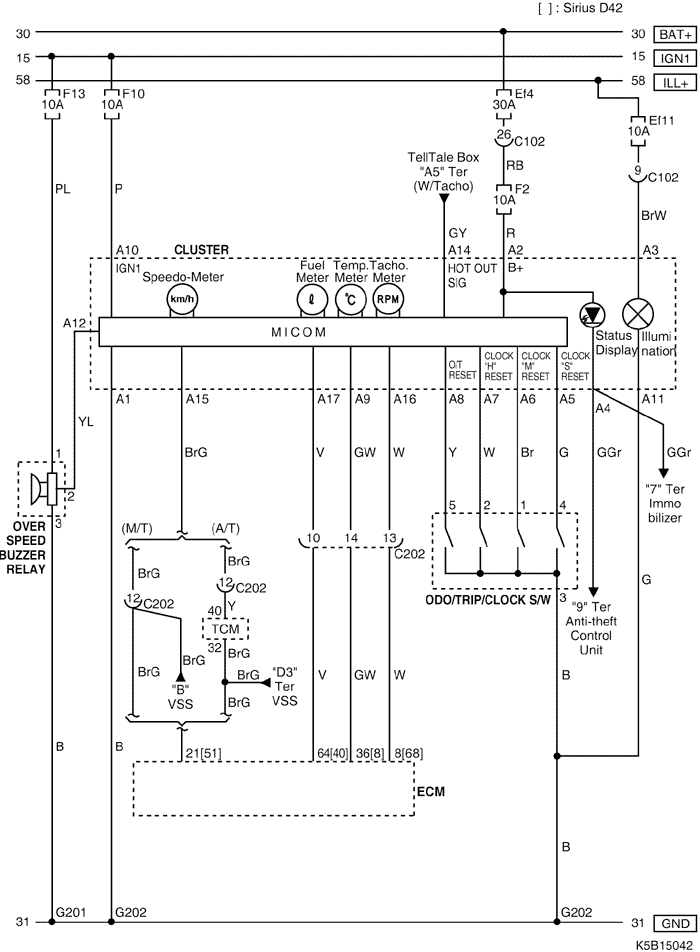

23. ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Приборная панель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С202 (контакт 23, белый) | Двигатель - приборная панель | Левая часть пространства для ног водителя |
| G201 | Приборная панель | Под левой передней стойкой |
| G202 | Приборная панель | Под напольной консолью |

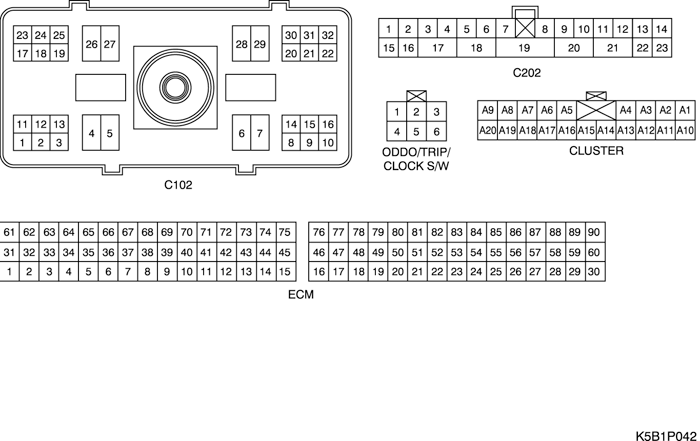

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
