Выставить 2 наружные штанги опорной рамы поперечины двигателя относительно поперечной штанги опорной рамы поперечины двигателя, чтобы отрегулировать размеры a и b и затянуть шестигранники (2).
Выставить передний переходник en-47650-40 на шестиграннике (4) так, чтобы отрегулировать размер d и затянуть фиксаторы.
Выставить передний переходник en-47650-40 относительно поперечной штанге так, чтобы отрегулировать размер c и затянуть шестигранники фиксаторов (3, 6).
Осторожно: Во избежание повреждения лакокрасочного покрытия следует закрывать панели крыльев защитными фартуками.
Установить переходник en-47650-300 (1) с обеих сторон на верхнюю боковую направляющую переднего отсека, как это показано на рисунке.
Вместе с помощником установить раму en-47650 (1) на автомобиль. При необходимости повторно отрегулировать наружные штанги для соответствующей посадки.
Отрегулировать переходник en-47650-300 таким образом, чтобы можно было ввести стопорный штифт (2) с обеих сторон.

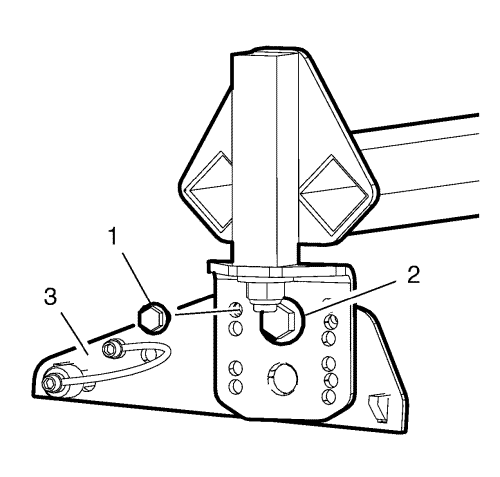

Закрепить раму en-47650 на переходнике en-47650-300, затянув 2 крепежных болта (1) с обеих сторон.
Затяните болты (2) с обеих сторон.
Передний переходник en-47650-40 (4) должен быть выставлен относительно верхней передней концевой балки, как показано на рисунке. При необходимости повторно отрегулировать стяжную планку (1), пока передний переходник en-47650-40 не будет полностью касаться верхней передней концевой балки. Затем затянуть колесико с накаткой (2) с обеих сторон.
Зафиксировать передний переходник en-47650-40 за счет позиционирования захвата (5) с помощью колесика с накаткой (3).
Установить балки en-47650-50 (1) на раму en-47650.
Позиционировать балку en-47650-50 таким образом, чтобы размер a был 169 мм (6,654 дюйма).
Закрепите направляющую en-47650-50 с помощью стопорного штифта (2).
Установить опоры en-47649-100 (3) на поперечину en 47649 в положении, показанном на рисунке.
Вкрутить, не затягивая, крепежный болт (2) и подходящую гайку с обеих сторон.
Отрегулировать опоры en-47649-100 таким образом, чтобы можно было вставить в показанное на рисунке отверстие регулировочный болт (1) и затянуть его.
Затянуть крепежный болт (2) и гайку.
Примечание: Закрепите ящики для укладки цепи с цепями захвата с внешней стороны моста.
Установить вместе с помощником траверсу en-47649 (1) на раму en-47650 (2).
Отрегулировать траверсу en-47649 (2) относительно балкам en-47650-50 (1) таким образом, чтобы можно было ввести стопорный штифт (3) в показанные на рисунке отверстия.
Позиционировать 2 ящика для укладки цепи (1) траверсы en-47649, как показано на рисунке.
Подвесить 2 цепных крюка как показано на рисунке в 2 кронштейнах подвески двигателя (2, 3).
Вращать шестигранники ящиков для укладки цепи, пока обе цепи не будут расправлены и слегка натянуты.
Вращать шестигранники 2 ящиков для укладки цепи (1) траверсы en-47649, пока цепи не будут без натяжения. Снять 2 цепных крюка с 2 кронштейнов подпорки двигателя (2, 3).
Демонтировать оба стопорных штифта траверсы en-47649.
Примечание: Закрепите ящики для укладки цепи с цепями захвата с внешней стороны моста.
Снять вместе с помощником траверсу en-47649 (1) с рамы en-47650 (2).
Снять обе балки en-47650-50 (1) с рамы en-47650.
Ослабить захват (5) переднего переходника en-47650-40 с обеих сторон с помощью колесиков с накаткой (3).
Ослабить колесики с накаткой (2).
Вращать стяжную планку (1), пока опоры переднего переходника en-47650-40 (4) не освободятся из верхней передней концевой балки.
Открутить 2 крепежных болта (1) с обеих сторон.
Демонтировать стопорный штифт (2) из переходника en-47650-300 и открутить болты (3) с обеих сторон.
Вместе с помощником снять раму en-47650 (1) с автомобиля.
Снять переходники en-47650-300 (1) с верхней боковой направляющей переднего отсека.
Установить передний боковой экран переднего отсека. См.
Замена переднего экрана переднего отсека : Вольт → Ампер .
Установить боковые декоративные накладки переднего отсека с обеих сторон. См.
Замена бокового экрана переднего отсека : Вольт → Ампер .
