Информация по обслуживанию

Замена шланга бачка для охлаждающей жидкости модуля управления генератором

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительные процедуры

Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
Слейте охлаждающую жидкость. См. Слив и заправка охлаждающей жидкости в систему охлаждения модуля силового инвертора приводного электродвигателя-генератора
Снимите левую переднюю фару. См. Замена фары : Volt

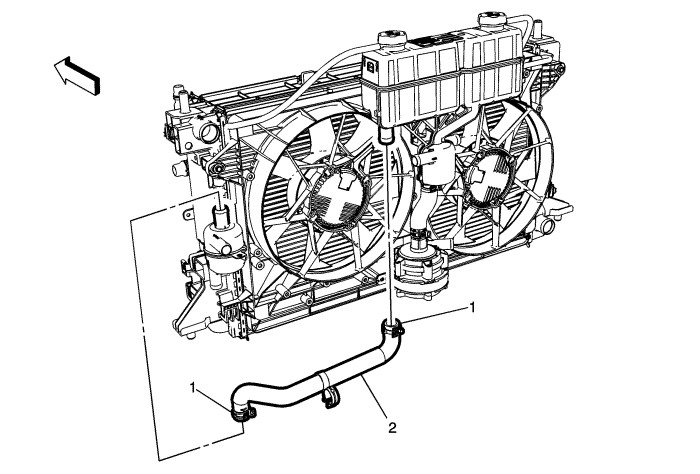

Хомуты шланга бачка для охлаждающей жидкости модуля управления генератором (кол-во: 2 шт.)

Процедура

Измените положение хомутов шланга бачка для охлаждающей жидкости модуля управления генератором.

Шланг бачка для охлаждающей жидкости модуля управления генератором

Процедура

Освободите из зажимов шланга выпускной шланг радиатора охлаждения аккумуляторной батареи приводного электродвигателя.

Примечание: Замените поржавевшие шланговые хомуты и кронштейны.
