Информация о деталях разъемов

• Тип жгута проводов: Верхняя накладка панели приборов
• Разъем oem: 89047355
• Разъем технического обслуживания: 89047355

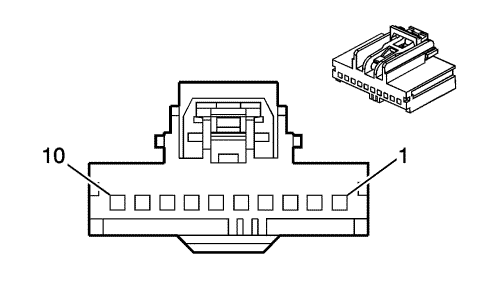

• Описание: 10-канальный f (bk)

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем oem: 7282-9082-30
• Разъем технического обслуживания: 89047356
• Описание: 10-контактный, штыревой, kaizen серия yesc (ЧЕР)

Информация о деталях контактов

• Заделанный контакт: 13575845
• Инструмент для отсоединения: j-38125-215a
• Щуп диагностической проверки: j-35616-64b (l-bu)

Информация о деталях контактов

• Заделанный контакт: 13575827
• Инструмент для отсоединения: j-38125-215a
• Щуп диагностической проверки: j-35616-65b (l-bu)

1-2

--

--

--

--

Не используется

1-2

--

--

--

--

3

0,5

l-bu/wh

734

-

Сигнал датчика температуры воздуха внутри

3

0,5

l-bu/wh

734

-

4

0,5

ye/vt

1783

-

Сигнал задержки системы twilight sentinel

4

0,5

ye/vt

1783

--

5

0,5

БЕЛ/СВ-СИН

278

-

Сигнал датчика наружного освещения

5

0,5

БЕЛ/СВ-СИН

278

--

6

0,5

bk/bn

6102

--

Сигнал низкого показателя

6

0,5

bk/bn

6102

--

7

0,35

gy/l-gn

3957

-

Управление индикатором управляющего сигнала зарядки

7

0,35

gy/l-gn

3957

--

8

0,35

ye/vt

3956

-

Управление индикатором состояния зарядки

8

0,35

ye/vt

3956

-

9

0,35

ЧЕР/СВ-ЗЕЛ

3958

--

Сигнал низкого показателя

9

0,35

ЧЕР/СВ-ЗЕЛ

3958

--

10

0,35

wh/bn

3955

-

Управление индикатором полной зарядки

10

0,35

wh/bn

3955

--
