1

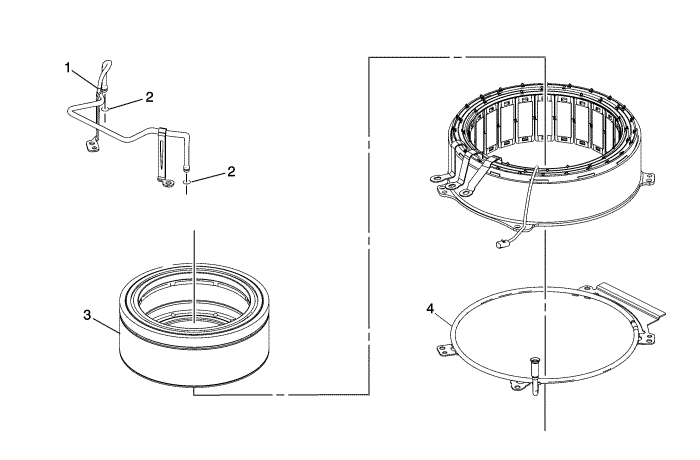

Трубка охлаждения статора приводного электродвигателя-генератора в сборе (справа) - Блок a

2

Уплотнение трубки охлаждения статора приводного электродвигателя-генератора (кол-во: 2 шт.)

Подсказка
Установить НОВОЕ уплотнение. Пластинчатый фильтр не подлежит повторному использованию.

3

Ротор приводного электродвигателя-генератора в сборе - Блок А

4

Трубка охлаждения статора приводного электродвигателя-генератора в сборе (слева) - Блок a

1

Ротор и статор приводного электродвигателя-генератора в сборе - Блок А

Предупреждение: Вес электродвигателя-генератора равен примерно 23 кг (50 фунтов). При неправильном подъеме электродвигателя-генератора можно получить личную травму.

Подсказка
Подсоедините разъем датчика температуры.

2

Болт m6 x 20 мм статора приводного электродвигателя-генератора (кол-во: 4 шт.)

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

Затянуть
9 Н·м (80 фунт дюйм)

3

Уплотнение крышки корпуса кабеля модуля силового инвертора приводного электродвигателя-генератора

Подсказка
Установите НОВОЕ уплотнение, старое уплотнение запрещается использовать повторно.

4

Кабель модуля силового инвертора приводного электродвигателя-генератора в сборе - 3-фазный - А

5

Шпилька m6 x 20 мм кабеля модуля силового инвертора приводного электродвигателя-генератора (кол-во: 3 шт.) - Наружная

Затянуть
9 Н·м (80 фунт дюйм)

6

Фиксатор кабеля электродвигателя вспомогательного насоса - 3-фазный - кабель a/3-фазный электродвигатель

7

Болт m6 x 25 мм разъема кабеля модуля силового инвертора приводного электродвигателя-генератора (кол-во: 3 шт.) - Внутренний

Затянуть
9 Н·м (80 фунт дюйм)

8

Уплотнение болта разъема кабеля модуля силового инвертора приводного электродвигателя (кол-во: 2 шт.)

Подсказка
Установите НОВОЕ уплотнение, старое уплотнение запрещается использовать повторно.

9

Болт крепления высоковольтной крышки к контроллеру
