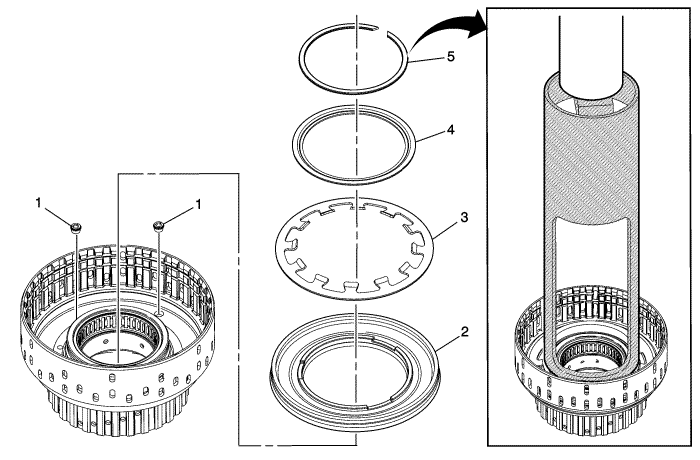

Предварительная процедура

Очистите и проверьте отсутствие износа или повреждения всех деталей.

1

Клапан корпуса бесступенчатой высокооборотной муфты и муфты передач 2-3-4

2

Поршень бесступенчатой высокооборотной муфты и муфты передач 2-3-4 в сборе

3

Пружина бесступенчатой высокооборотной муфты и муфты передач 2-3-4

4

Фиксатор пружины бесступенчатой высокооборотной муфты и муфты передач 2-3-4

5

Стопорное кольцо пружины бесступенчатой высокооборотной муфты и муфты передач 2-3-4

Подсказка
Установить НОВОЕ стопорное кольцо. Пластинчатый фильтр не подлежит повторному использованию.

Специальный инструмент

dt-47693-2 Компрессор

Эквивалентные местные инструменты см. Специальный инструмент .

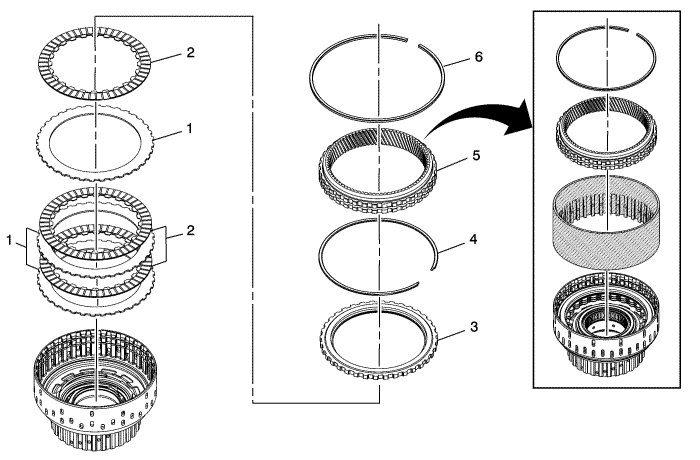

Предварительная процедура

Очистите и проверьте отсутствие износа или повреждения всех деталей.

1

Диск бесступенчатой высокооборотной муфты и муфты передач 2-3-4 (кол-во: 3 шт.)

2

Диск бесступенчатой высокооборотной муфты и муфты передач 2-3-4 в сборе - Фрикционный (кол-во: 3 шт.)

3

Задний диск бесступенчатой высокооборотной муфты и муфты передач 2-3-4

4

Стопорное кольцо заднего диска бесступенчатой высокооборотной муфты и муфты передач 2-3-4 - Подбирается

Подсказка
Установить НОВОЕ стопорное кольцо. Пластинчатый фильтр не подлежит повторному использованию.

5

Внутренняя шестерня выходного держателя

6

Стопорное кольцо внутренней шестерни выходного держателя

Подсказка
Вначале начните со стороны, противоположной зазору стопорного кольца, затем равномерно переходите к двум торцам, прижимая вниз внутреннюю шестерню.

Специальный инструмент

dt-49468 Инструмент для монтажа стопорного кольца

Эквивалентные местные инструменты см. Специальный инструмент .
