Orlando |
||||||||
|
|

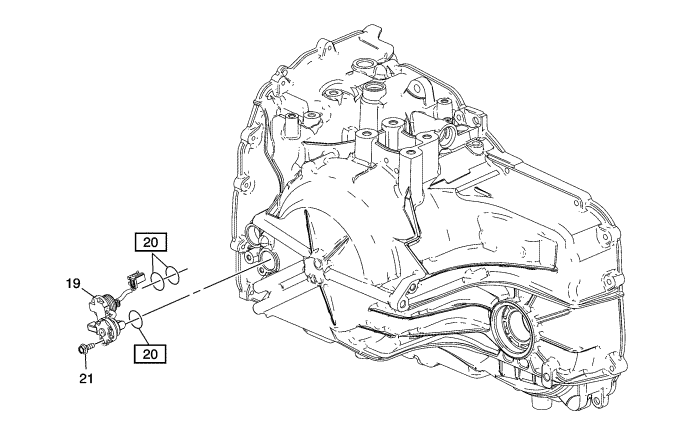

Комплект уплотнений АКП (поколение 1 и 2) 24251028
|
Выноска |
Количество |
Название компонента |
---|---|---|
20 |
3 |
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП |

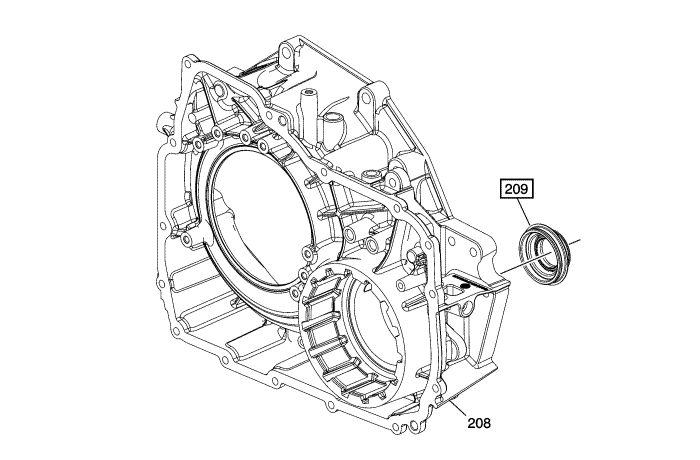

Комплект уплотнений переднего колеса (поколение 1 и 2) 19258415
|
Выноска |
Количество |
Название компонента |
---|---|---|
209 |
1 |
Масляное уплотнение вала привода переднего колеса в сборе |

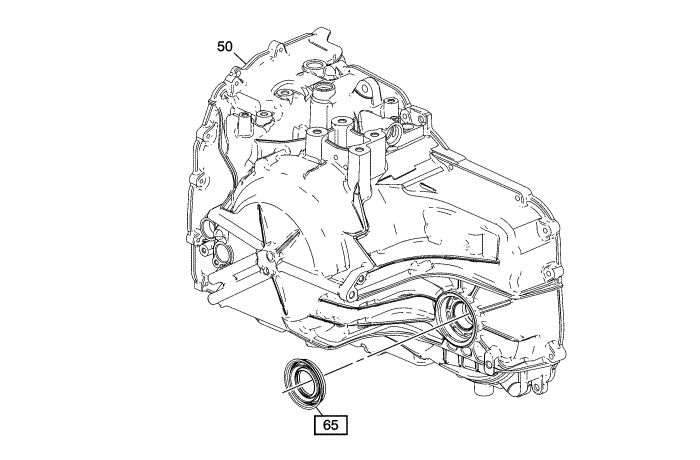

Комплект уплотнений переднего колеса (поколение 1 и 2) 19258416
|
Выноска |
Количество |
Название компонента |
---|---|---|
65 |
1 |
Сальник ведущего вала |

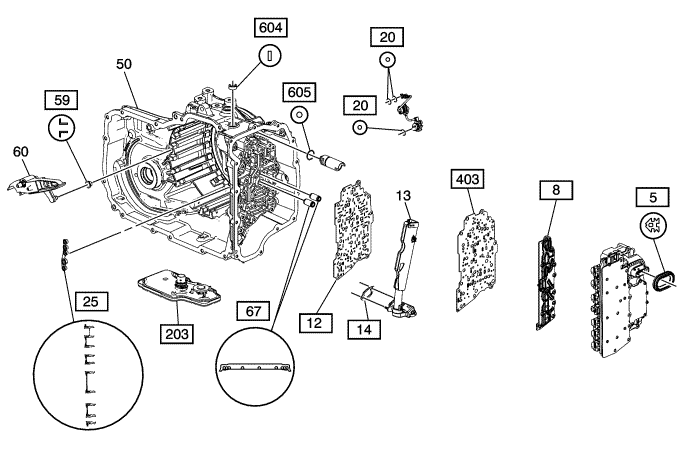

Комплект уплотнений АКП (Поколение 1) 24251353 (стр 2 из 2)
|
Выноска |
Количество |
Название компонента |
---|---|---|
5 |
1 |
Уплотнение отверстия в блоке управляющих клапанов |
8 |
1 |
Пластина фильтра клапанного механизма в сборе |
12 |
1 |
Проставка блока управляющих клапанов в сборе |
14 |
1 |
Прокладка клапана регулировки уровня масла АКПП |
20 |
3 |
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП |
25 |
1 |
Уплотнение масляного насоса АКПП в сборе |
59 |
1 |
Уплотнение смазки приводного передаточного узла |
67 |
1 |
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи |
203 |
1 |
Масляный фильтр АКПП в сборе |
403 |
1 |
Канальная панель к проставке блока клапанов в сборе |
604 |
1 |
Уплотнение вала ручного переключения |
605 |
1 |
Уплотнение направляющей привода собачки стояночного тормоза |

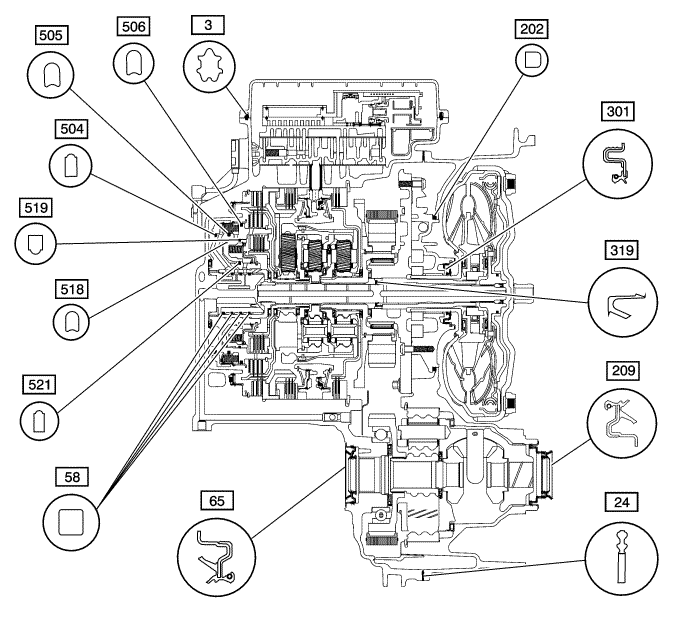

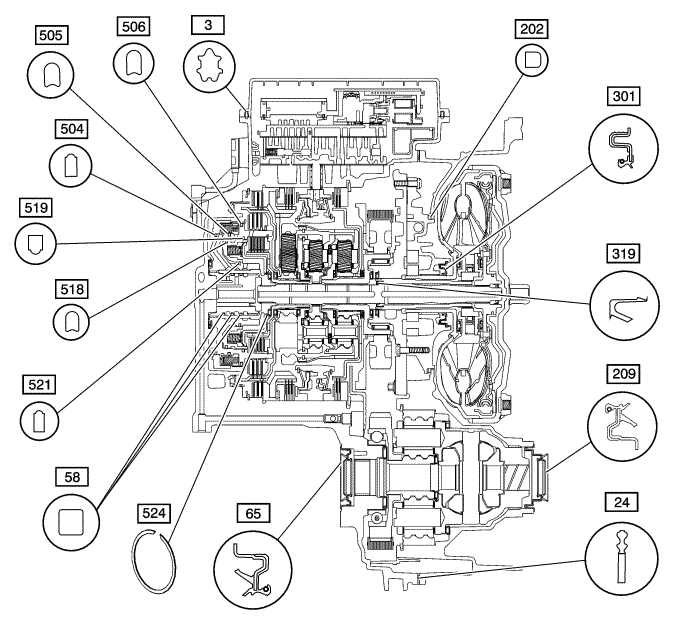

Комплект уплотнений АКП (Поколение 2) 24260603 (стр 1 из 2)
|
Выноска |
Количество |
Название компонента |
---|---|---|
3 |
1 |
Прокладка крышки блока управляющих клапанов |
24 |
1 |
Прокладка корпуса гидротрансформатора |
58 |
3 |
Сальник муфт передач 3-5-"Задний ход" и 4-5-6 |
65 |
1 |
Сальник ведущего вала |
202 |
1 |
Уплотнение корпуса гидротрансформатора и дифференциала |
209 |
1 |
Масляное уплотнение вала привода переднего колеса в сборе |
301 |
1 |
Узел уплотнения трансмиссионной жидкости гидротрансформатора |
319 |
1 |
Узел уплотнения трансмиссионной жидкости гидротрансформатора |
504 |
1 |
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход" |
505 |
1 |
Внутреннее уплотнение поршня муфты передач 3-5-"Задний ход" |
506 |
1 |
Уплотнение поршня муфты передач 3-5-"Задний ход" |
518 |
1 |
Наружное уплотнение поршня муфты передач 4-5-6 |
519 |
1 |
Наружное уплотнение поршня муфты передач 4-5-6 |
521 |
1 |
Внутреннее уплотнение поршня муфты 4-5-6 |
524 |
1 |
Стопорное кольцо уплотнения поршня муфты передач 4-5-6 |

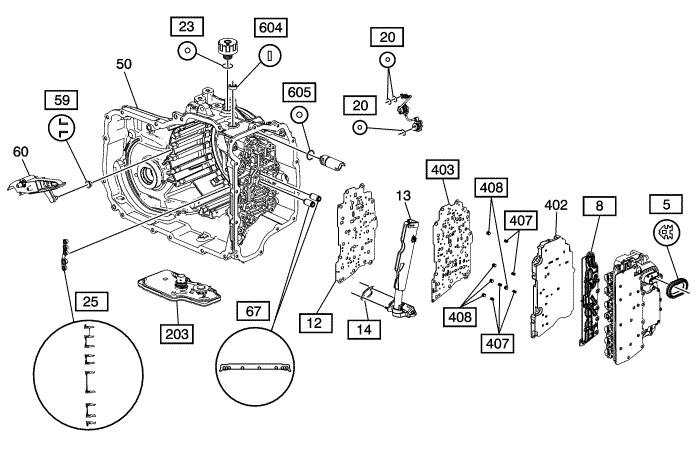

Комплект уплотнений АКП (Поколение 2) 24260603 (стр 2 из 2)
|
Выноска |
Количество |
Название компонента |
---|---|---|
5 |
1 |
Уплотнение отверстия в блоке управляющих клапанов |
8 |
1 |
Пластина фильтра клапанного механизма в сборе |
12 |
1 |
Проставка блока управляющих клапанов в сборе |
14 |
1 |
Прокладка клапана регулировки уровня масла АКПП |
20 |
3 |
Уплотнительное кольцо датчика скорости вращения первичного вала АКПП |
23 |
1 |
Уплотнение крышки маслоналивного отверстия |
25 |
1 |
Уплотнение масляного насоса АКПП в сборе |
59 |
1 |
Уплотнение смазки приводного передаточного узла |
67 |
1 |
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи |
203 |
1 |
Масляный фильтр АКПП в сборе |
403 |
1 |
Канальная панель к проставке блока клапанов в сборе |
407 |
5 |
Пружина гидроаккумулятора |
408 |
5 |
Поршень гидроаккумулятора |
604 |
1 |
Уплотнение вала ручного переключения |
605 |
1 |
Уплотнение направляющей привода собачки стояночного тормоза |

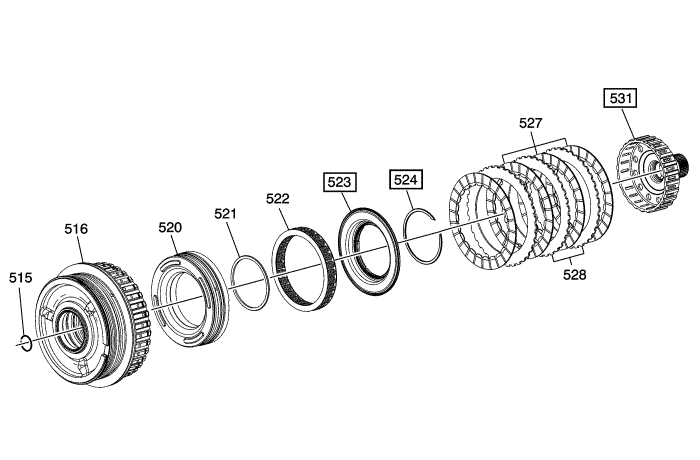

Комплект коробки передач (Поколение 1) 24260701
|
Выноска |
Количество |
Название компонента |
---|---|---|
523 |
1 |
Узел демпфера жидкости поршня муфты 4-5-6 |
524 |
1 |
Стопорное кольцо уплотнения поршня муфты передач 4-5-6 |
531 |
1 |
Ступица водила реактивной передачи в сборе |

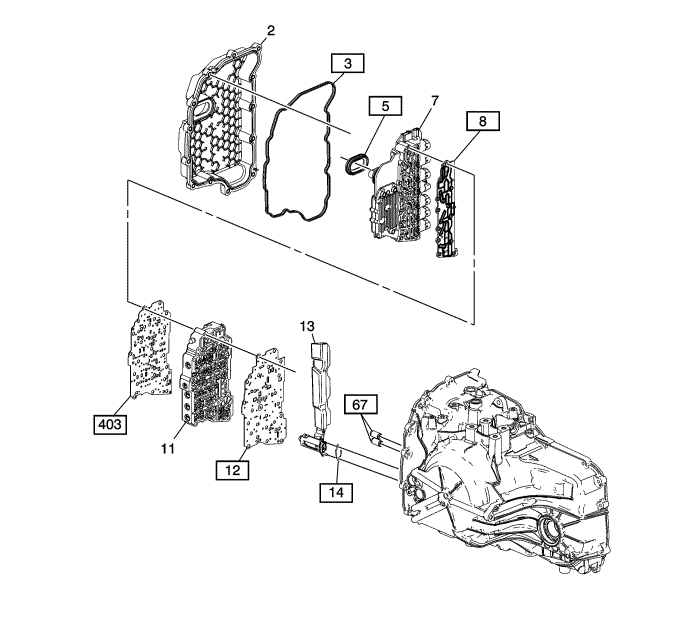

Ремонтный комплект блока управляющих клапанов (Поколение 1) 24248473
|
Выноска |
Количество |
Название компонента |
---|---|---|
3 |
1 |
Прокладка крышки блока управляющих клапанов |
5 |
1 |
Уплотнение отверстия в блоке управляющих клапанов |
8 |
1 |
Пластина фильтра клапанного механизма в сборе |
12 |
1 |
Проставка блока управляющих клапанов в сборе |
14 |
1 |
Прокладка клапана регулировки уровня масла АКПП |
67 |
2 |
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи |
403 |
1 |
Канальная панель к проставке блока клапанов в сборе |

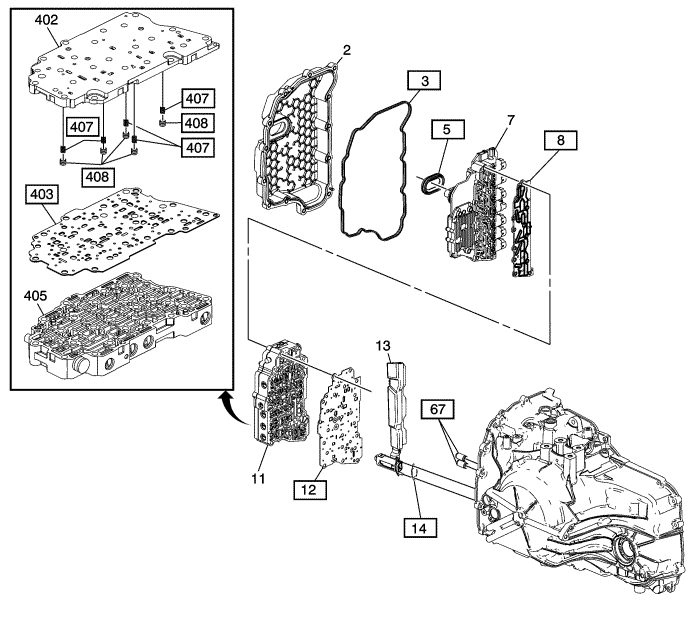

Ремонтный комплект блока управляющих клапанов (Поколение 2) 24260702
|
Выноска |
Количество |
Название компонента |
---|---|---|
3 |
1 |
Прокладка крышки блока управляющих клапанов |
5 |
1 |
Уплотнение отверстия в блоке управляющих клапанов |
8 |
1 |
Пластина фильтра клапанного механизма в сборе |
12 |
1 |
Проставка блока управляющих клапанов в сборе |
14 |
1 |
Прокладка клапана регулировки уровня масла АКПП |
67 |
2 |
Уплотнение масляного канала муфты передач 1-2-3-4 и низшей передачи |
403 |
1 |
Канальная панель к проставке блока клапанов в сборе |
407 |
5 |
Пружина гидроаккумулятора |
408 |
5 |
Поршень гидроаккумулятора |

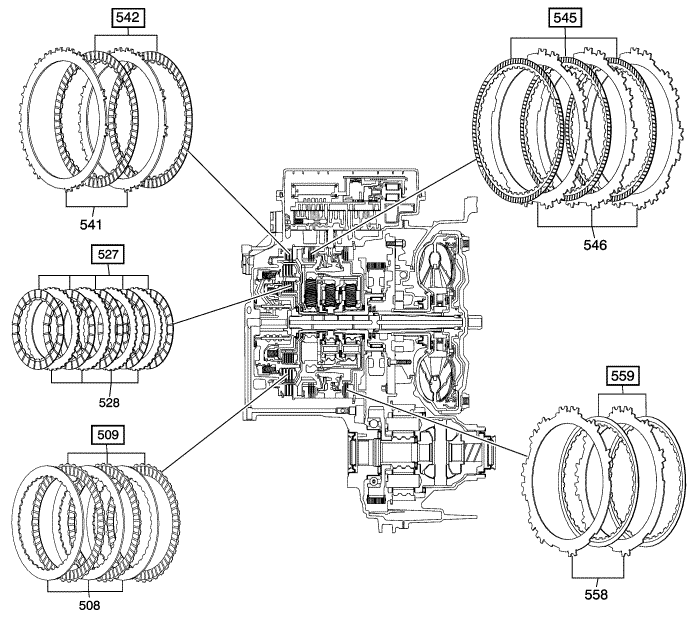

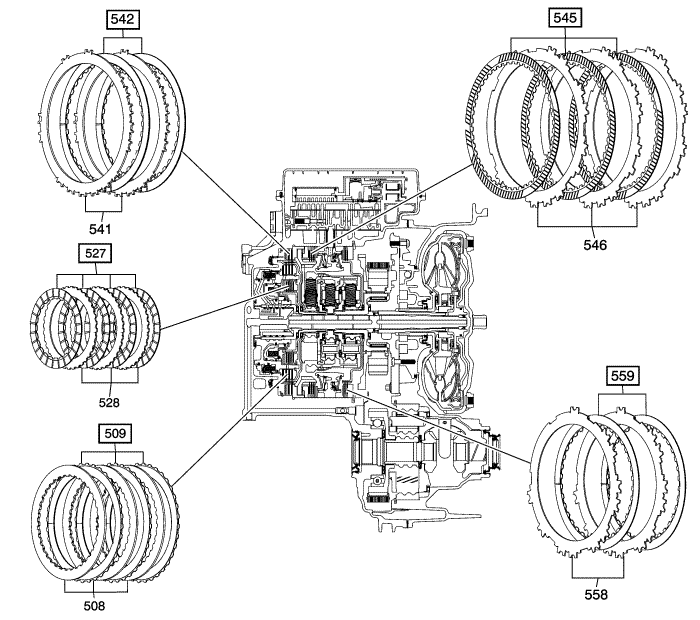

Комплект дисковых муфт (Поколение 1) 24249460
|
Выноска |
Количество |
Название компонента |
---|---|---|
509 |
3 |
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе |
527 |
4 |
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе |
542 |
2 |
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе |
545 |
3 |
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе |
559 |
2 |
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе |
Комплект дисковых муфт (Поколение 2) 24260695
|
Выноска |
Количество |
Название компонента |
---|---|---|
509 |
3 |
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе |
527 |
5 |
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе |
542 |
2 |
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе |
545 |
3 |
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе |
559 |
2 |
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе |

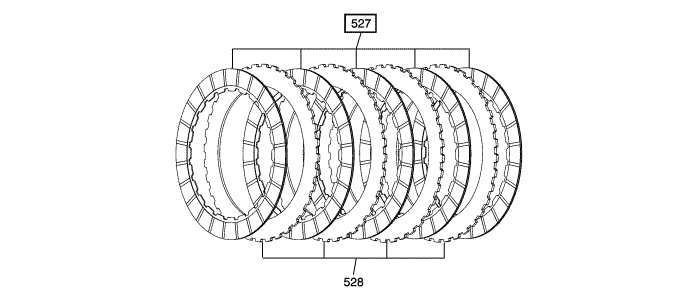

Блок муфты передач 4-5-6 (Поколение 2) 24260700
|
Выноска |
Количество |
Название компонента |
---|---|---|
527 |
5 |
Диск муфты передач 4-5-6 (с фрикционной накладкой) в сборе |

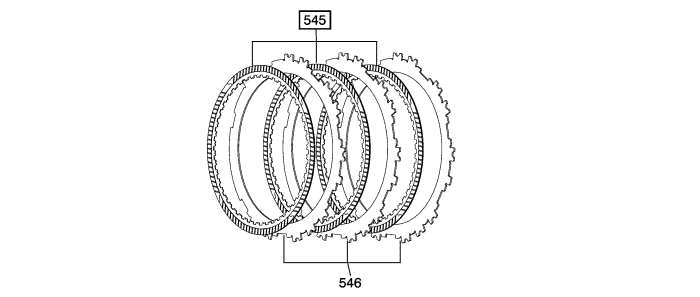

Узел муфты низшей передачи и заднего хода (Поколение 2) 24260696
|
Выноска |
Количество |
Название компонента |
---|---|---|
545 |
3 |
Диск муфты низшей передачи и передачи заднего хода (с фрикционной накладкой) в сборе |

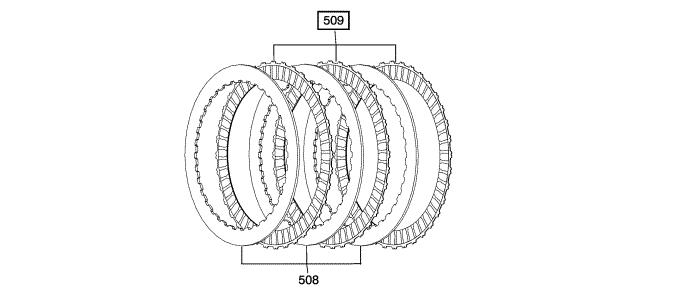

Узел муфты передач 3-5 и заднего хода (Поколение 2) 24260697
|
Выноска |
Количество |
Название компонента |
---|---|---|
509 |
3 |
Муфта передач 3-5-"Задний ход" с фрикционной накладкой в сборе |

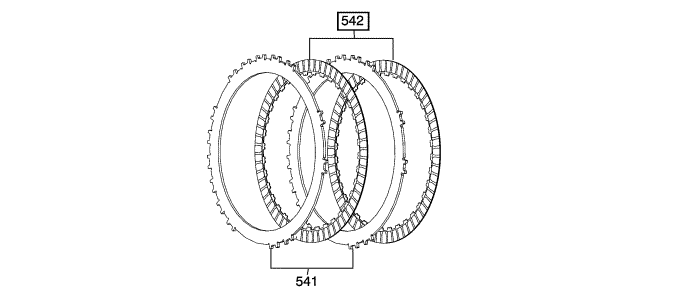

Узел муфты передач 2-6 (Поколение 2) 24260698
|
Выноска |
Количество |
Название компонента |
---|---|---|
542 |
2 |
Диск муфты передач 2-6 (с фрикционной накладкой) в сборе |

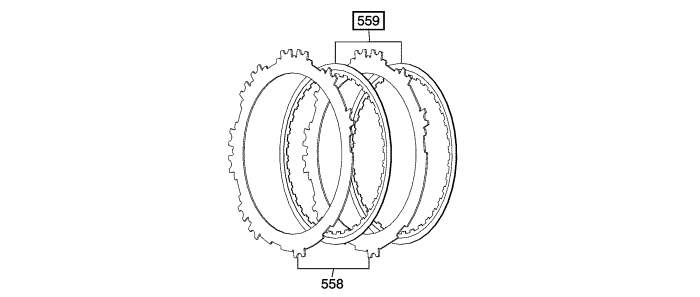

Узел муфты передач 1-2-3-4 (Поколение 2) 24260699
|
Выноска |
Количество |
Название компонента |
---|---|---|
559 |
2 |
Диск муфты передач 1-2-3-4 (с фрикционной накладкой) в сборе |

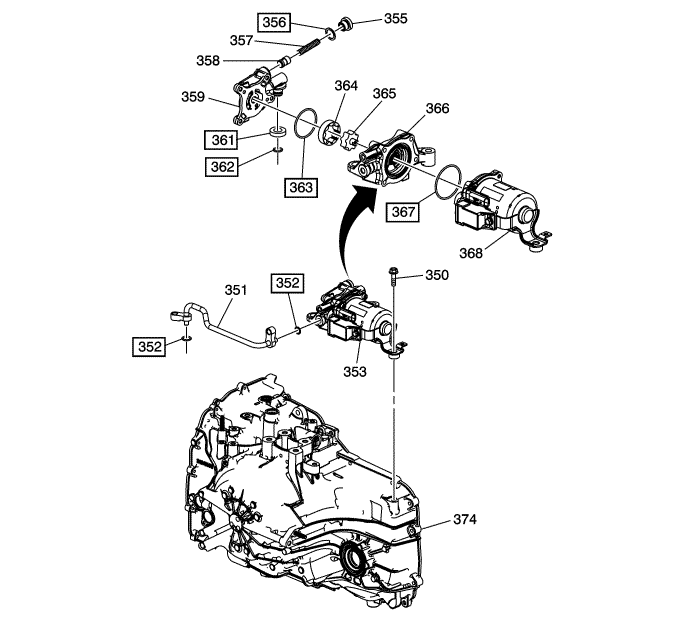

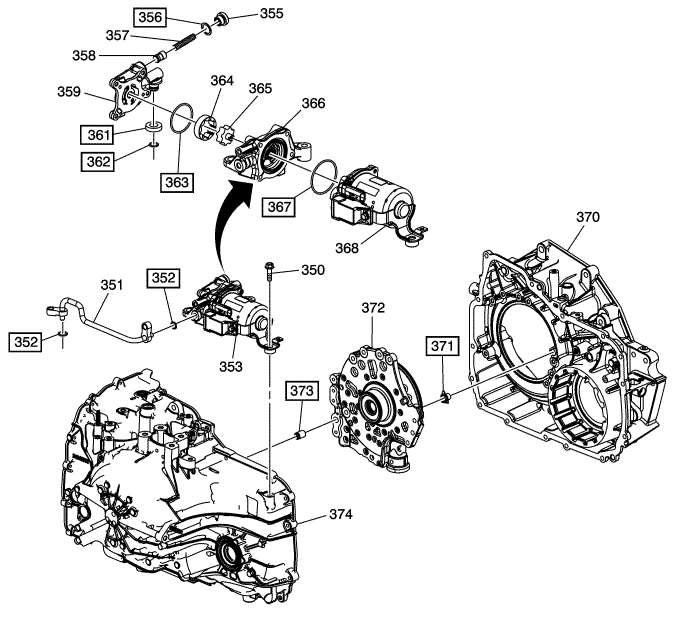

Комплект уплотнений АКП (Поколение 2) 24260704
|
Выноска |
Количество |
Название компонента |
---|---|---|
352 |
2 |
Сальник выпускного трубопровода вспомогательного масляного насоса автоматической коробки передач |
356 |
1 |
Прокладка пружины клапана регулятора давления |
361 |
1 |
Прокладка дополнительного масляного насоса АКПП в сборе |
362 |
1 |
Уплотнение дополнительного масляного насоса АКПП в сборе |
363 |
1 |
Уплотнение крышки дополнительного масляного насоса АКПП в сборе |
367 |
1 |
Уплотнение крышки привода дополнительного масляного насоса АКПП- Уплотнительное кольцо |
371 |
1 |
Уплотнение на входе дополнительного масляного насоса АКПП в сборе |
373 |
1 |
Гидравлический обратный клапан АКПП |
Дополнительный комплект уплотнений АКП (Поколение 2) 24260705
|
Выноска |
Количество |
Название компонента |
---|---|---|
352 |
2 |
Сальник выпускного трубопровода вспомогательного масляного насоса автоматической коробки передач |
356 |
1 |
Прокладка пружины клапана регулятора давления |
361 |
1 |
Прокладка дополнительного масляного насоса АКПП в сборе |
362 |
1 |
Уплотнение дополнительного масляного насоса АКПП в сборе |
363 |
1 |
Уплотнение крышки дополнительного масляного насоса АКПП в сборе |
367 |
1 |
Уплотнение крышки привода дополнительного масляного насоса АКПП- Уплотнительное кольцо |
